藍牙模塊從機模式類似于市場上的智能手環等設備，藍牙模塊USR-BLE100支持標準的BLE通信協議，用戶可以自主開發軟件，通過手機等主機設備與模塊相連接，進行通訊。所以測試之前需要有支持藍牙低功耗的設備。
測試環境：安卓5.0
測試軟件：USR低功耗藍牙調試助手
使用串口調試助手打開連接模塊的串口號，模塊默認出廠波特率為57600，工作模式為從機模式，可以使用AT指令修改參數。

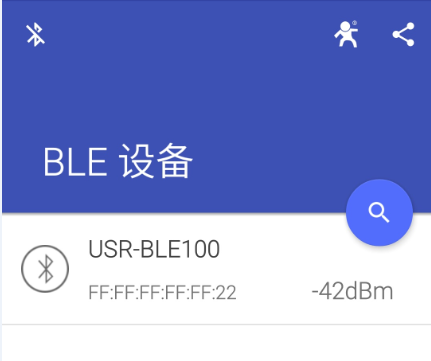

模塊上電之后LINK燈閃爍，時間大約為1秒閃爍一次，使用手機軟件進行搜索(放大鏡按鈕)可以搜索到名為USR-BLE100的設備，如圖所示。
點擊該設備可以與設備建立連接，此時LINK燈變?yōu)槌Ａ?，軟件界面如圖所示。

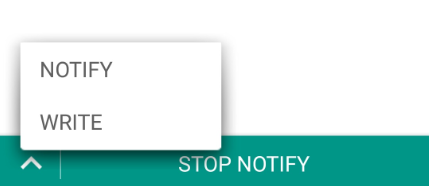

我們點擊第一個Service進去，然后選擇最下面DEBUG選項點擊進入，我們首先點擊下面的NOTIFY，點擊之后變?yōu)镾TOP NOTIFY，說明進入監聽狀態，此時我們可以通過串口接收數據，要想發送數據，點擊左面的向上的符號，里面有WRITE一項，我們可以點開后輸入發送的數據，點擊SEND后，串口那邊將會收到你發送的數據。
數據傳輸如下圖所示：
<說明>：
經過測試發現IOS對BLE的支持要比安卓的更好一些，無論是搜索速度和連接速度。這是由于操作系統和硬件原因導致。
