一、實物接線

DR302網線直連電腦，串口線直連電腦

二、串口服務器302測試說明：

本測試是模塊默認設置連接電腦測試通信

四、要下載的軟件

說明書：http://lifj.com.cn/Down/USR-DR302_V1.0.1.pdf

軟件設計手冊：http://lifj.com.cn/Down/USR-DR302_software_V1.0.1.pdf

設置軟件：http://lifj.com.cn/Download/257.html

測試軟件：http://lifj.com.cn/Download/27.html

虛擬串口軟件：http://lifj.com.cn/Download/31.html

五、設備默認參數

六、測試

1、將302(USR-DR302，簡稱 302)的串口通過串口線(或USB 轉串口線)與PC相連接，通過網線將 302 的網口 PC 的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 302 供電。

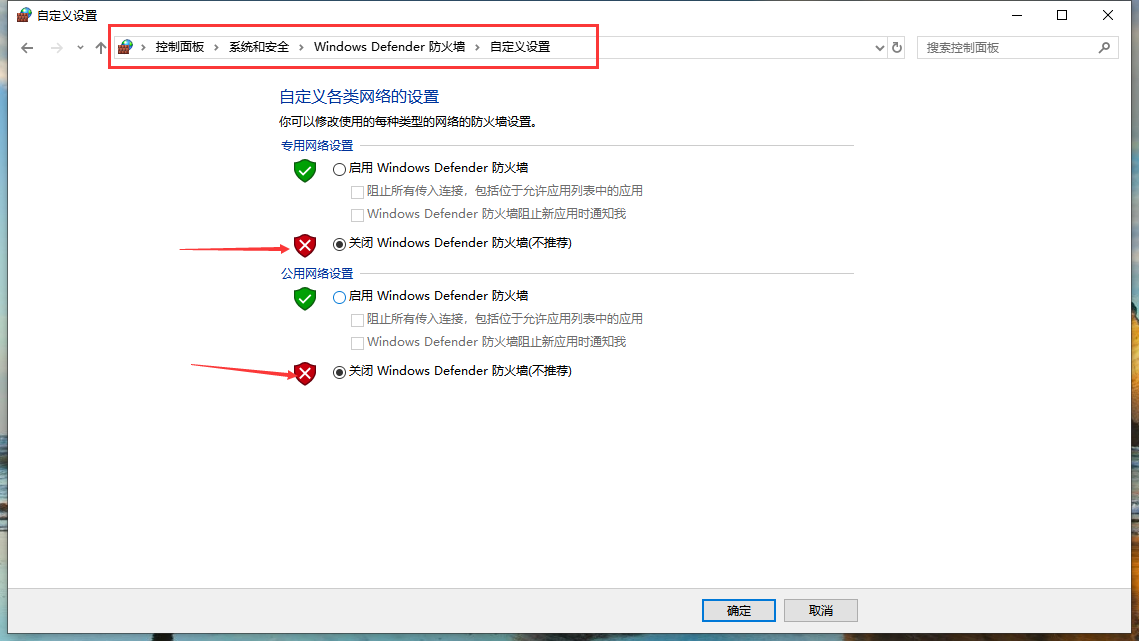

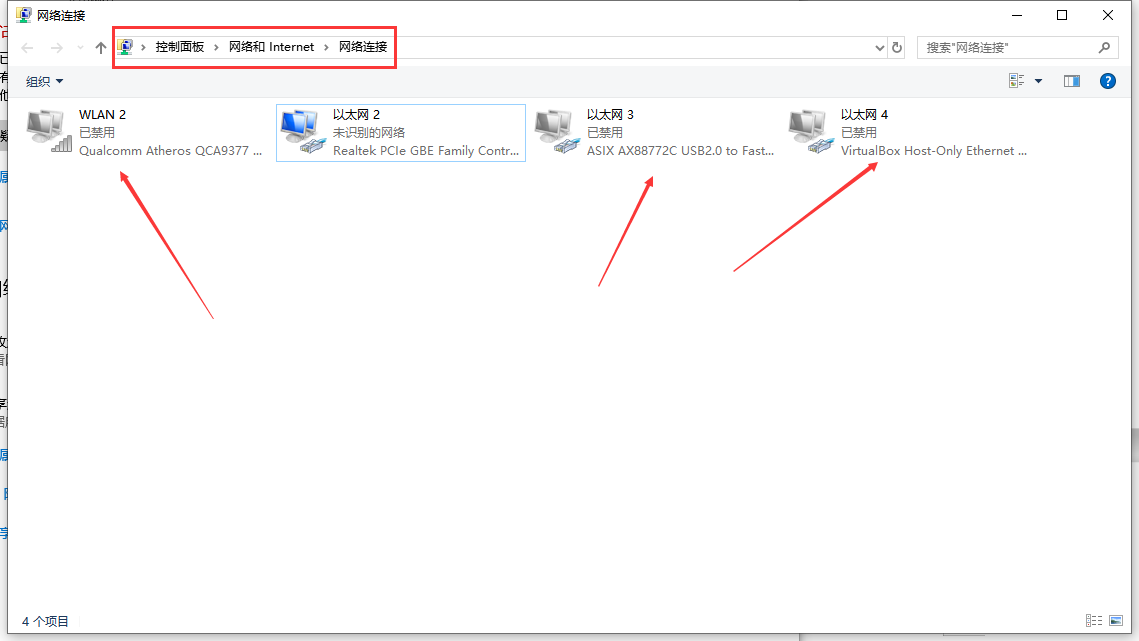

2、按路徑：控制面板--->網絡和Internet--->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

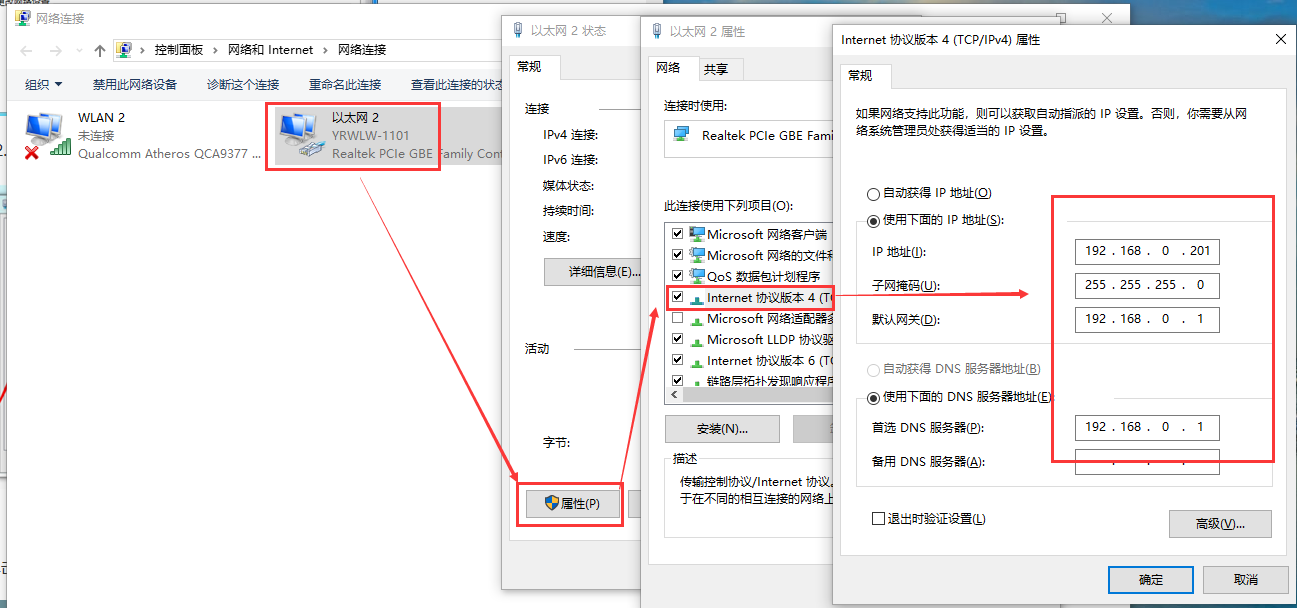

3、給電腦設置靜態IP，設置成302默認連接的IP:192.168.0.201

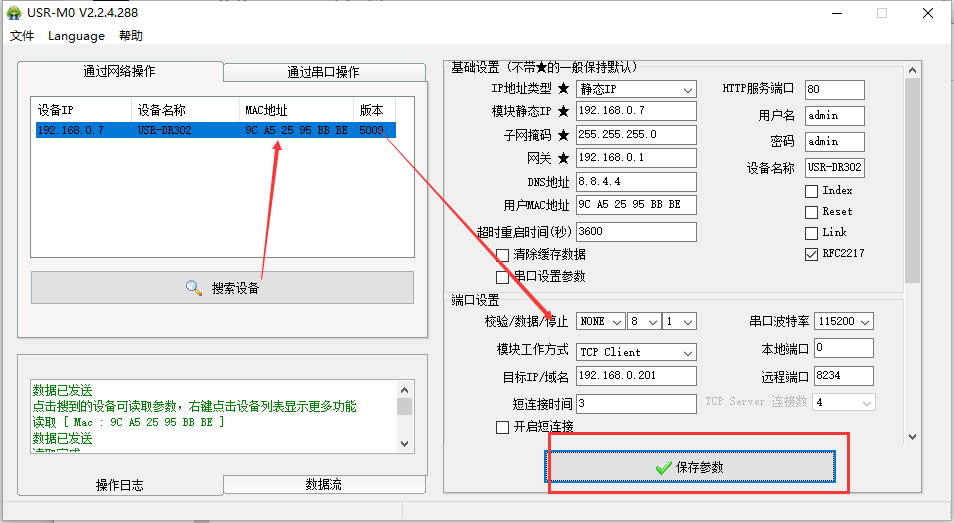

4、打開設置軟件

點擊“搜索設備”當搜索列表中出現301的設備后，單擊搜索到的設備，查看其配置信息(下圖為默認配置信息)。

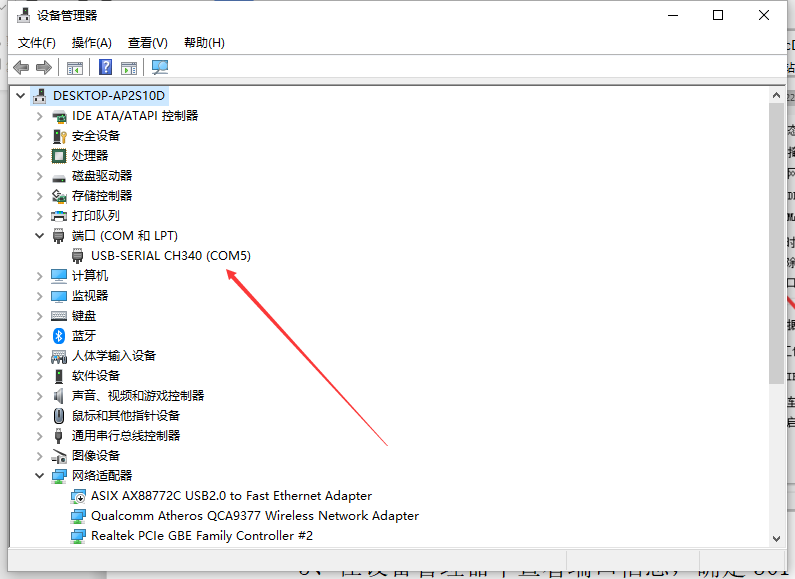

5、在設備管理器中查看端口信息，確定301串口使用的串口號，如下圖所示電腦端口號為COM5。

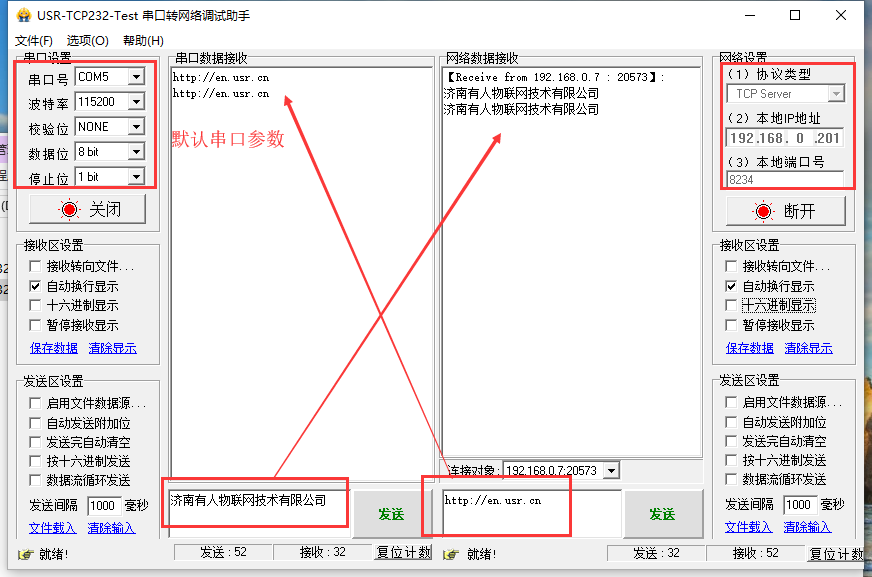

6、打開USR_TCP232_TEST軟件

將軟件串口設置中的串口號配置為COM4。由于設備默認協議類型為TCP Client,所以電腦端連接設備需要設置為TCP server。服務器IP設置為電腦IP：192.168.0.201。端口號設置為301默認參數中的“連接目標端口”：8234

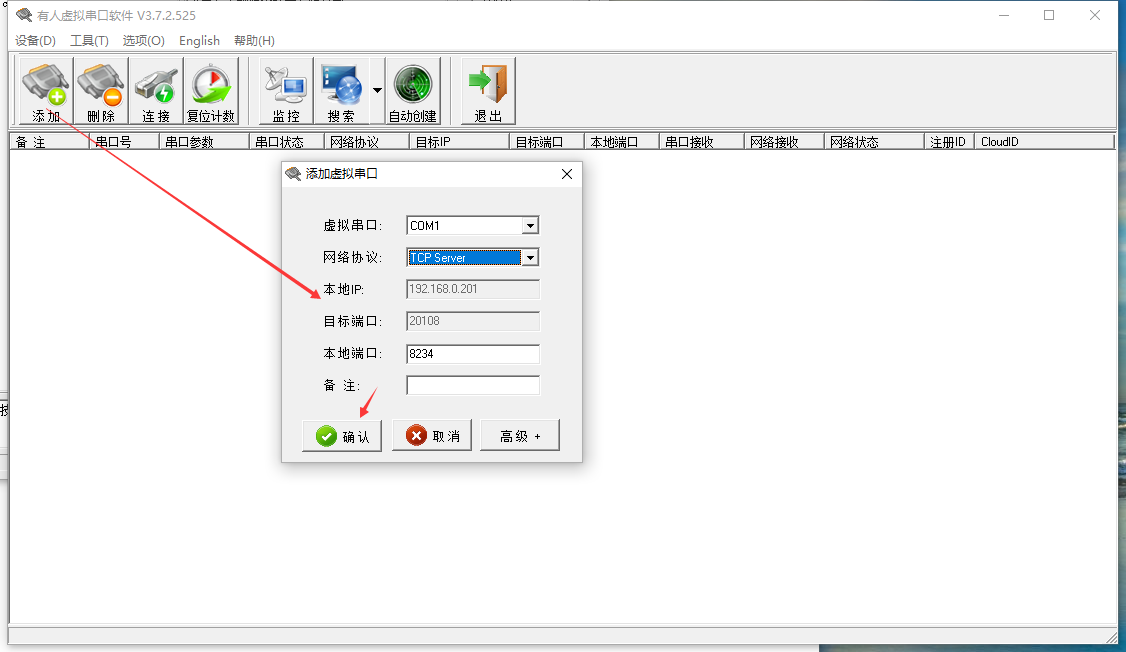

7、如何使用虛擬串口軟件

打開虛擬串口軟件，點擊“添加”在彈出的窗口中設置虛擬串口信息，由于上述301設備采用TCP Client協議，所以此處網絡協議設置為TCP Server。目標IP和目標端口設置為301的IP和端口。然后點擊“確定”，建立虛擬串口COM1。

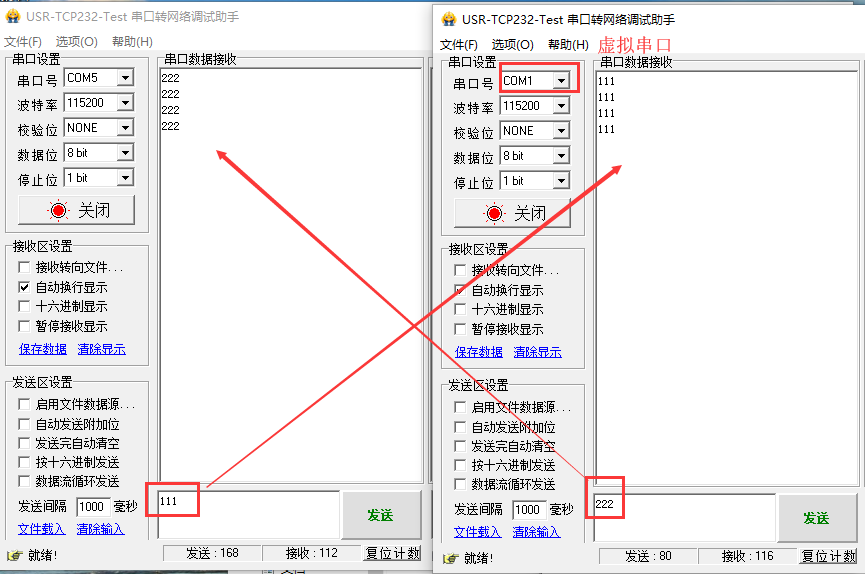

8、打開兩個USR_TCP232_Test軟件，一個連接COM4，一個連接虛擬串口COM1,實現兩個串口直接數據互發。
