USR-DR164 AP模式ModbusTCP轉ModbusRTU通信示例

一、資料下載

USR-DR164說明書：http://lifj.com.cn/Download/1477.html

USR-DR164 AT指令集：http://lifj.com.cn/Download/1478.html

USR-DR164 設置軟件官網下載鏈接：http://lifj.com.cn/Download/707.html

MODBUS SLAVE和MODBUS POLL軟件，請百度下載。

二、硬件連接

1、所需物品

USR-DR164 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-DR164 的485串口接USB-RS485串口線到電腦的USB口，然后產品接12V電源適配器上電。

3、串口號

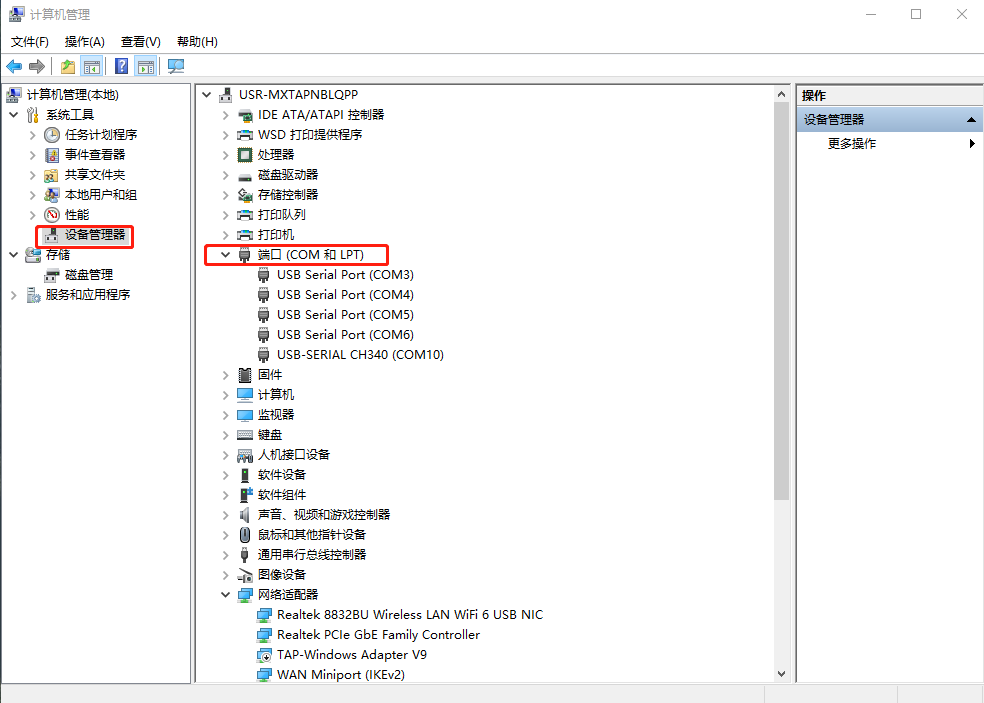

點擊電腦計算機，右擊點擊管理，點擊設備管理器，點擊端口，確認USB-RS485串口線的COM口號COM10。

三、USR-DR164參數設置

1、連接USR-DR164 WiFi

電腦關閉防火墻，禁用其他網卡，只保留無線網卡，電腦搜索連接USR-DR164的WiFi。

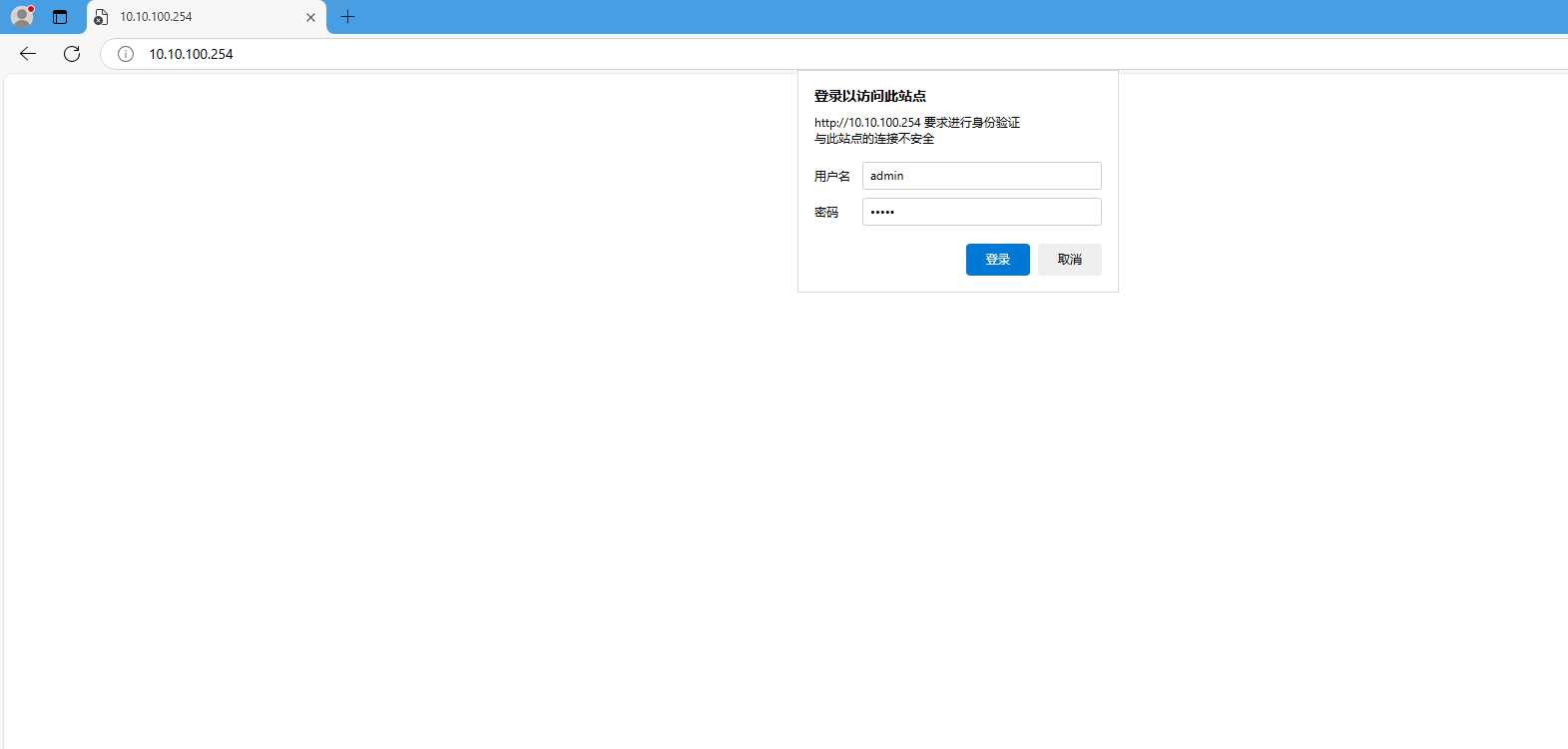

2、登陸內置網頁

瀏覽器輸入10.10.100.254，用戶名和密碼都是admin，登陸USR-DR164網頁。

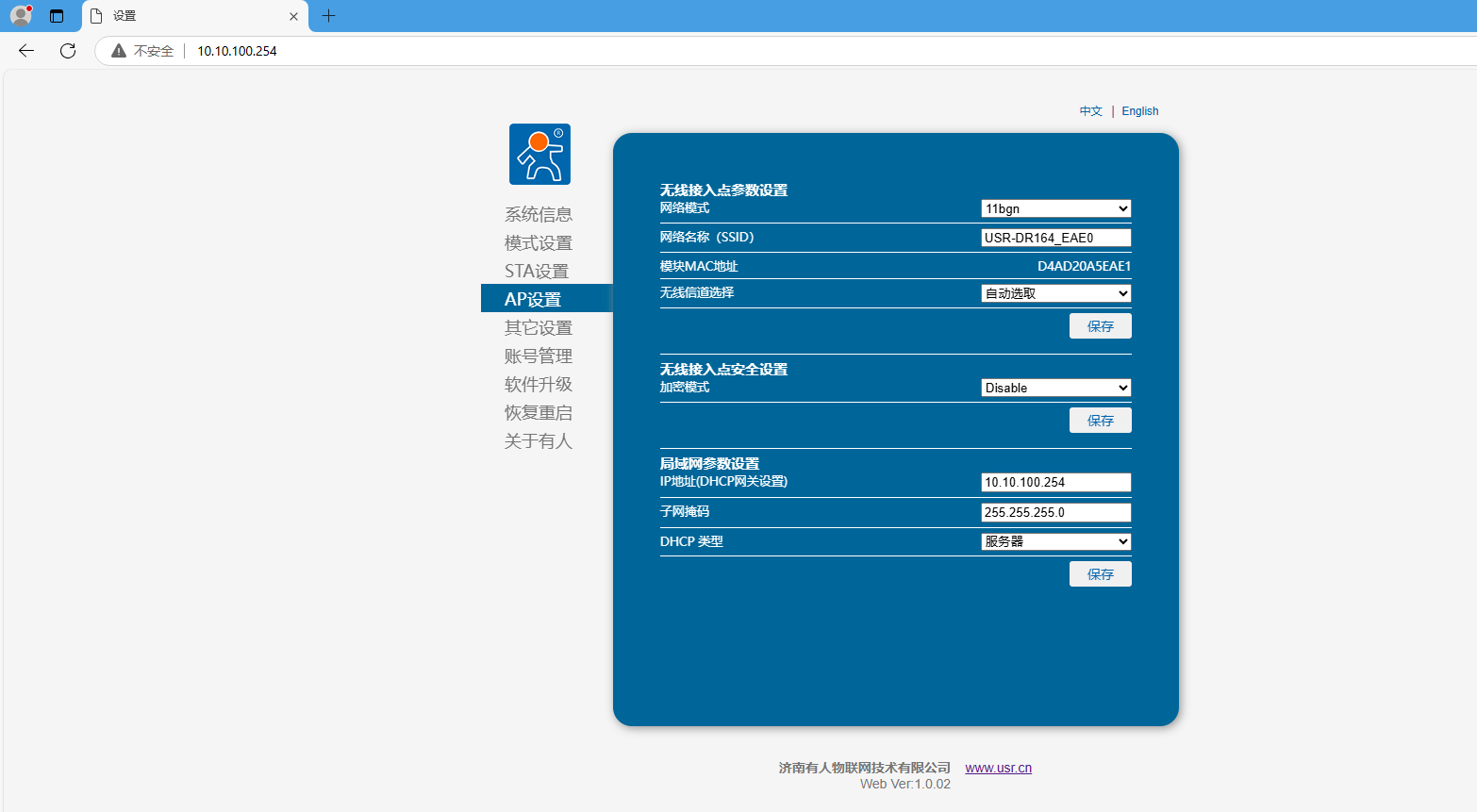

3、AP設置

網絡名稱：USR-DR164_EAE0

局域網參數設置，IP地址：10.10.100.254

備注：參數修改，需要點擊對應的保存，最后網頁重啟生效。

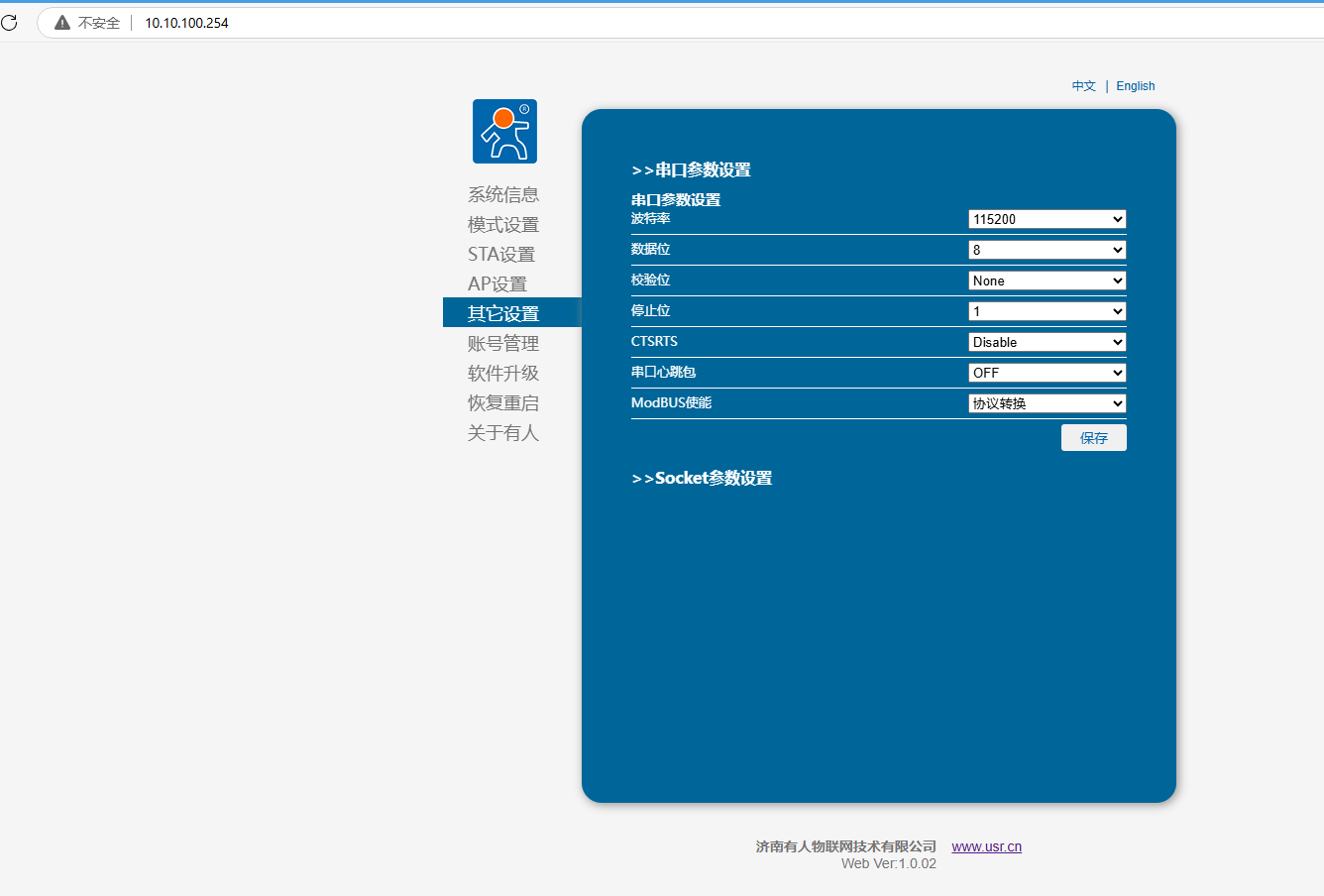

4、串口參數設置

波特率：115200 數據位：8 校驗位：NONE 停止位：1

ModBUS使能：協議轉換

點擊保存

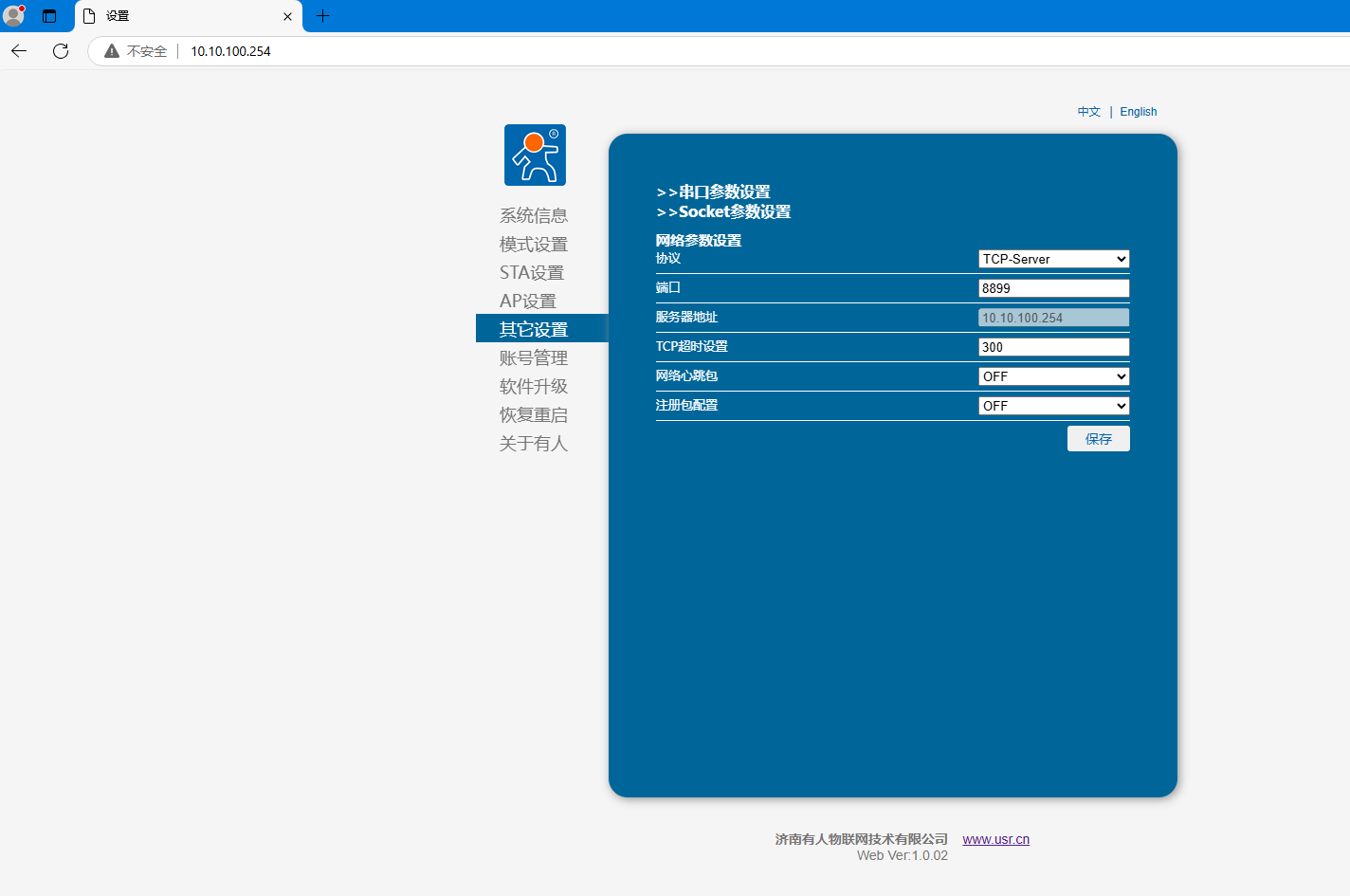

5、Socket參數設置

網絡參數設置

協議：TCP Server

端口：8899

點擊保存

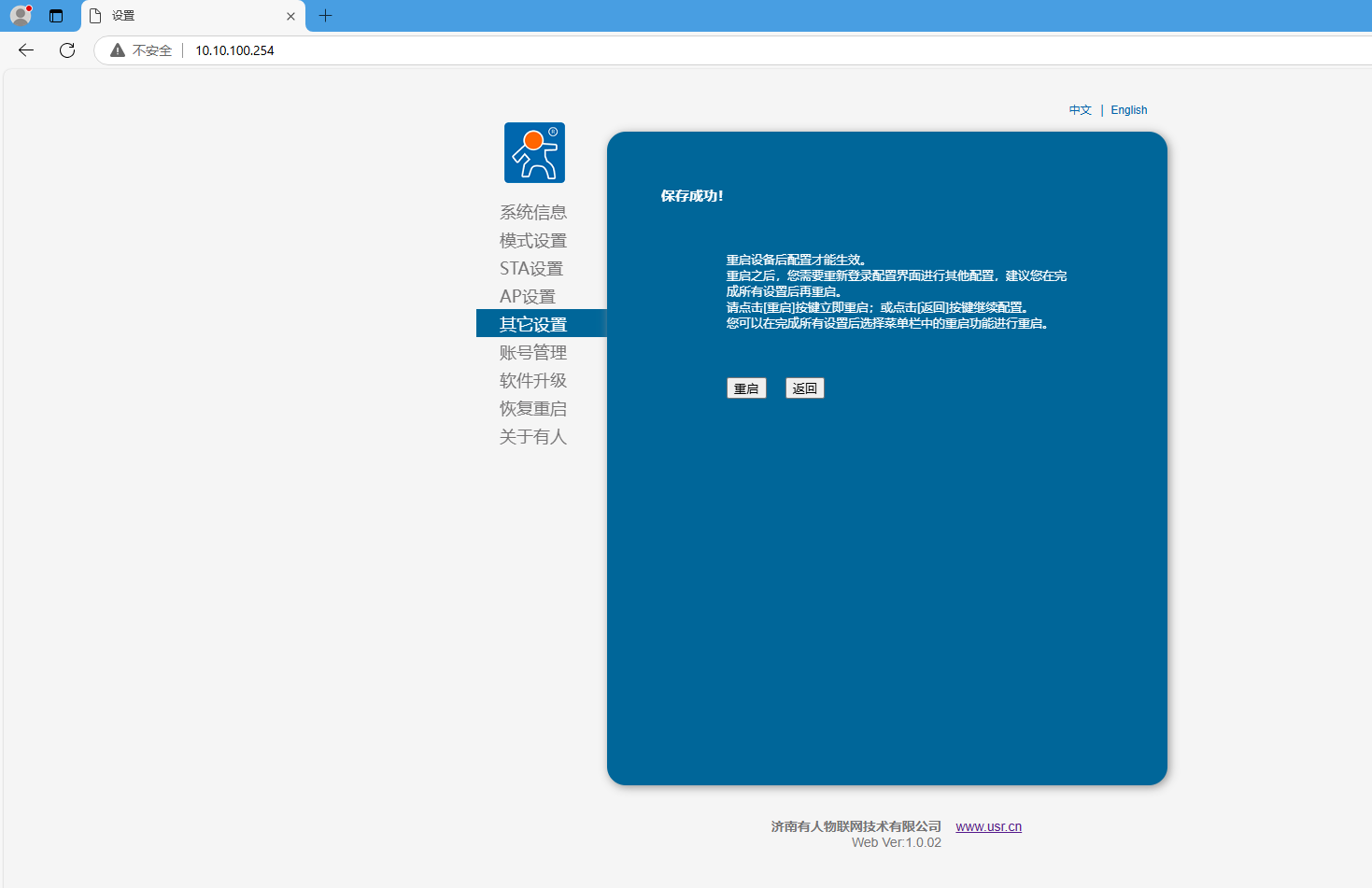

6、重啟

四、MODBUS軟件設置

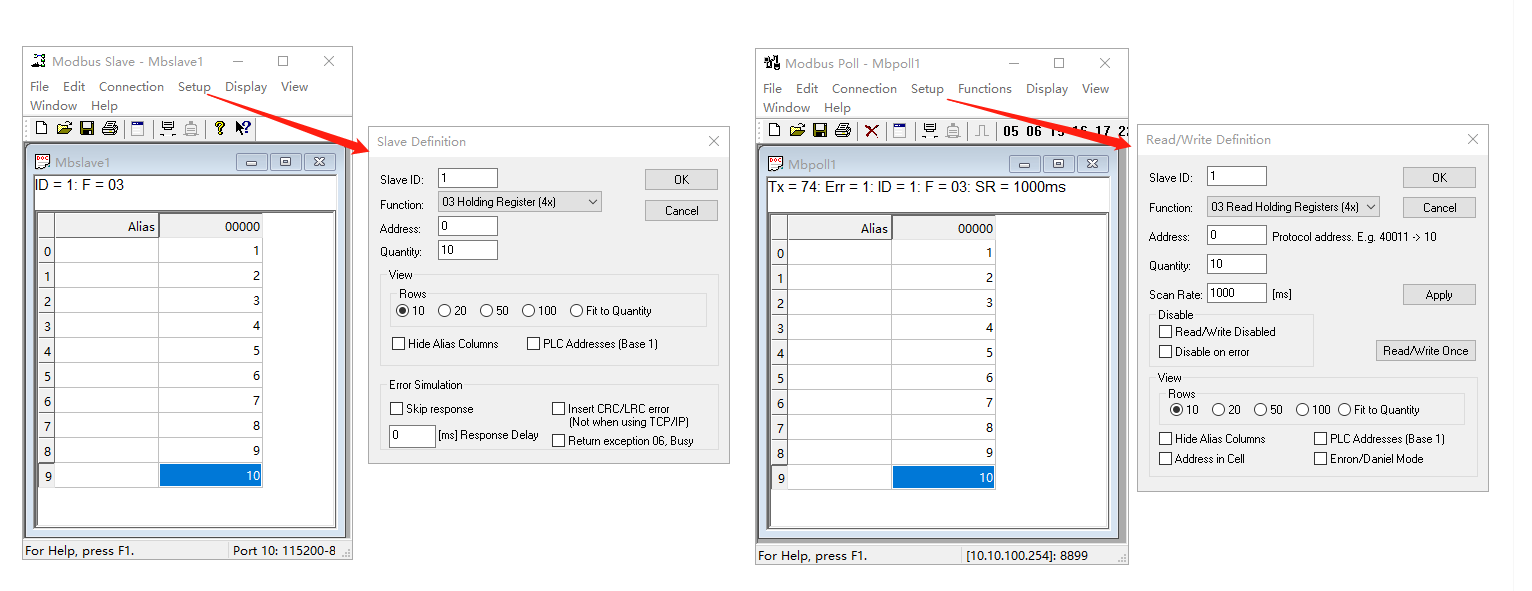

1、打開MODBUS SLAVE和MODBUS POLL軟件，Setup設置一樣，Slave ID 用1，F(xiàn)unction 03功能碼，Address寄存器起始地址0，Quantity寄存器數量10。

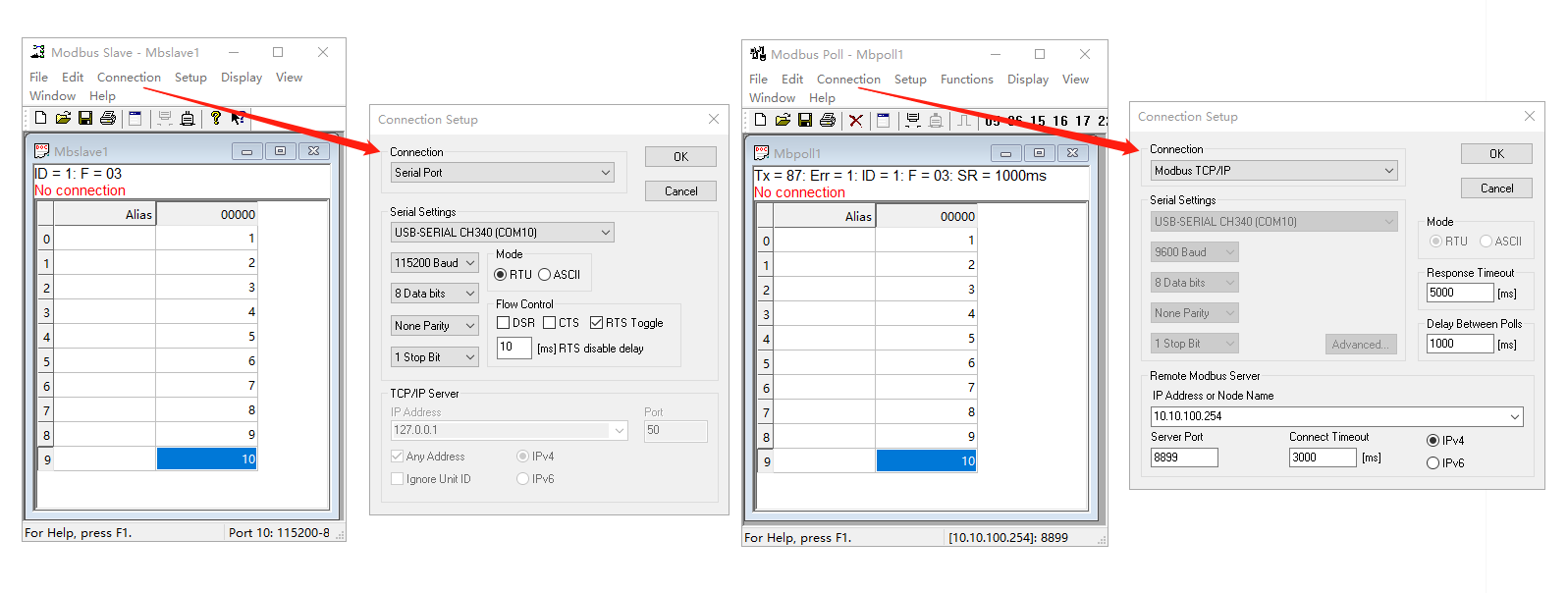

2、打開MODBUS SLAVE和MODBUS POLL軟件，MODBUS SLAVE的Connection選擇串口COM10，串口參數設置和DR164一致。MODBUS POLL的Connection選擇Modbus TCP/IP,IP地址填10.10.100.254，端口填8899。

五、數據傳輸測試

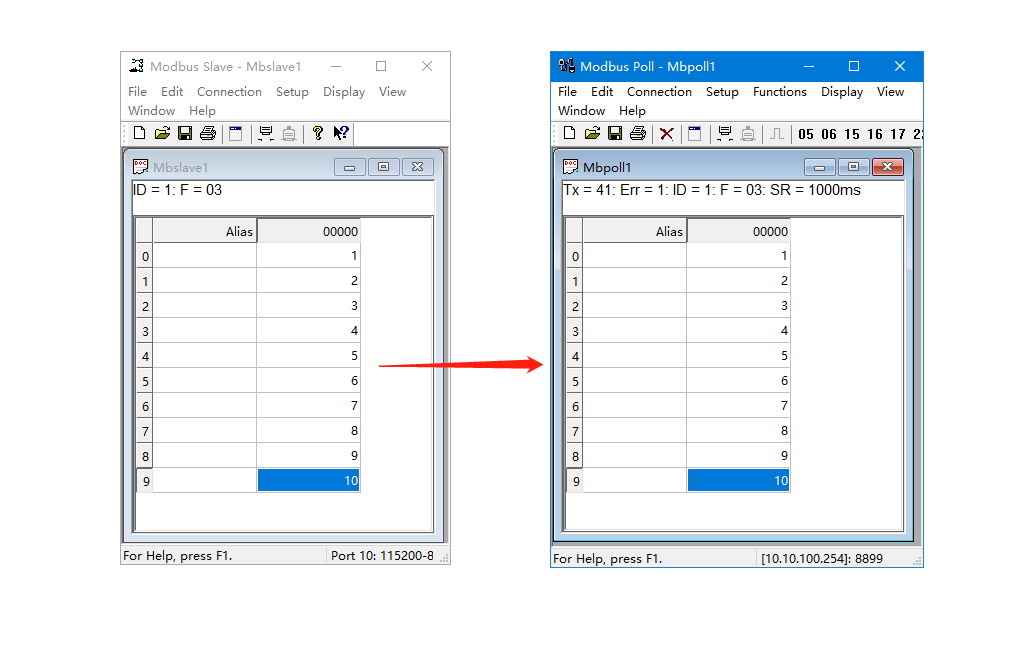

MODBUS SLAVE軟件改變數據，對應MODBUS POLL軟件采集到數據。

編寫人：金志方 編寫日期：2024-10-18

審核人：金志方 審核日期：2024-10-18

訂正版本：V1.0 訂正內容：初稿
