USR-DR164連接有人云和虛擬串口V3一對一通信示例

一、資料下載

USR-DR164說明書：http://lifj.com.cn/Download/1477.html

USR-DR164 AT指令集：http://lifj.com.cn/Download/1478.html

USR-VCOM虛擬串口（V3.7.2.529版本）：http://lifj.com.cn/Download/31.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://lifj.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR164 1個

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

聯網的路由器 1個

2、硬件連接

USR-DR164 的485串口接USB串口線到電腦USB口，接好天線，然后產品接12V電源適配器上電。

三、有人云參數設置

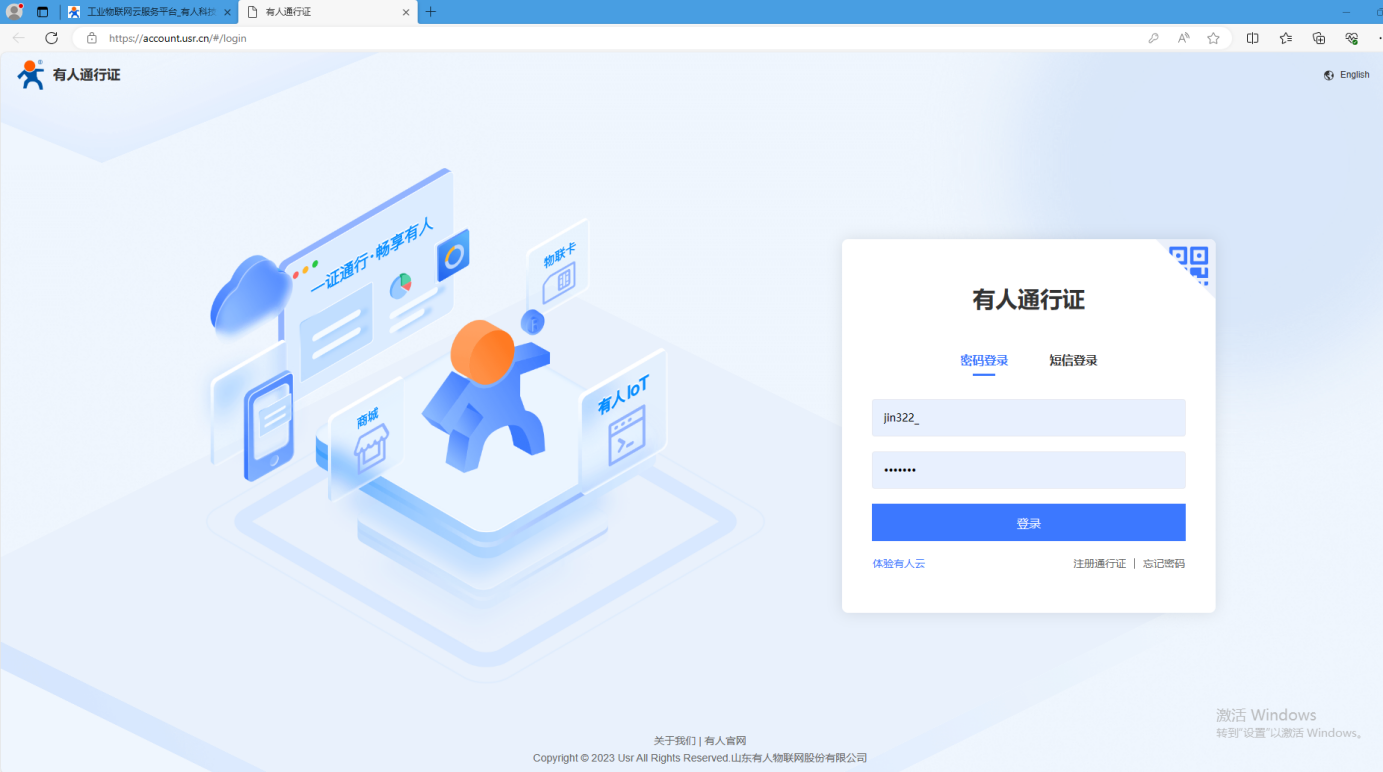

1、登錄有人云賬號

lifj.com.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-DR164

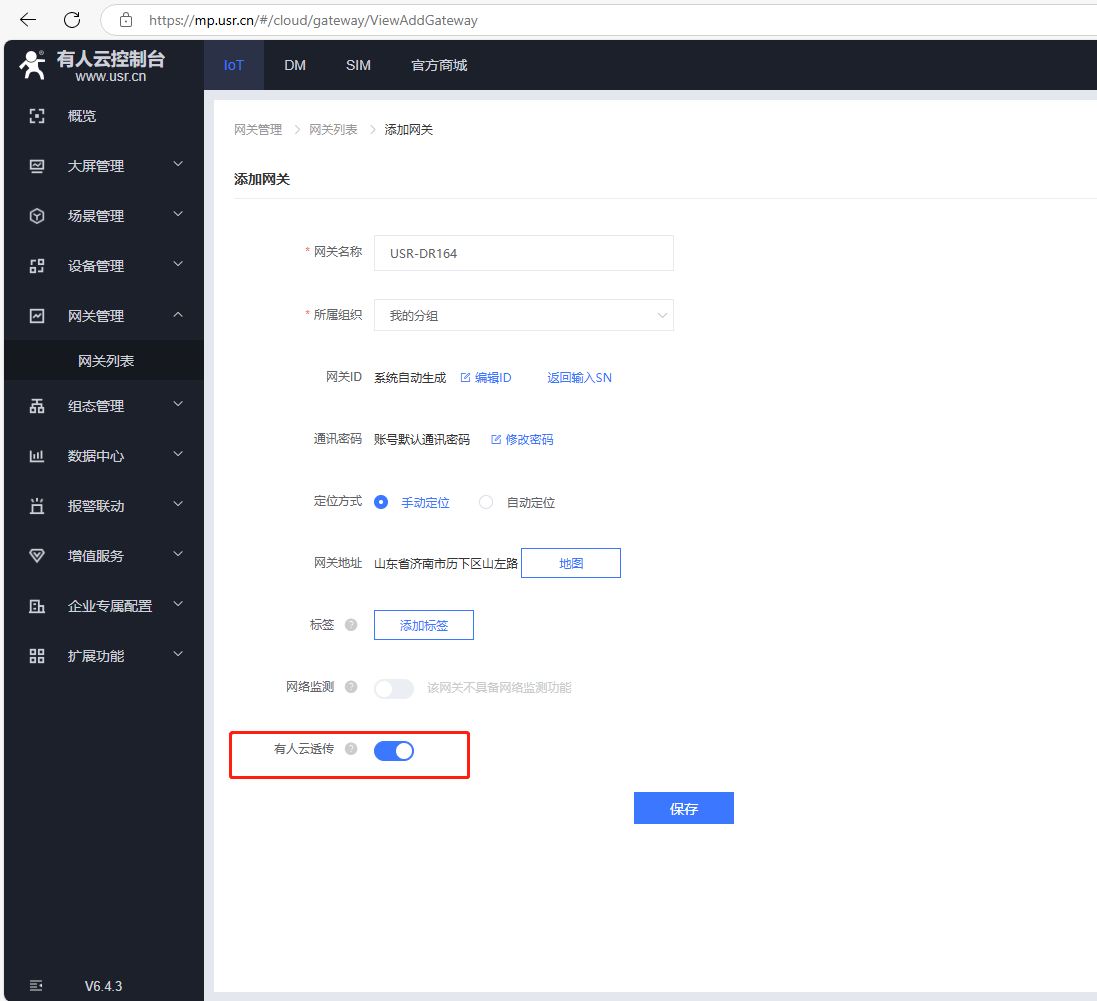

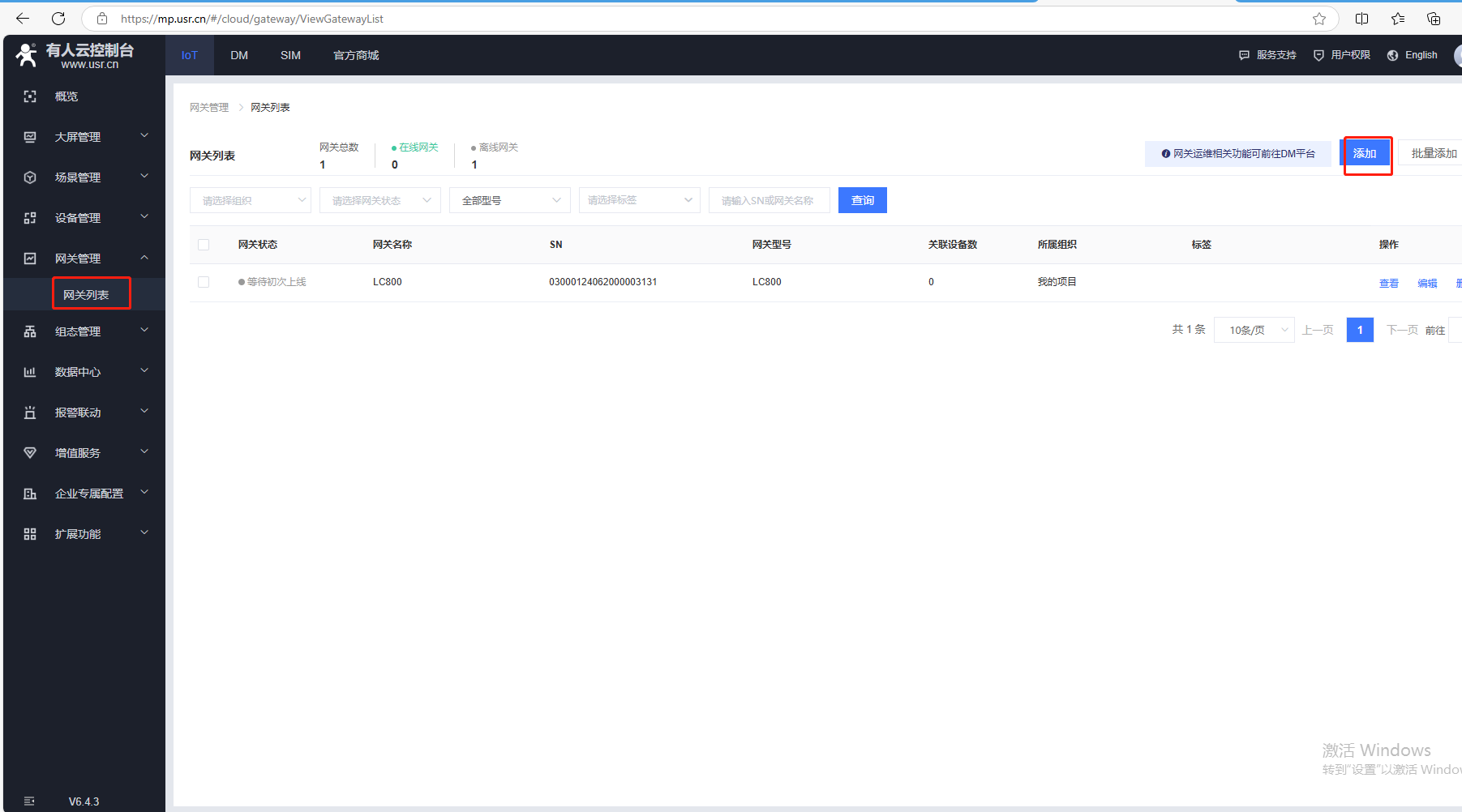

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

（2）選擇不支持SN上云，就點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透?jìng)鳌?/p>

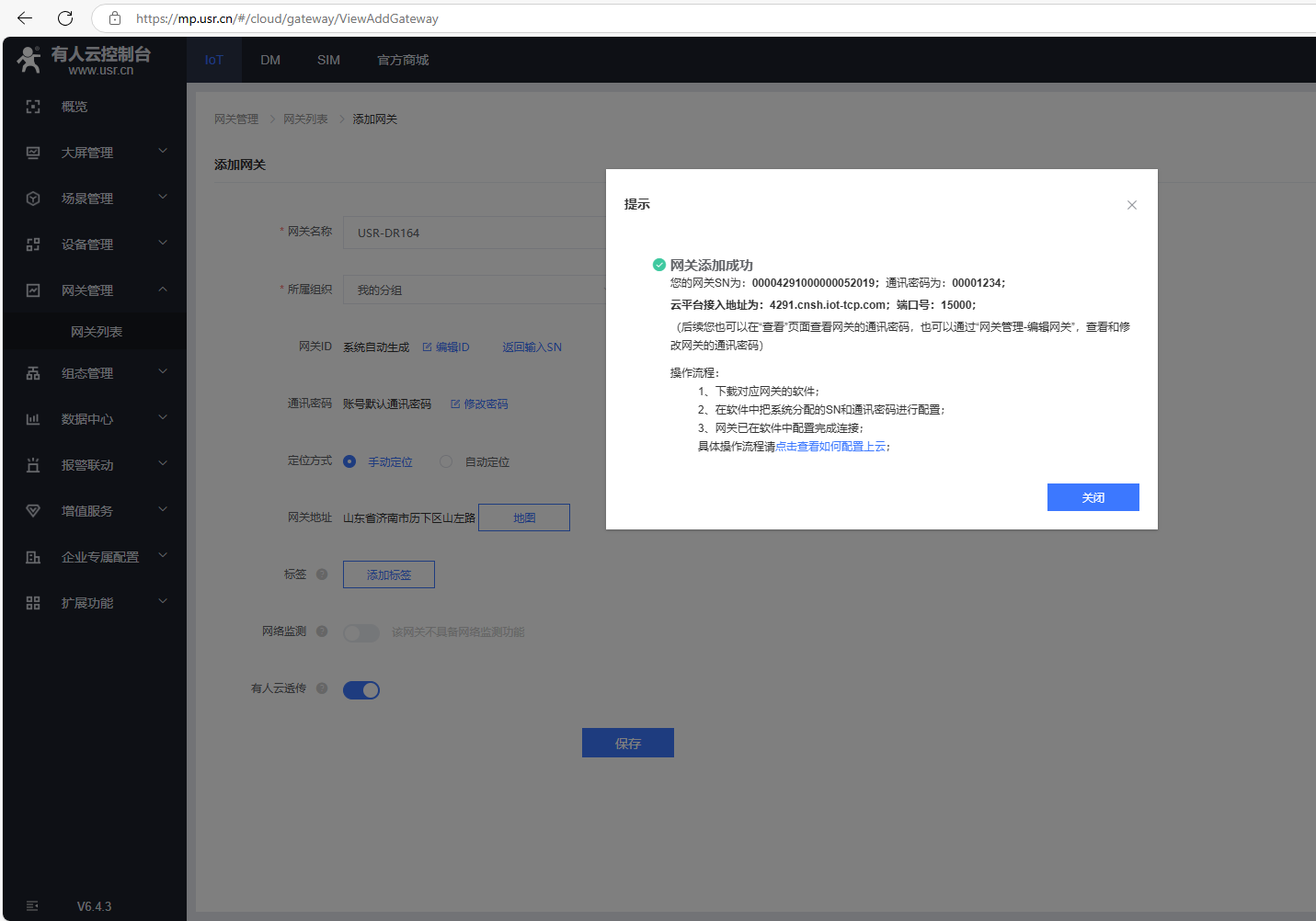

網關添加成功
您的網關SN為： 00004291000000052019； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

四、USR-DR164參數設置

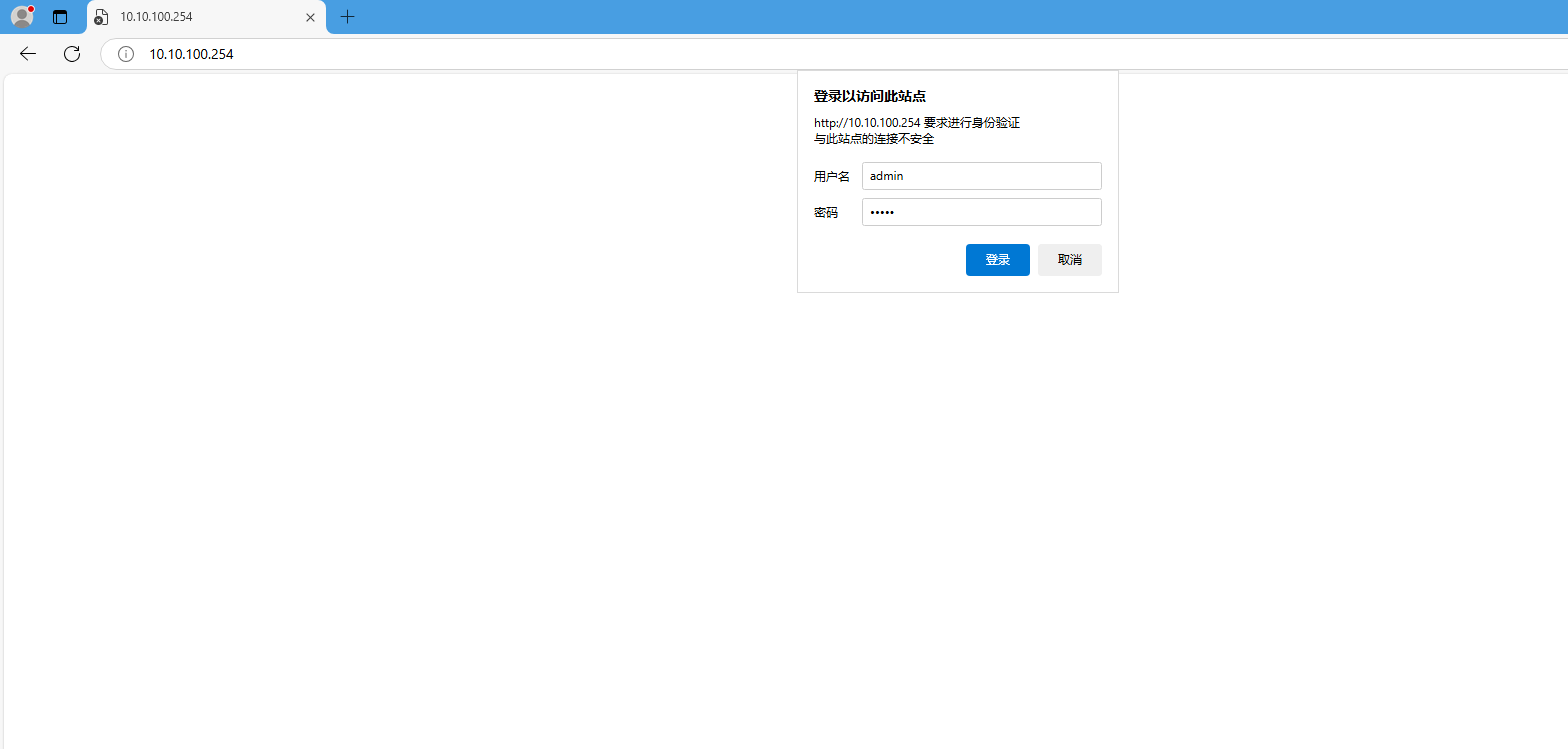

1、電腦連接USR-DR164的WiFi，瀏覽器輸入10.10.100.254登陸網頁

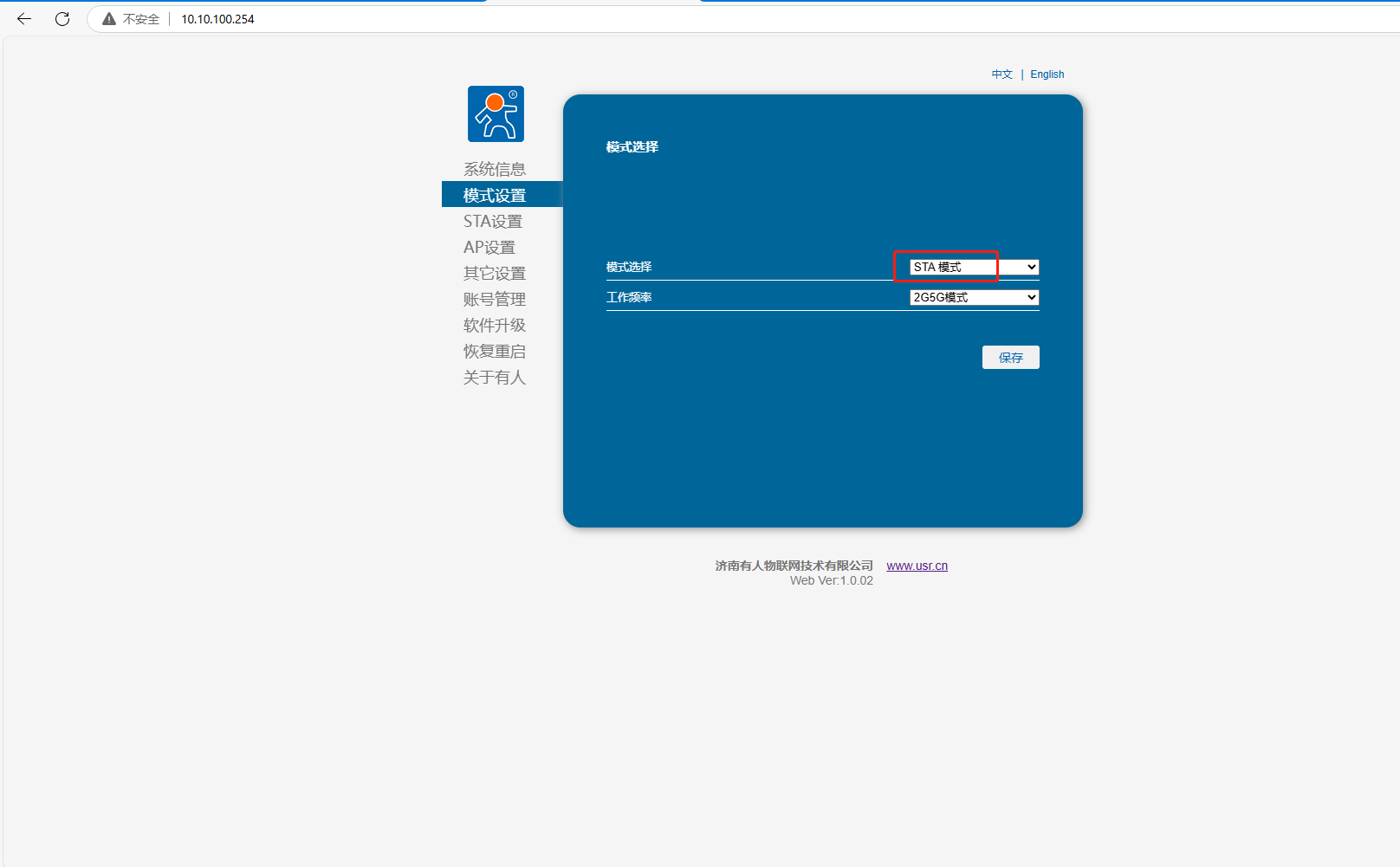

2、模式設置STA模式，點擊保存

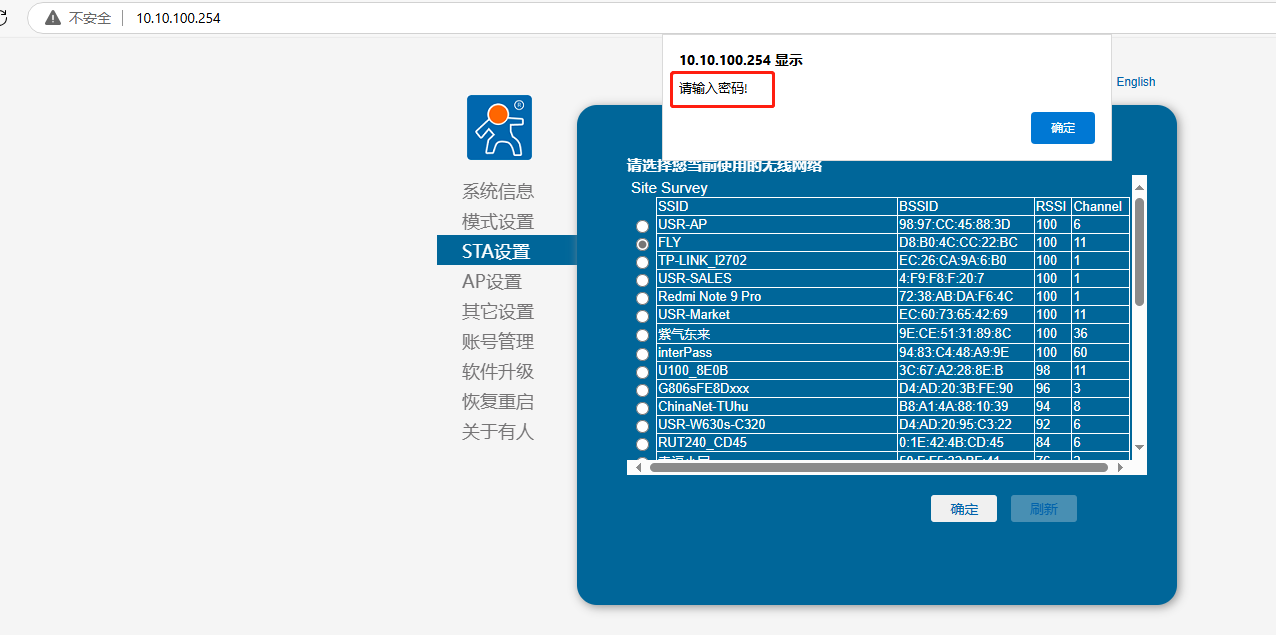

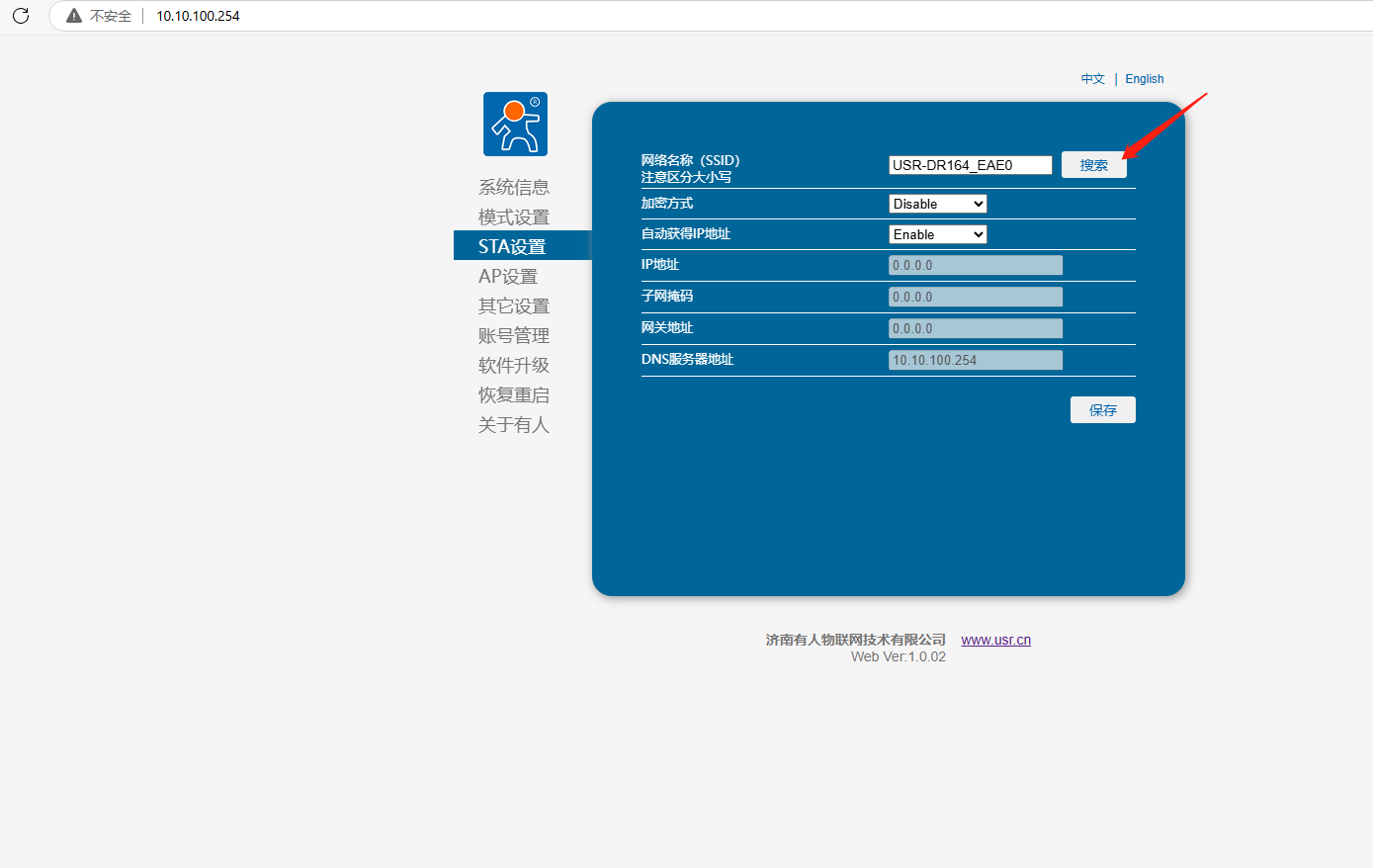

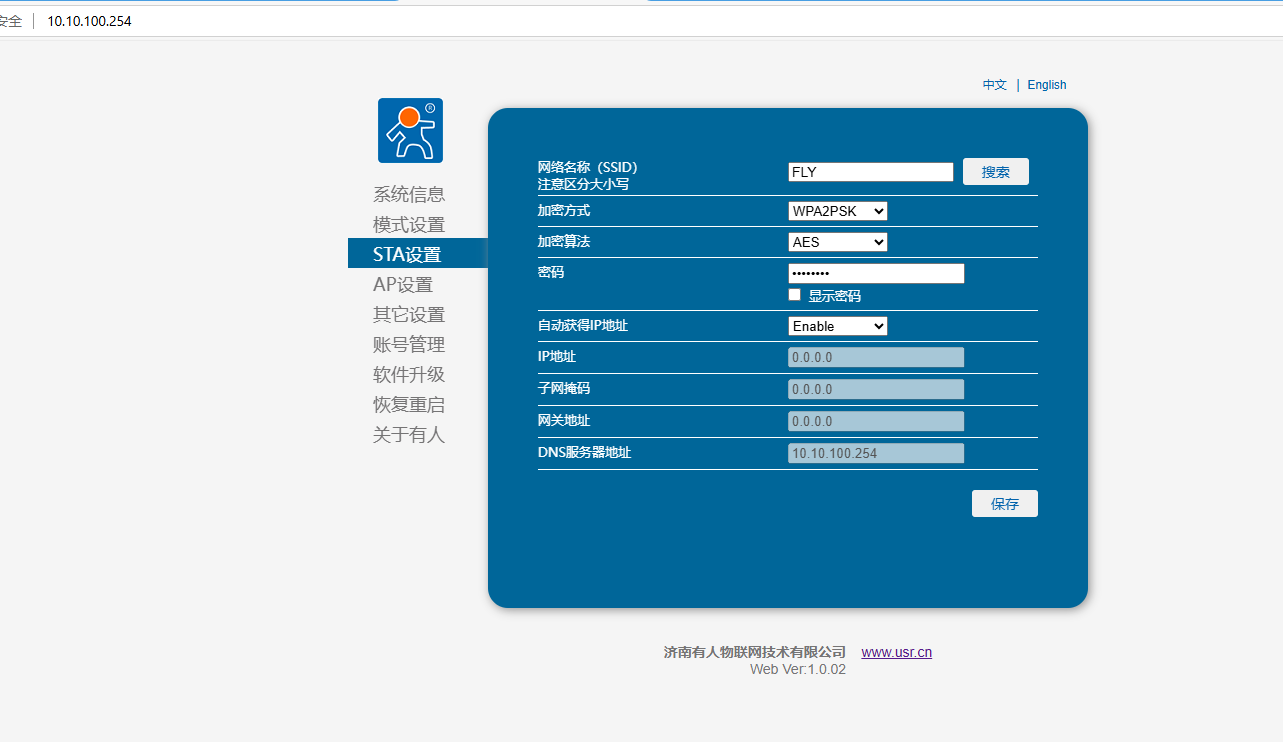

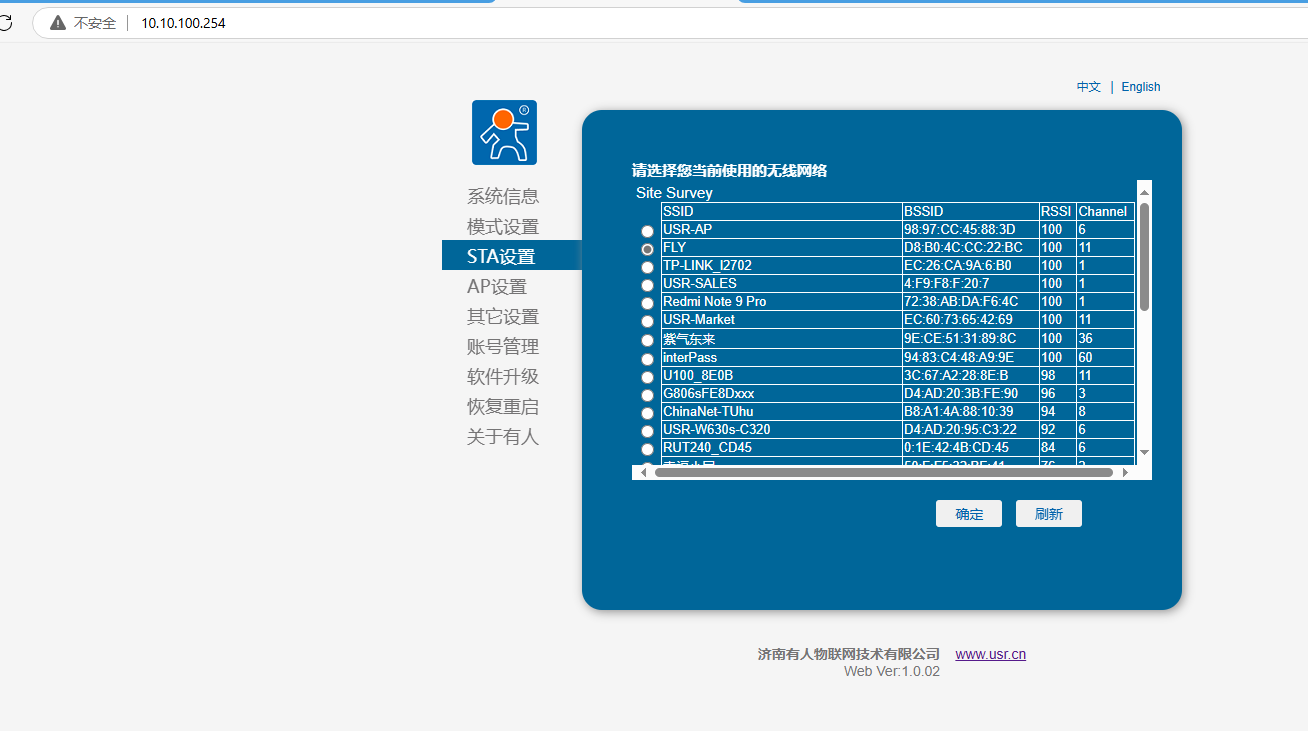

3、STA設置

搜索要連接的可以上外網的路由器WiFi，輸入密碼，點擊保存。

4、其他設置

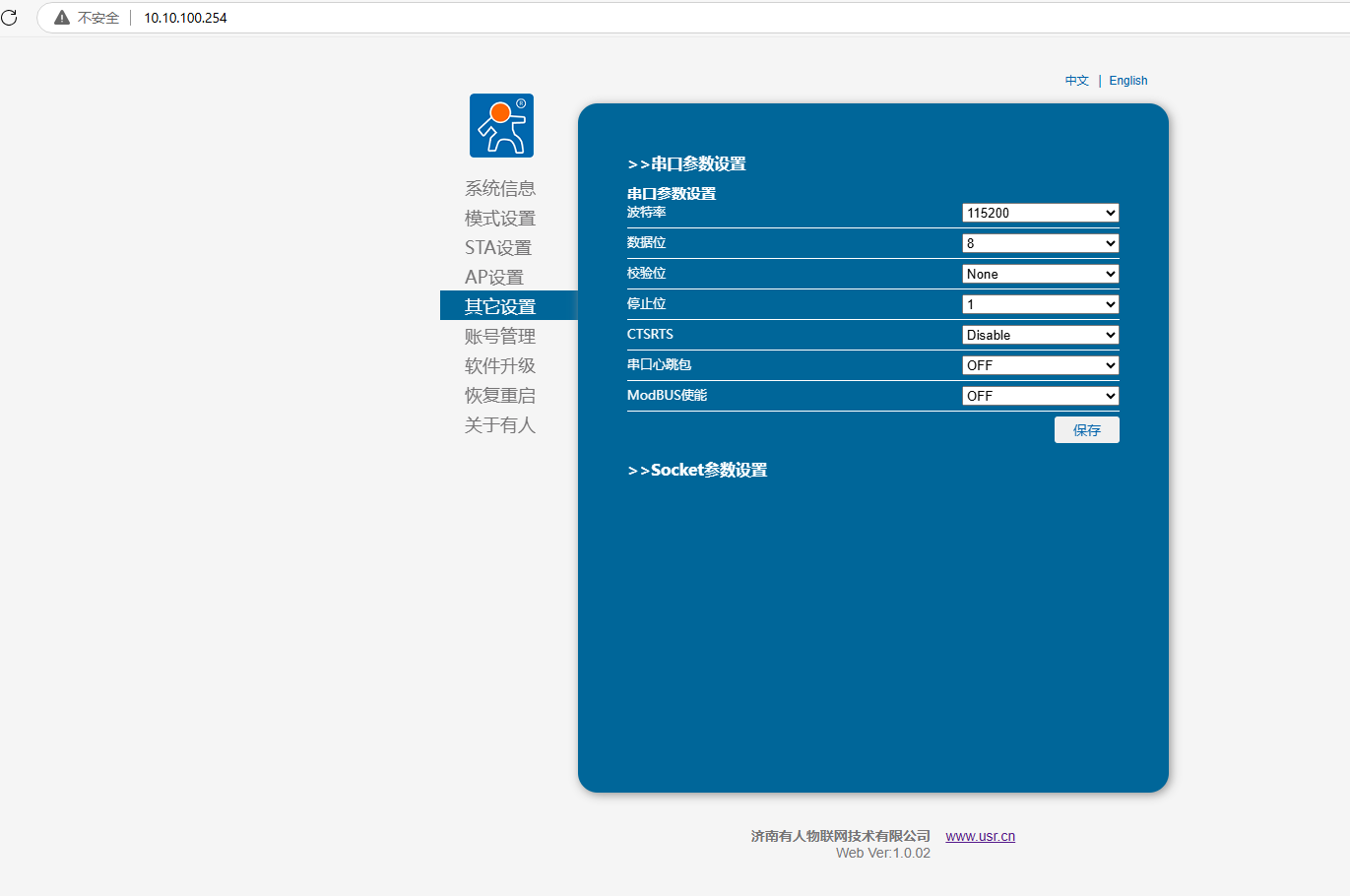

串口參數設置：串口參數波特率115200。

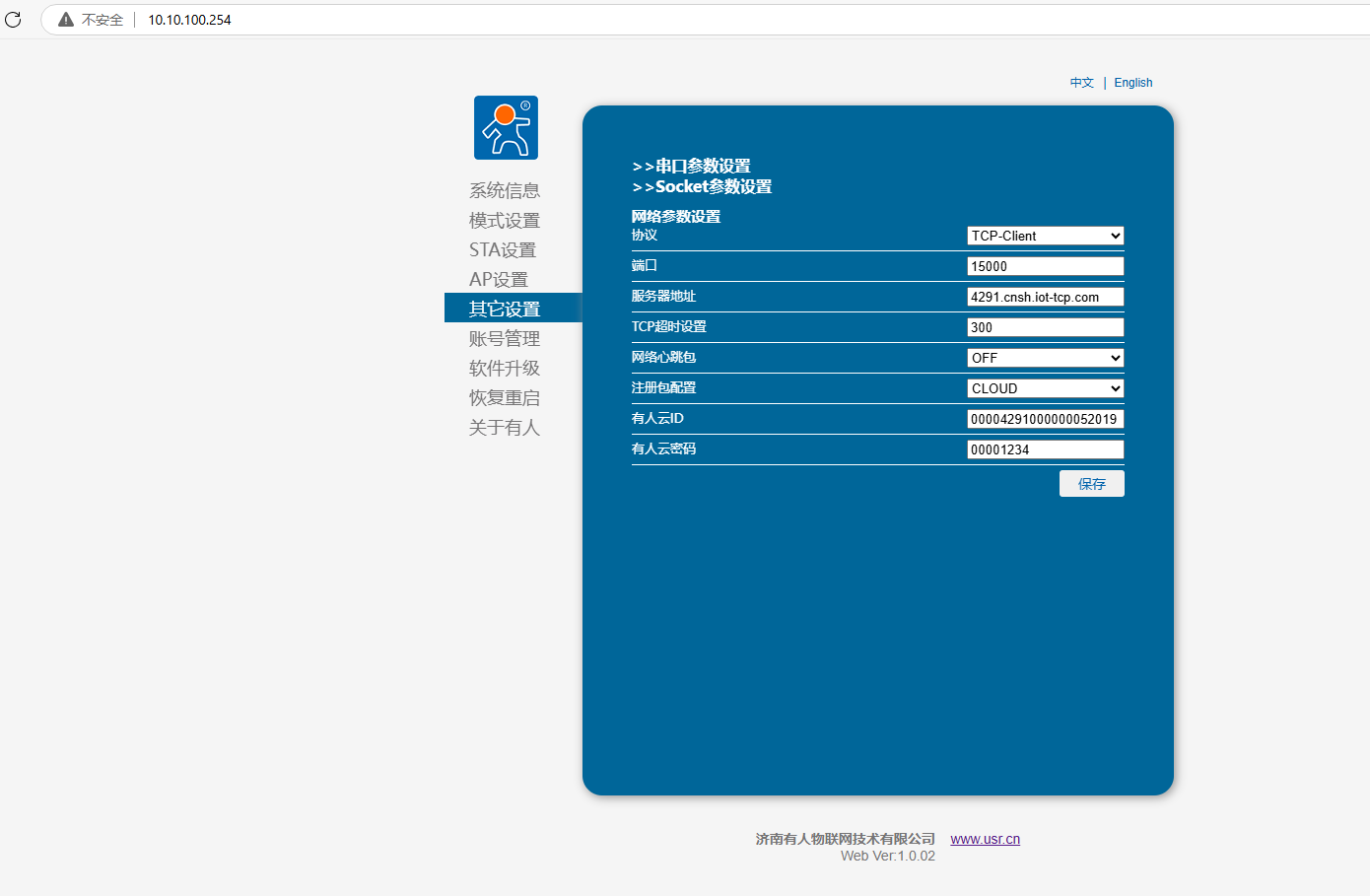

Socket參數設置：

協議TCP-Client，端口15000，服務器地址填4291.cnsh.iot-tcp.com。

開啟注冊包，選擇CLOUD，設備ID填添加有人云的ID 00004291000000052019，通信密碼填00001234，點擊保存。

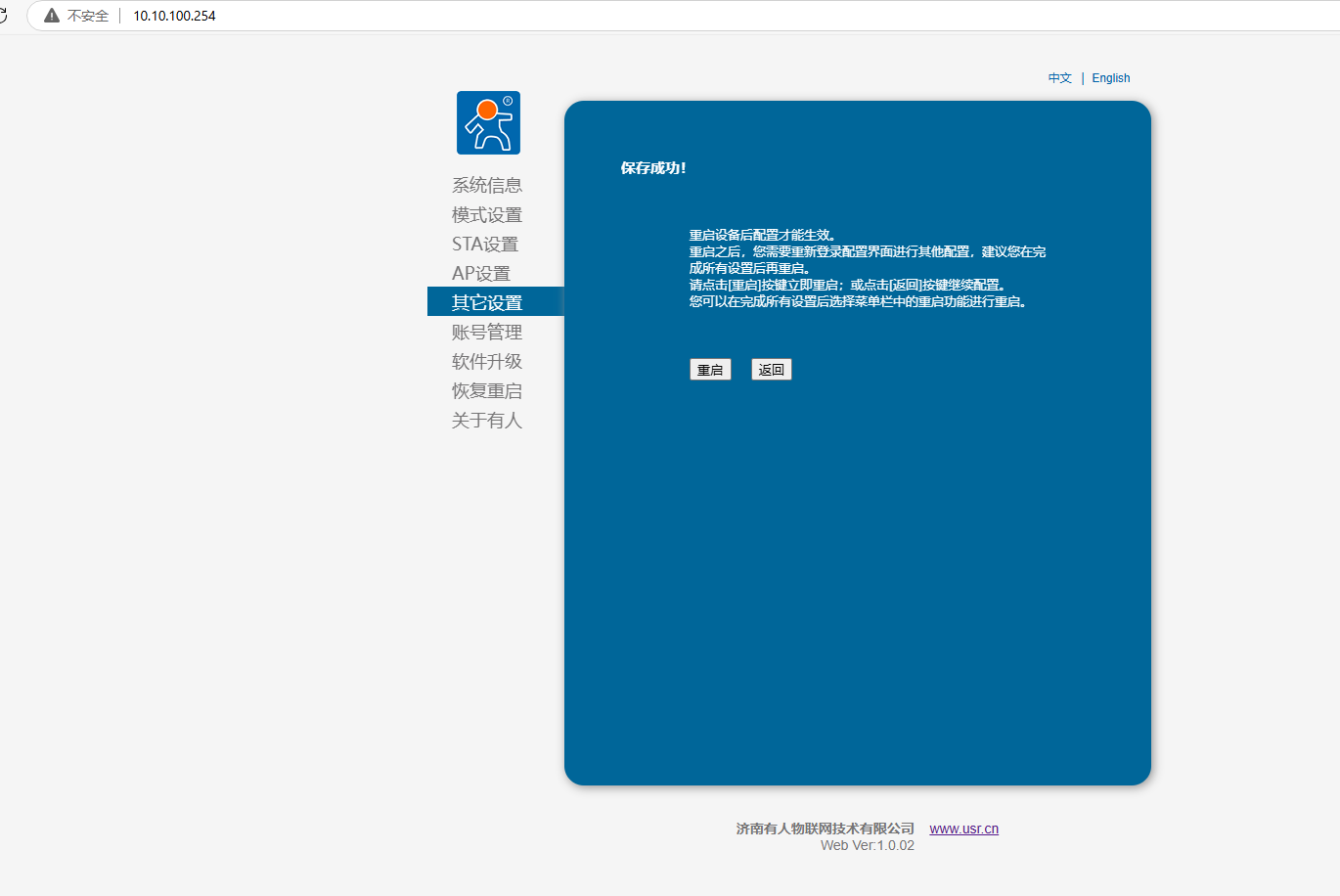

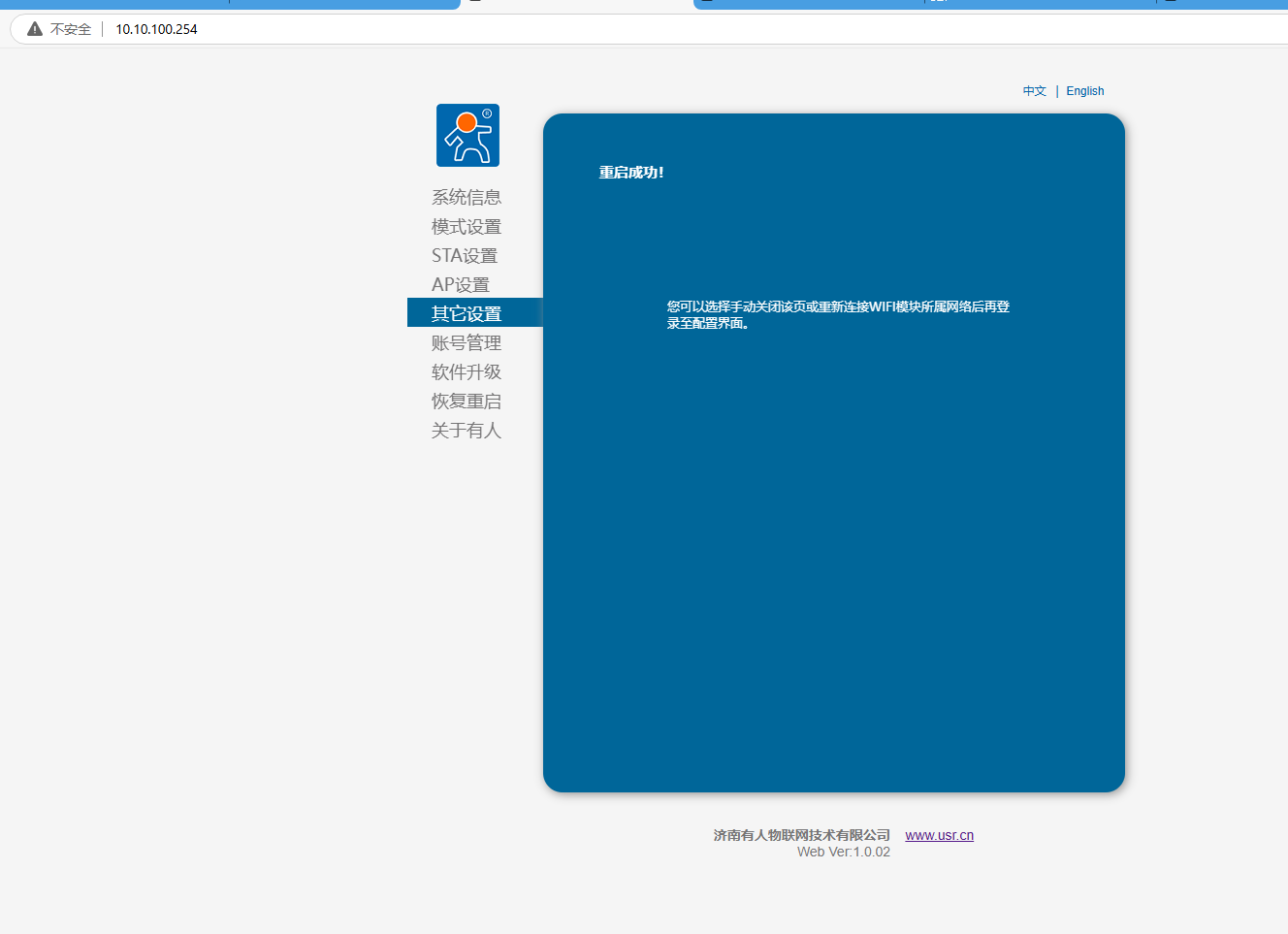

5、模塊重啟

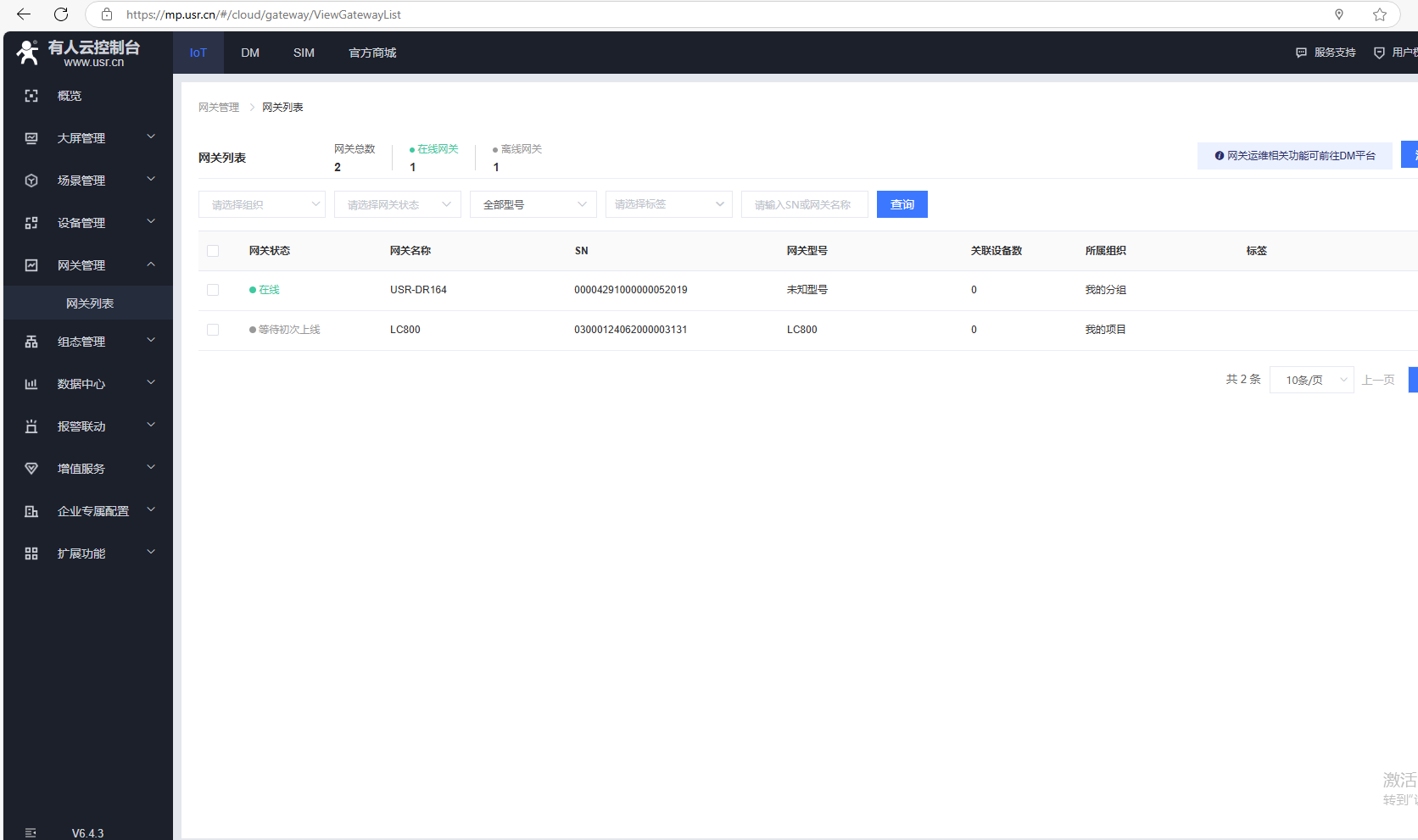

6、有人云在線。

五、添加USR-VCOM設備

1、點擊網關管理，網關列表，點擊添加，點擊單個添加。

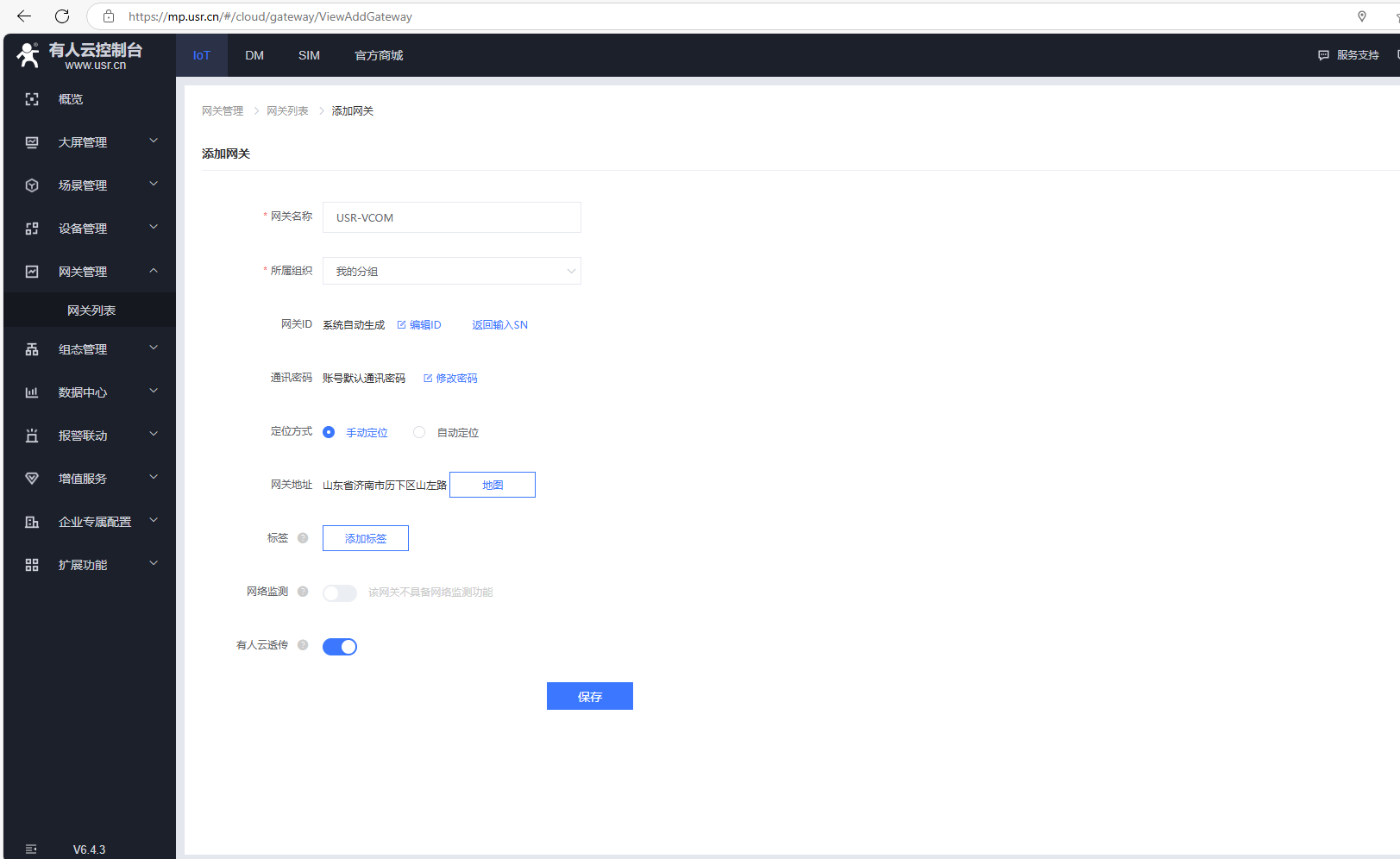

2、USR-VCOM虛擬串口添加，點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透?jìng)鳌?/p>

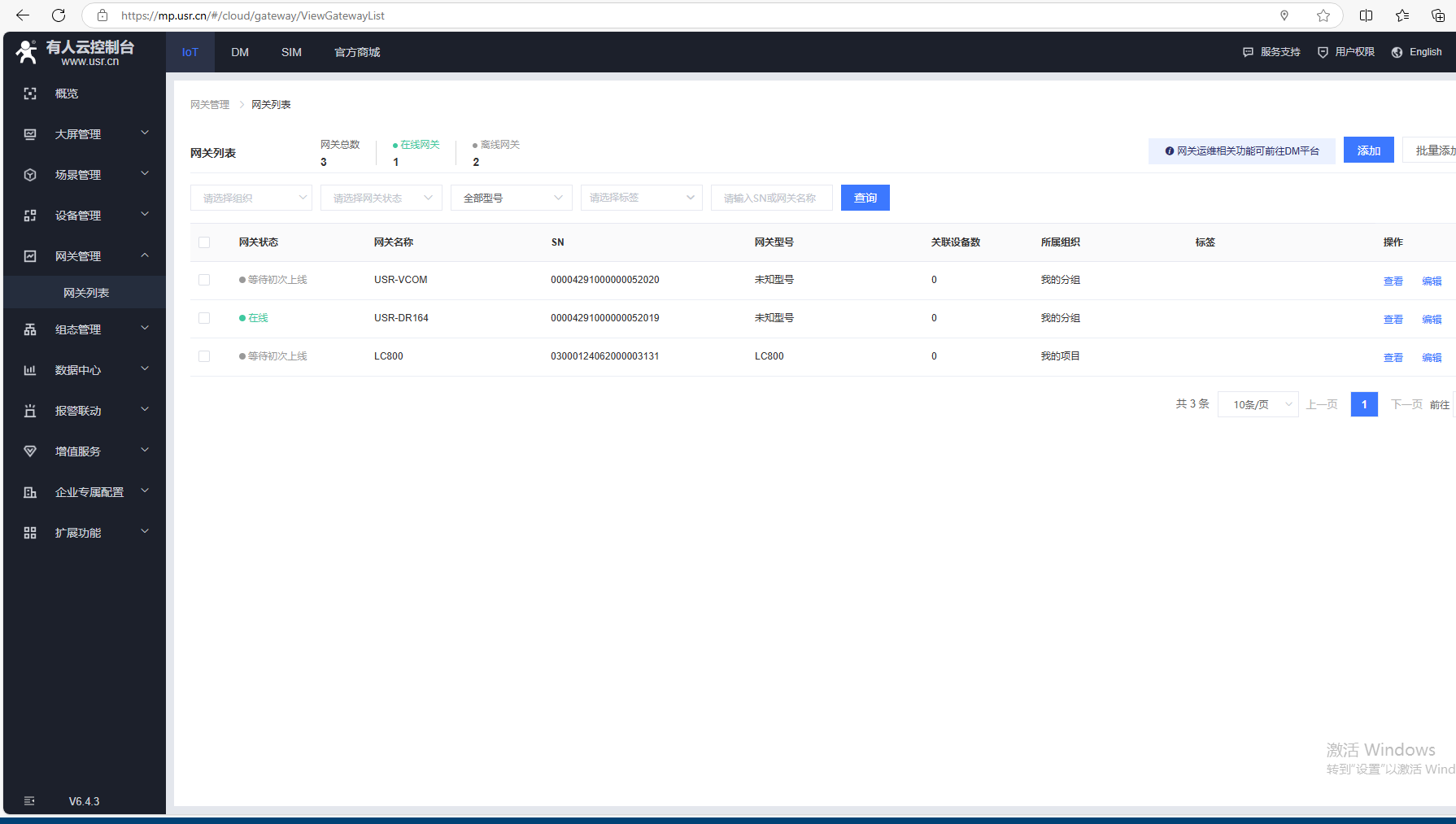

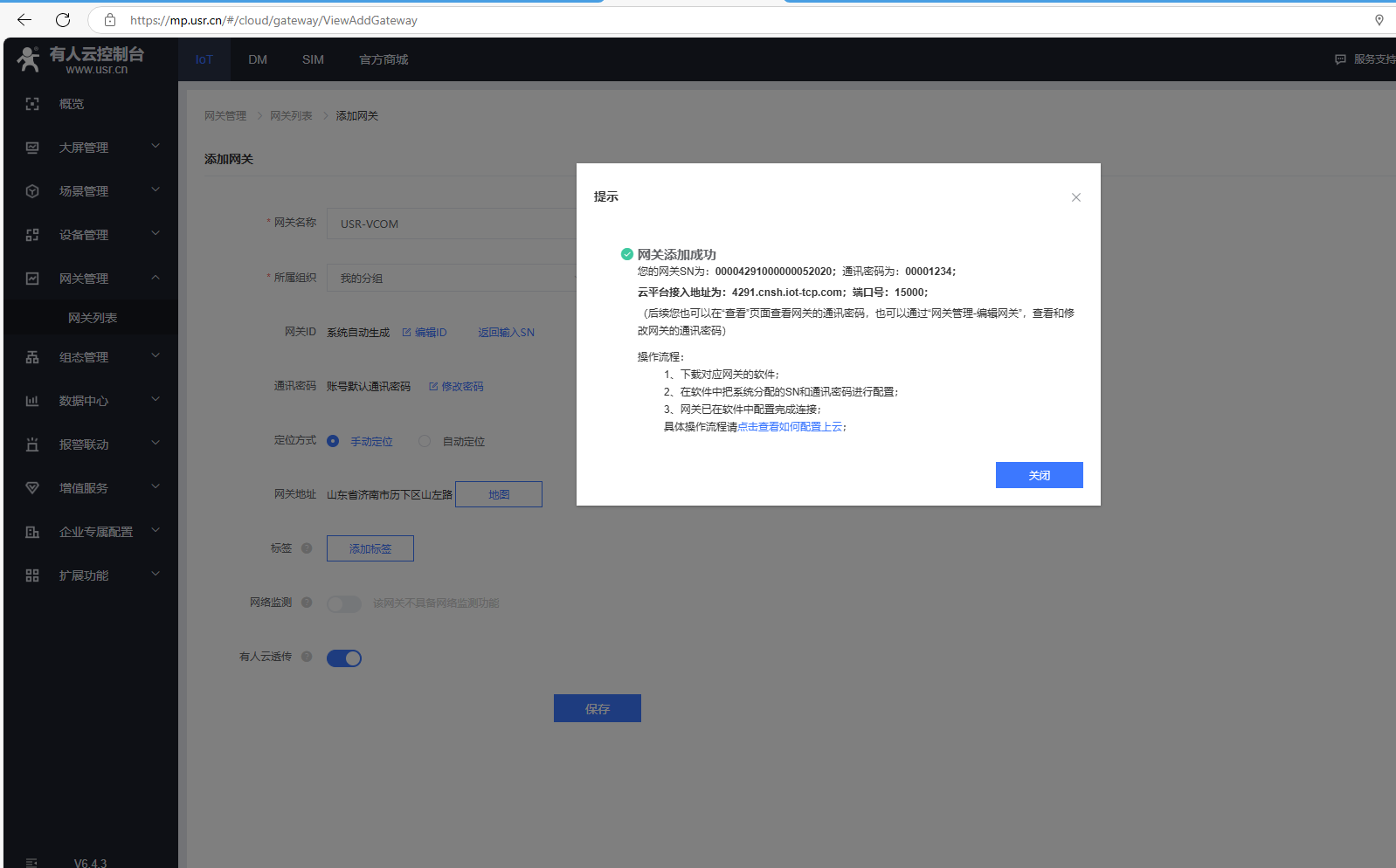

網關添加成功
您的網關SN為： 00004291000000052020； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載虛擬串口軟件，在虛擬串口軟件中把系統分配的SN和通訊密碼進行配置。

六、創建虛擬串口

1、電腦下載并安裝虛擬串口軟件V3.7.2.529版本

下載安裝之前，需要關閉防火墻。

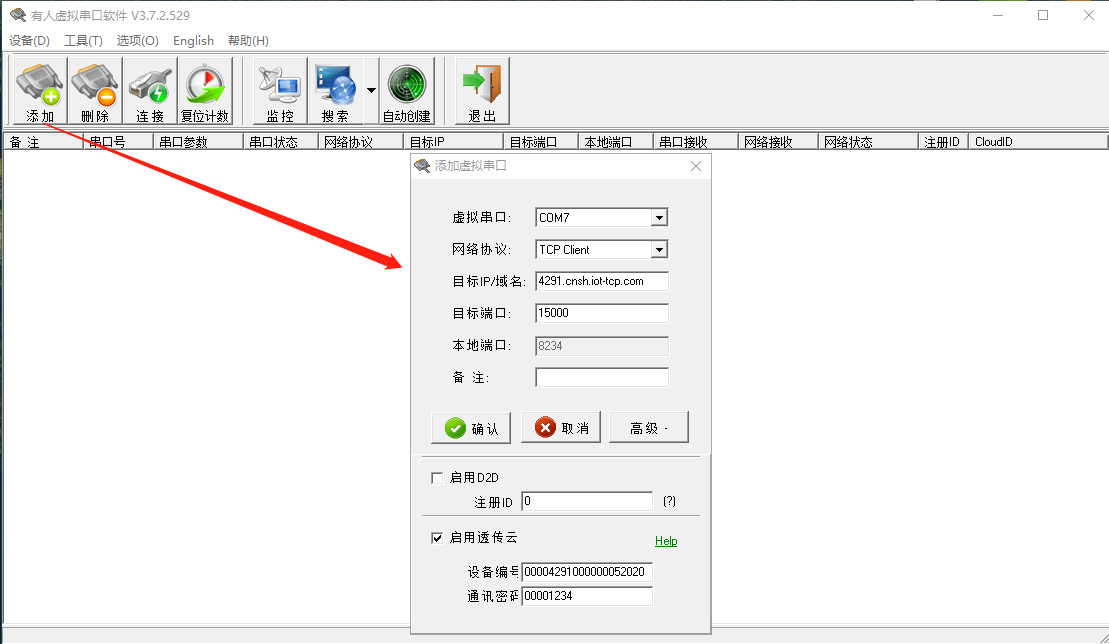

2、創建虛擬串口

點擊添加，用空閑的COM7作為虛擬串口的COM口號。

網絡協議：TCP client客戶端

目標地址4291.cnsh.iot-tcp.com和目標端口號15000

高級設置開啟透?jìng)髟?，輸入有人云添加設備的編號ID 00004291000000052020和密碼00001234，點擊確認。

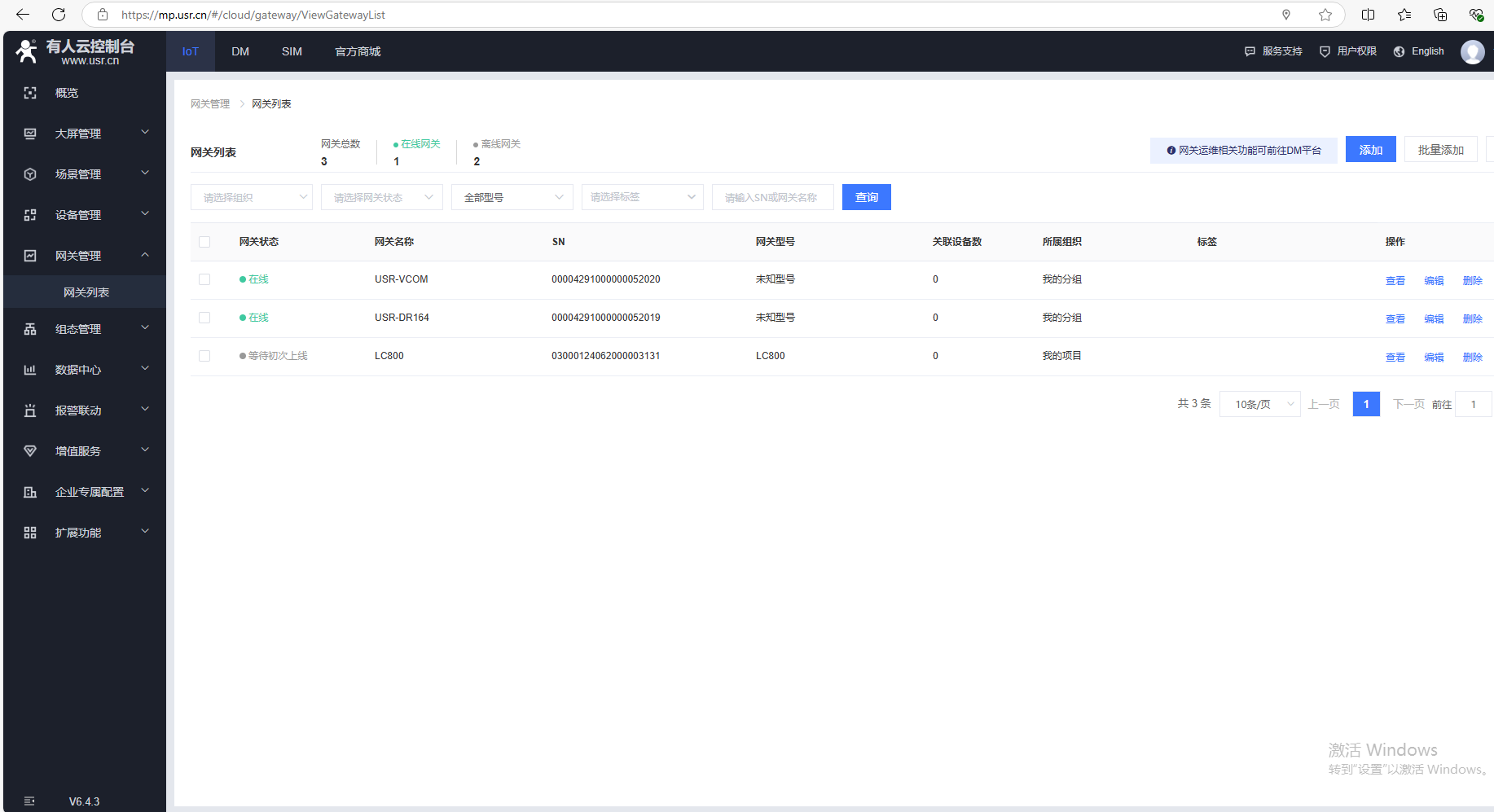

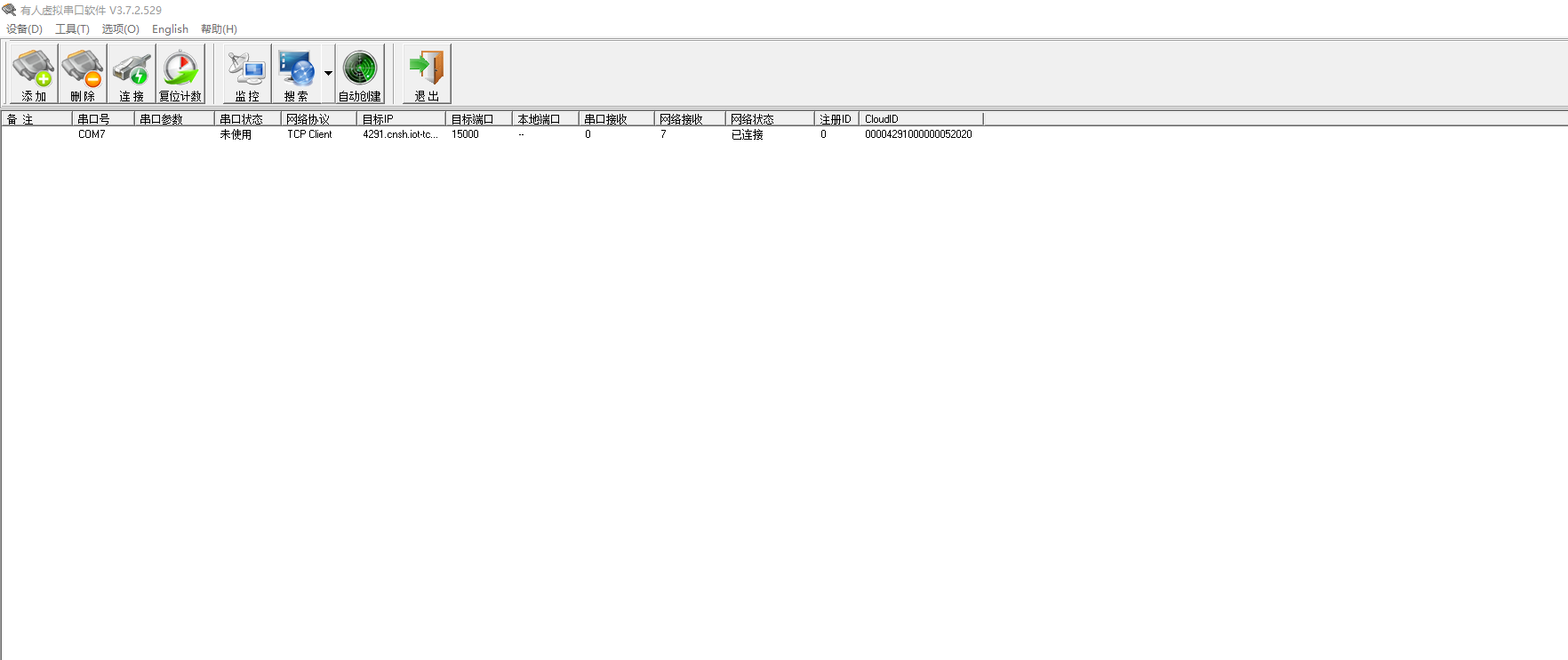

添加完，有人云，網關列表，USR-VCOM在線。

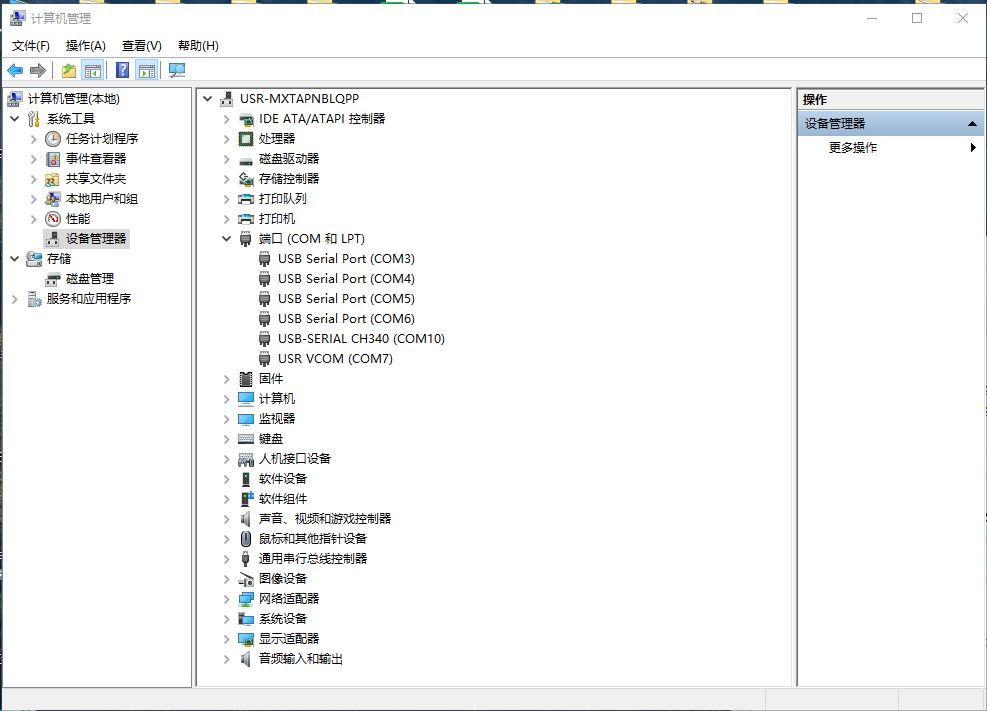

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看新建的虛擬串口COM7。

七、有人云建透?jìng)鹘M

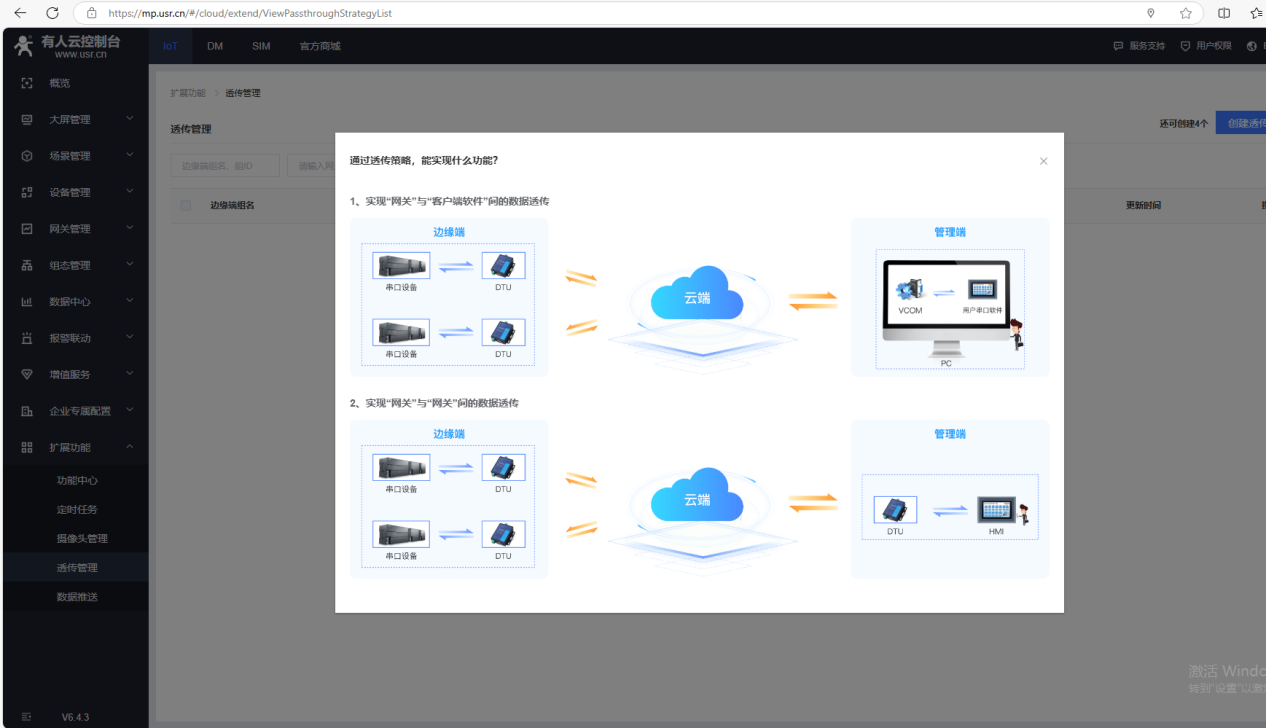

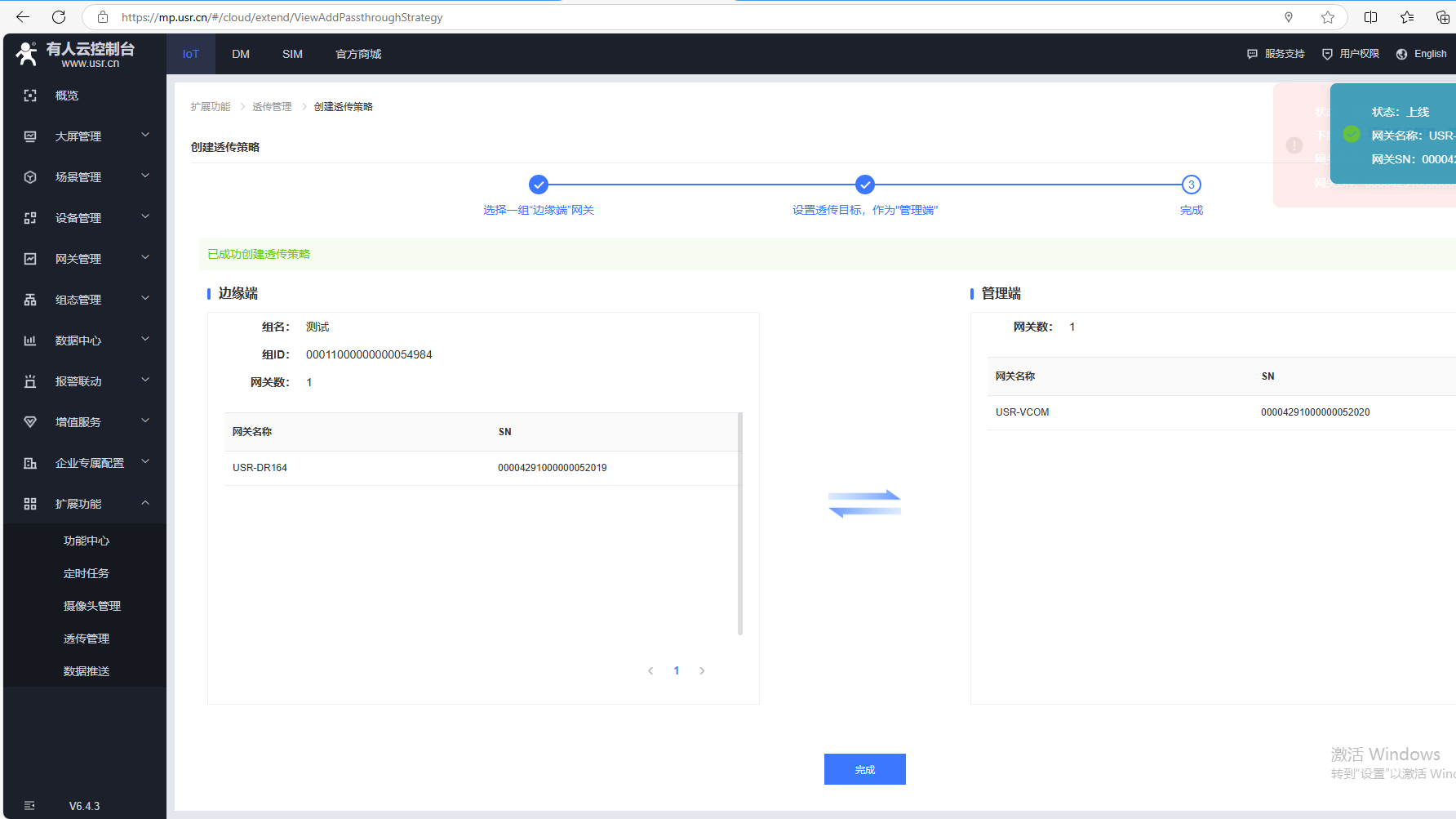

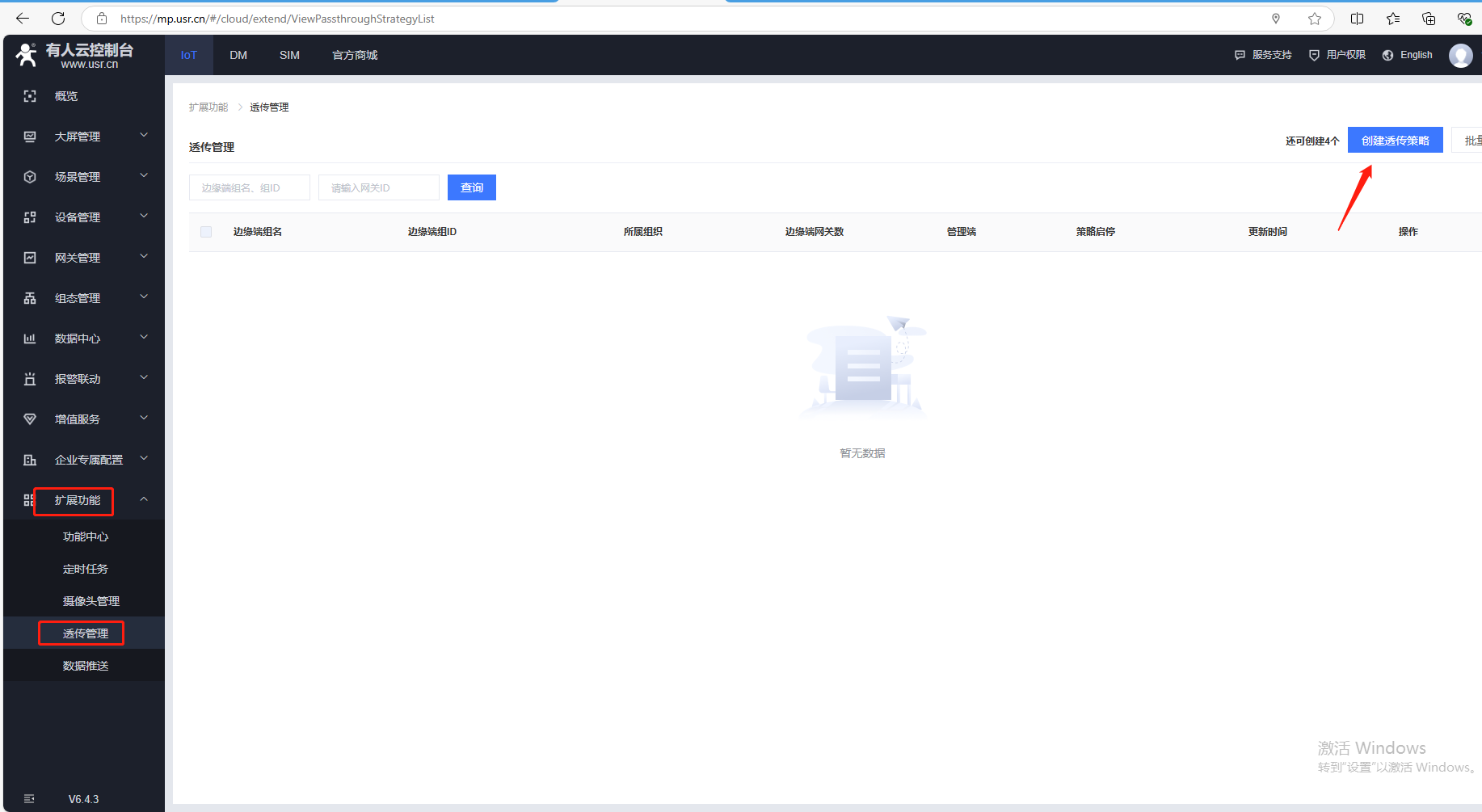

1、擴展功能，透?jìng)鞴芾?，?chuàng)建一個透?jìng)鞑呗?/p>

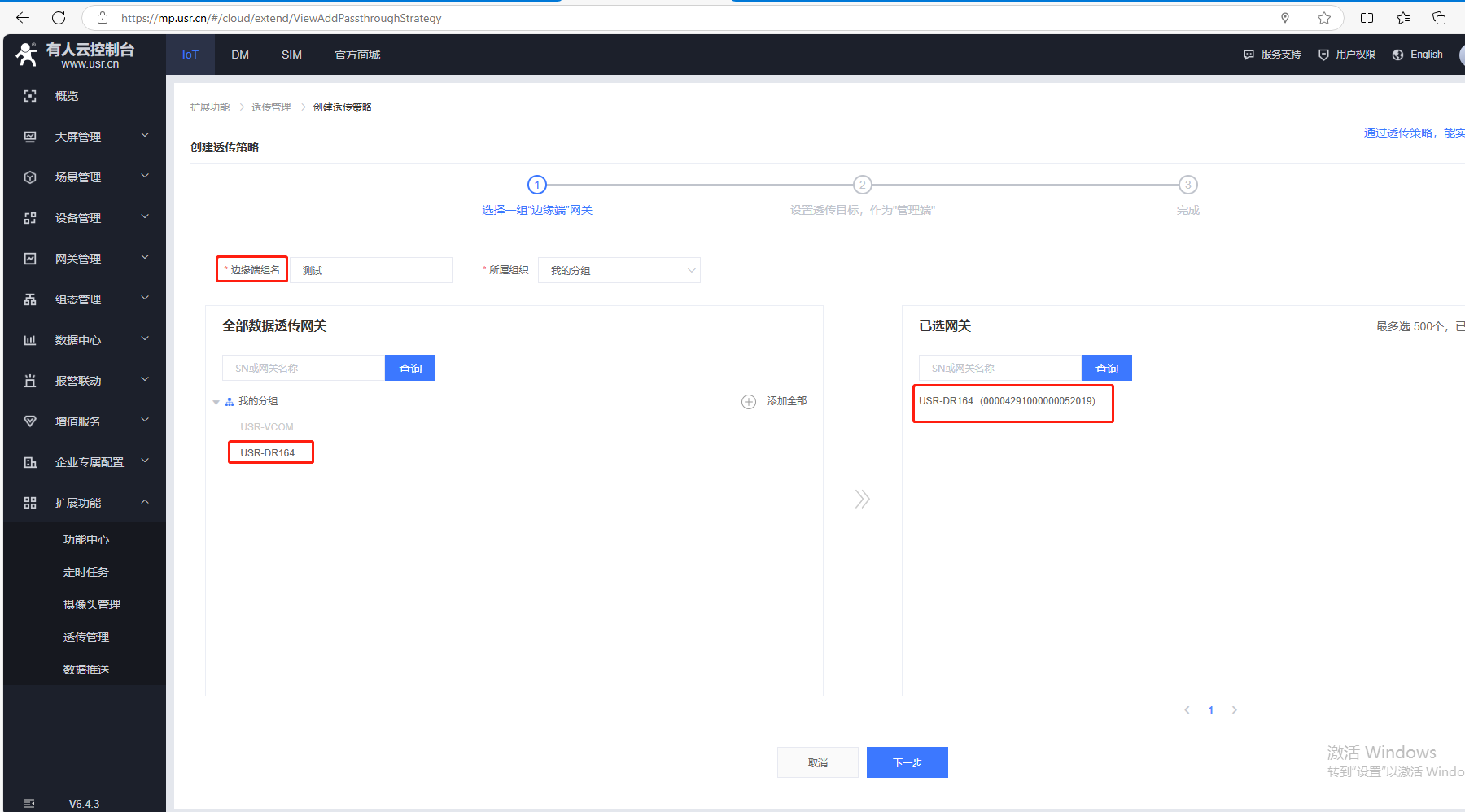

2、選擇邊緣端網關，添加的USR-DR164產品設備

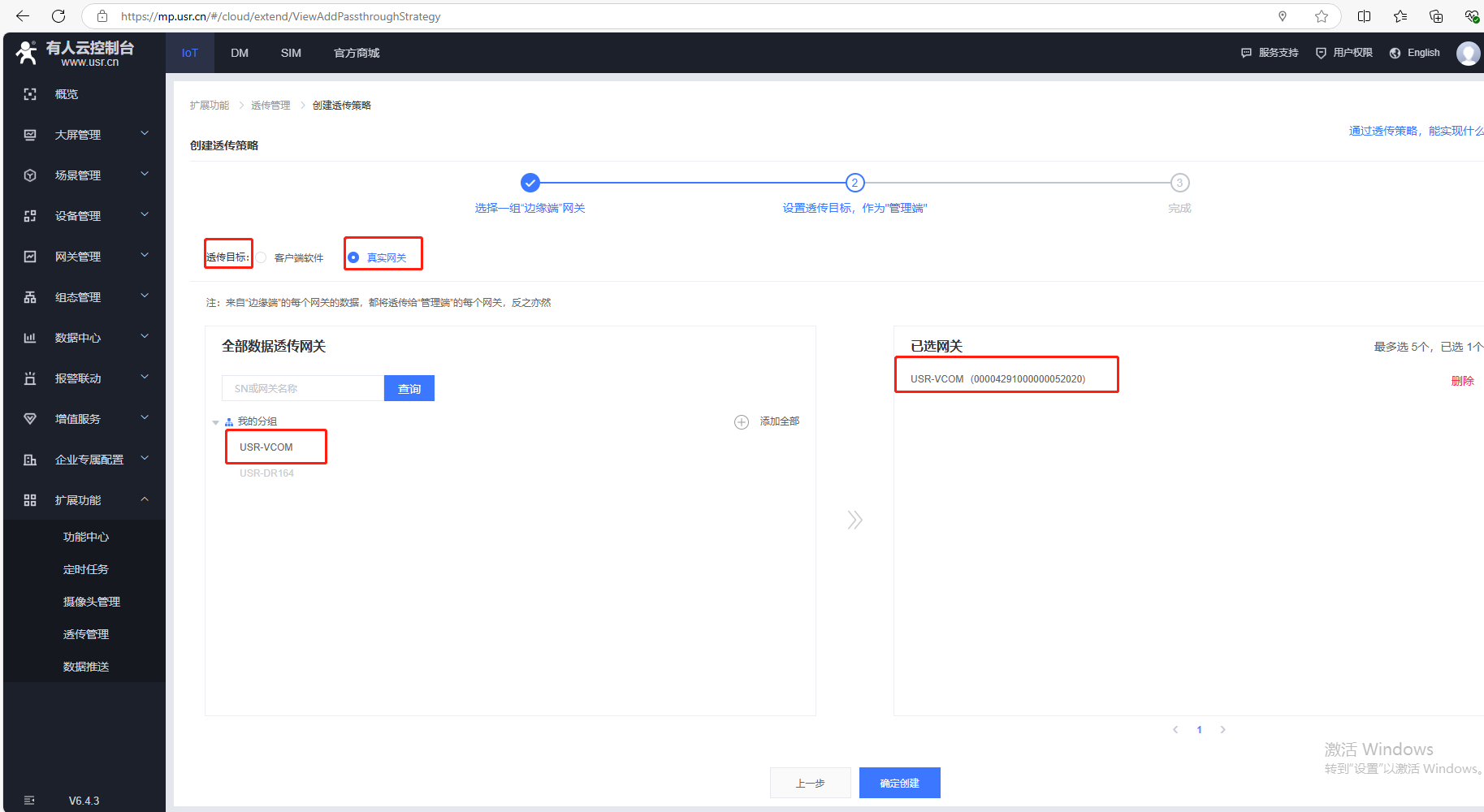

3、選擇管理端，選添加的USR-VCOM做管理端

八、通訊測試

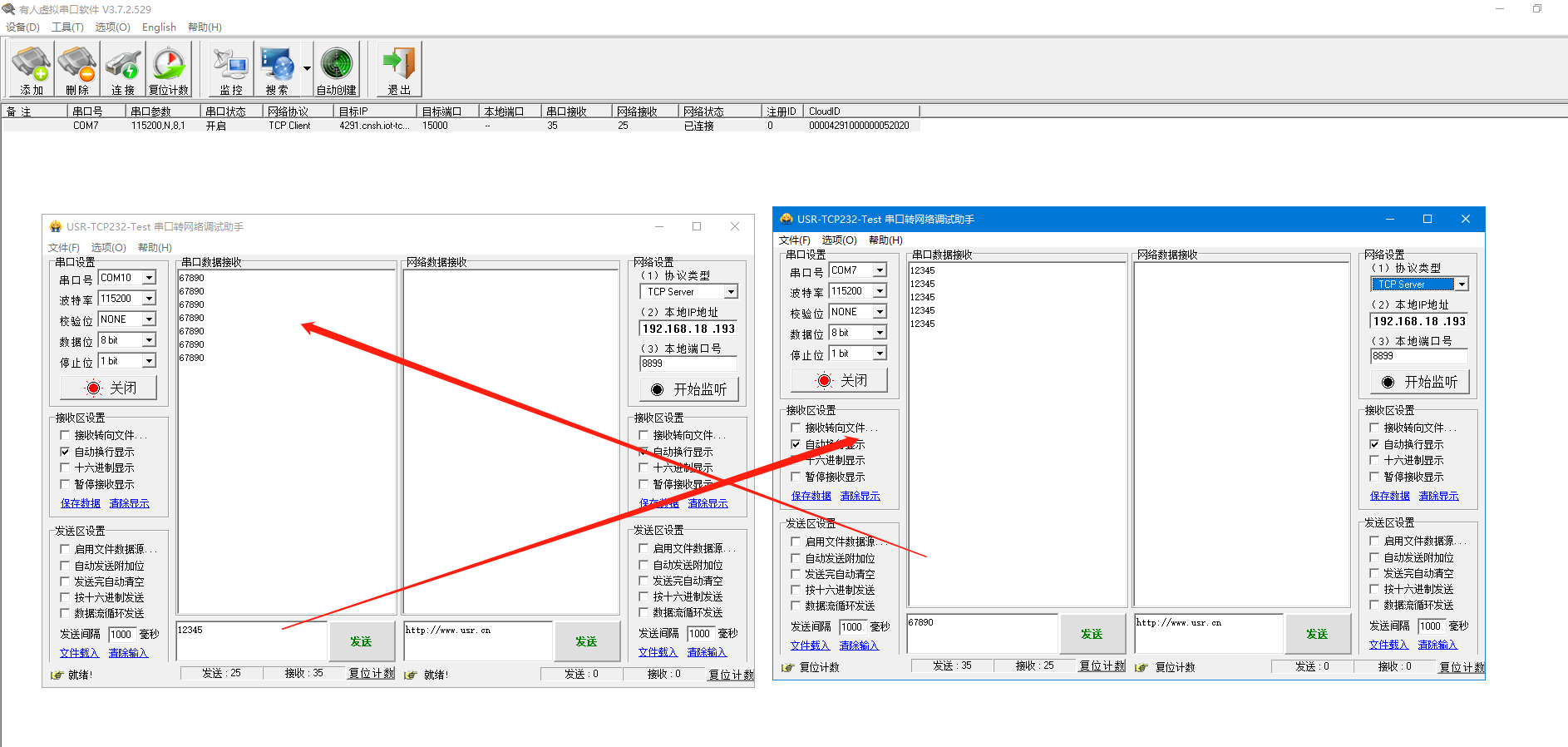

1、打開2個串口助手，分別用USR-DR164實際USB串口COM10打開串口，另一個串口助手用虛擬串口COM7打開串口。

2、實際串口和虛擬串口之間測試數據通信。

編寫人：金志方 編寫日期：2024-10-17

審核人：金志方 審核日期：2024-10-17

訂正版本：V1.0 訂正內容：初稿
