USR-DR164連接有人云云端輪詢示例

一、資料下載

USR-DR164說明書：http://lifj.com.cn/Download/1477.html

USR-DR164 AT指令集：http://lifj.com.cn/Download/1478.html

如果有實際MODBUS RTU串口從機設備，可以直接接產品串口，串口參數設置一致，測試有人云云端輪詢采集從機數據功能。

如果沒有實際串口從機設備，用于調試產品功能，可以找USB串口線，電腦百度去網上下載MODBUS SLAVE 調試軟件，安裝到電腦，模擬實際串口MODBUS RTU從機設備。

二、硬件連接

1、所需物品

USR-DR164 1個

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

聯外網路由器1個

2、硬件連接

USR-DR164 的485串口接USB串口線到電腦USB口，接好天線，然后產品接12V電源適配器上電。

3、查看端口號

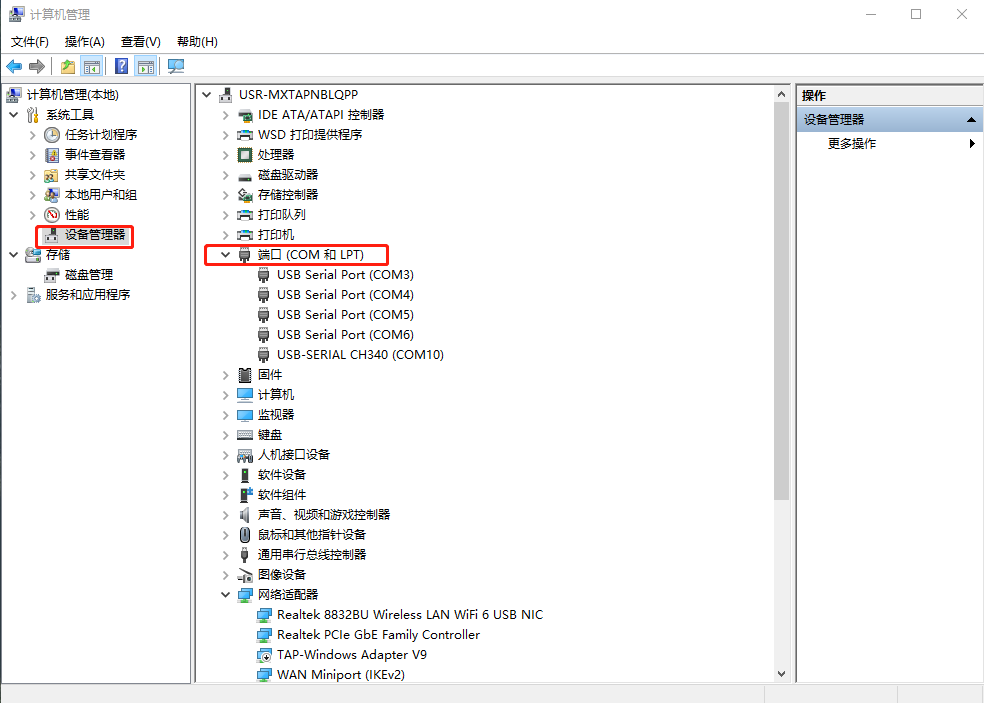

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR164的USB-RS485串口線COM口號，COM10。

三、有人云參數設置

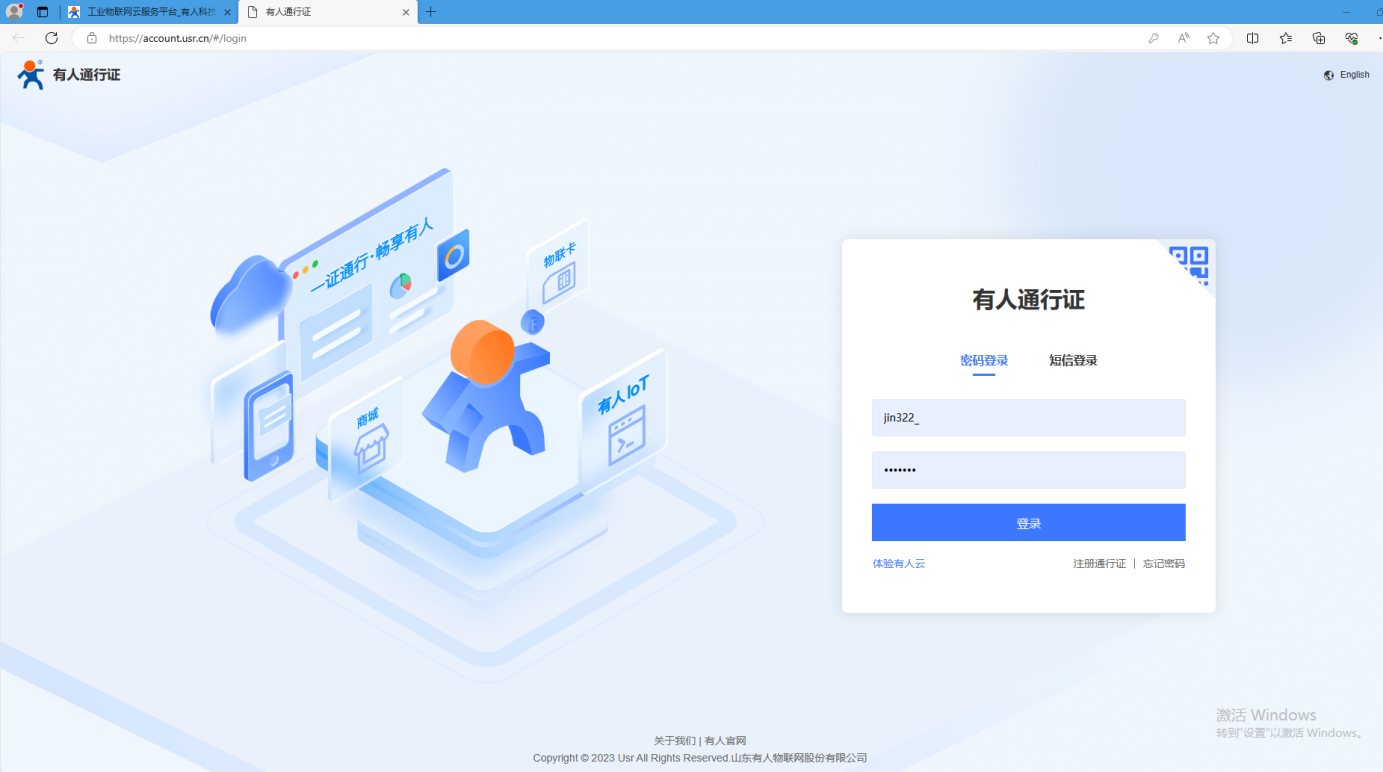

1、登錄有人云賬號

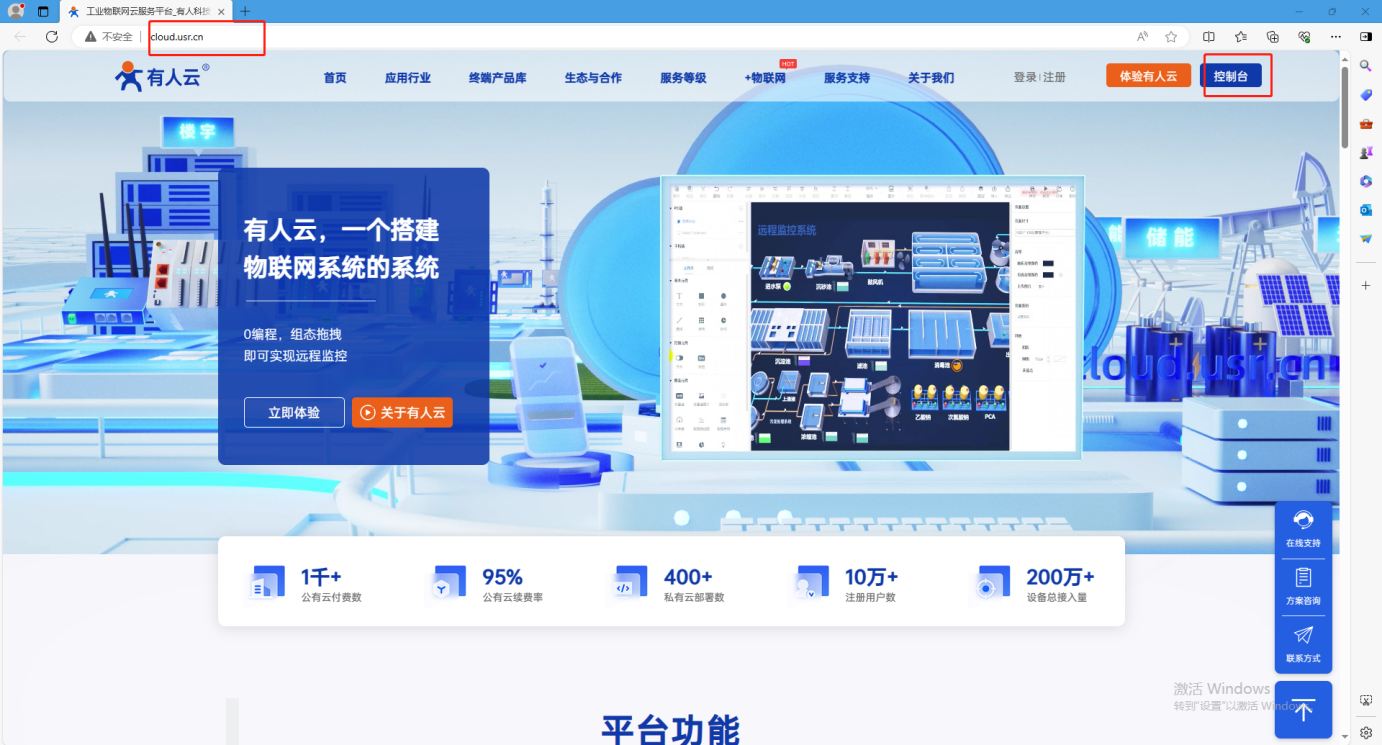

lifj.com.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-DR164設備

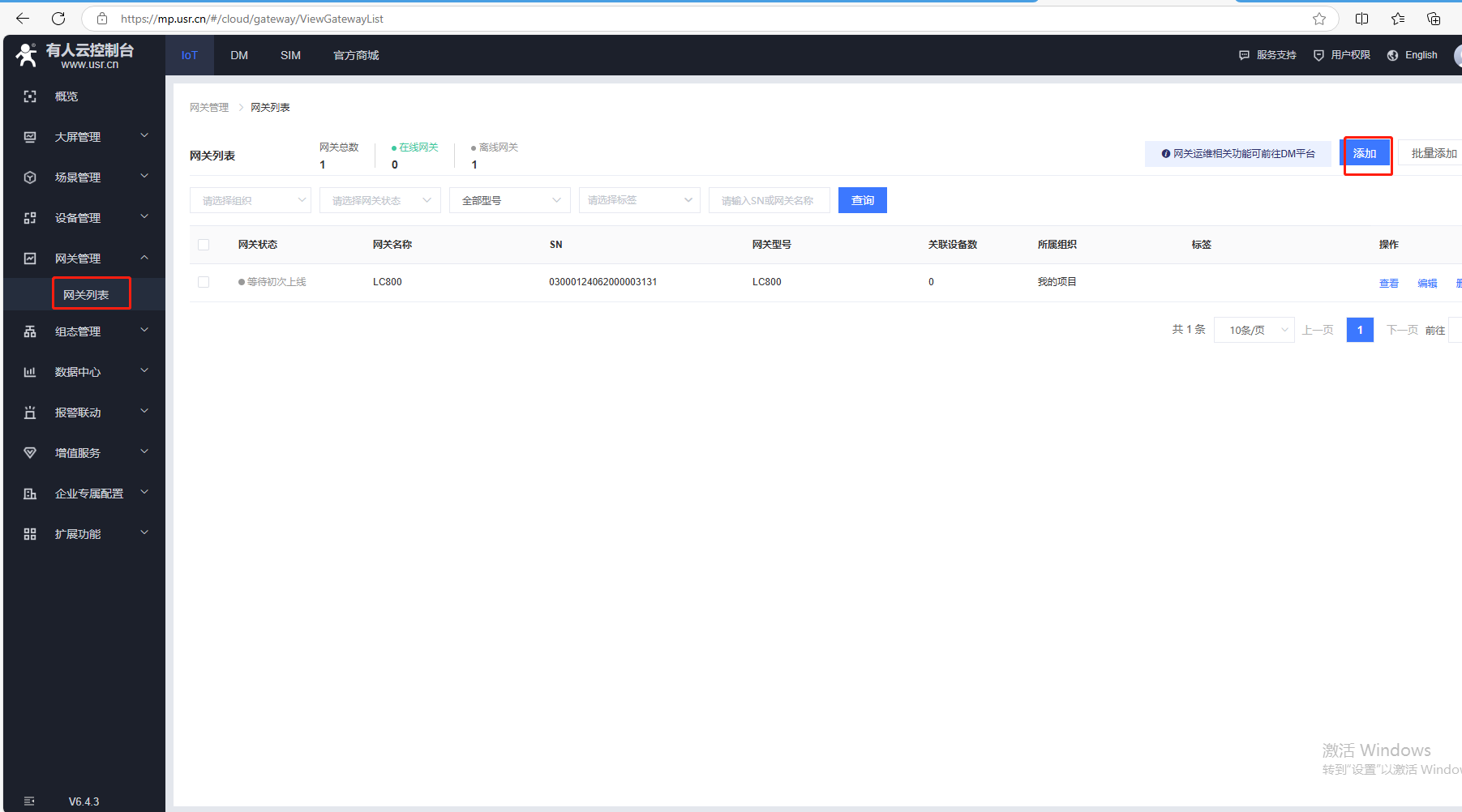

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

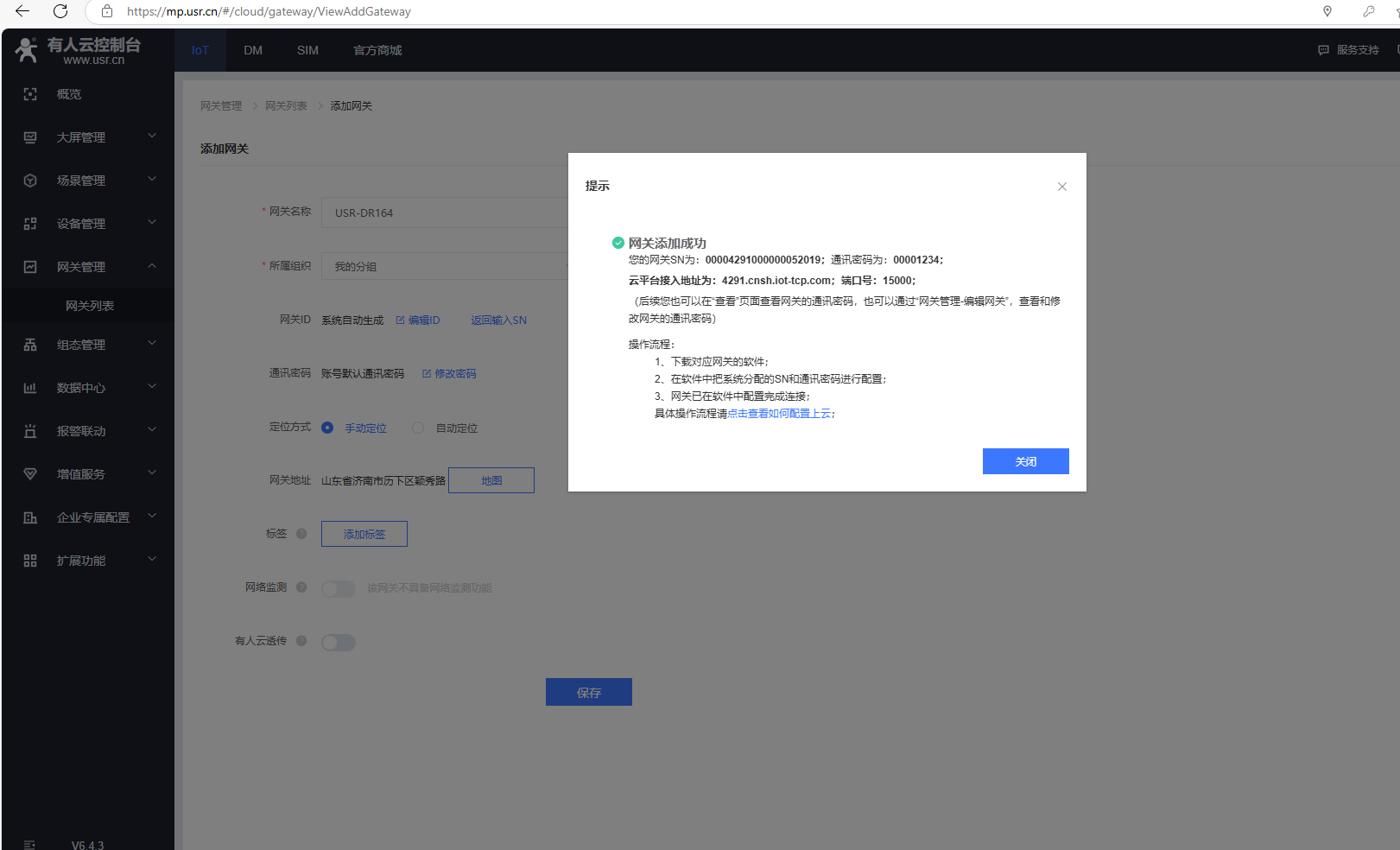

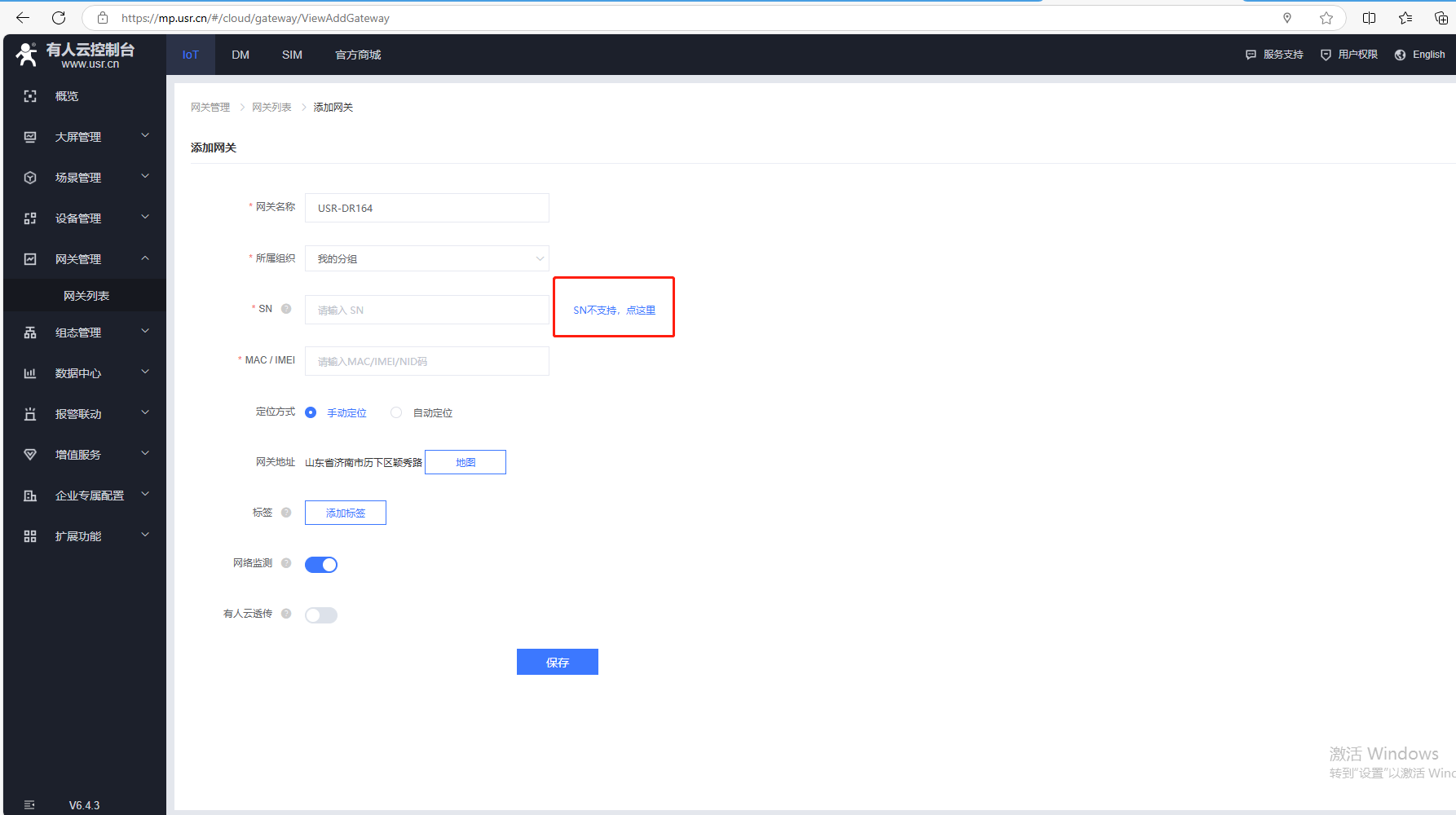

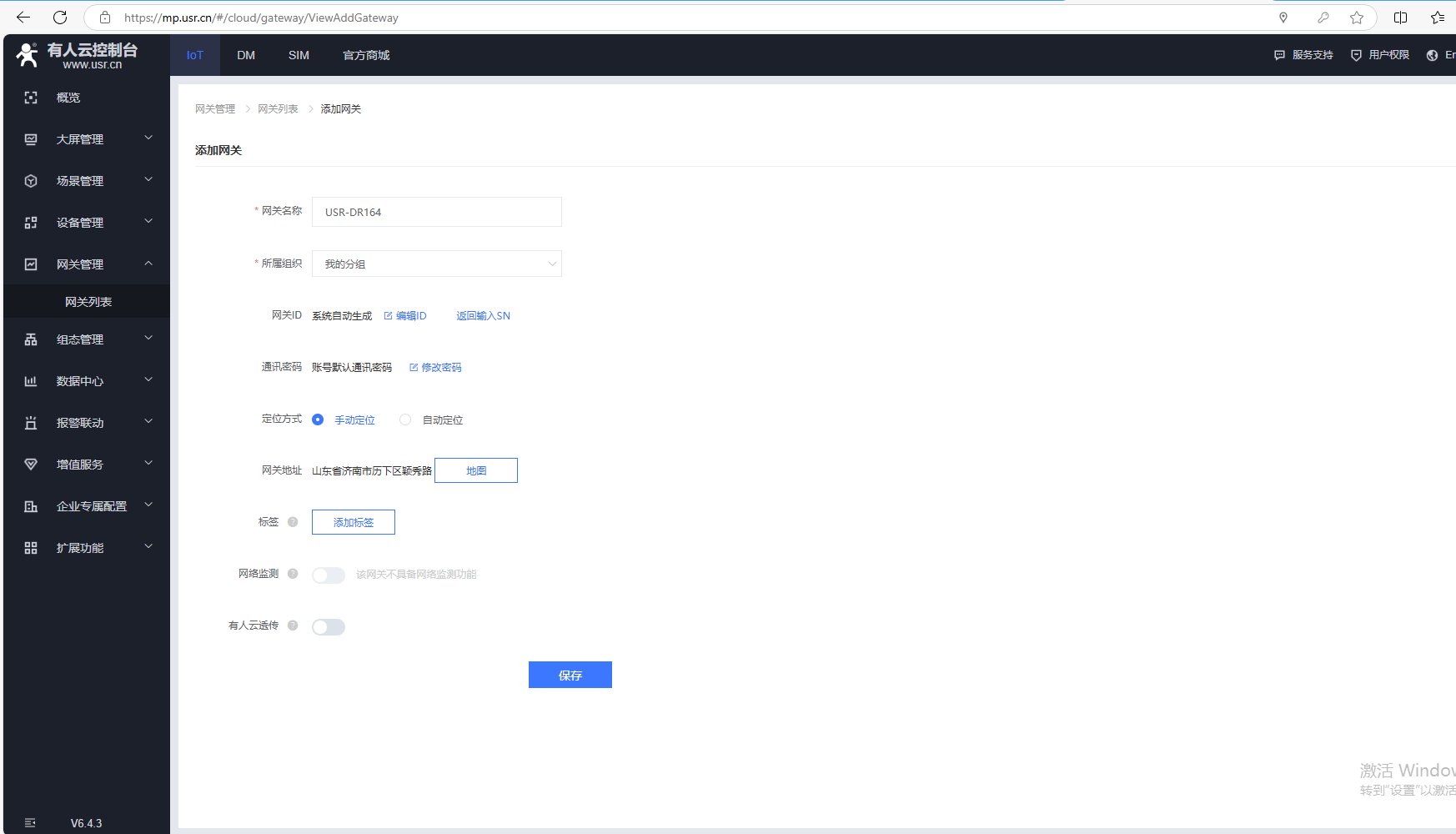

（2）USR-DR164不支持SN添加有人云的產品，在有人云添加網關的時候，點擊SN不支持點這里，自動生成ID和密碼，有人云透傳需要關閉，最后點擊保存。

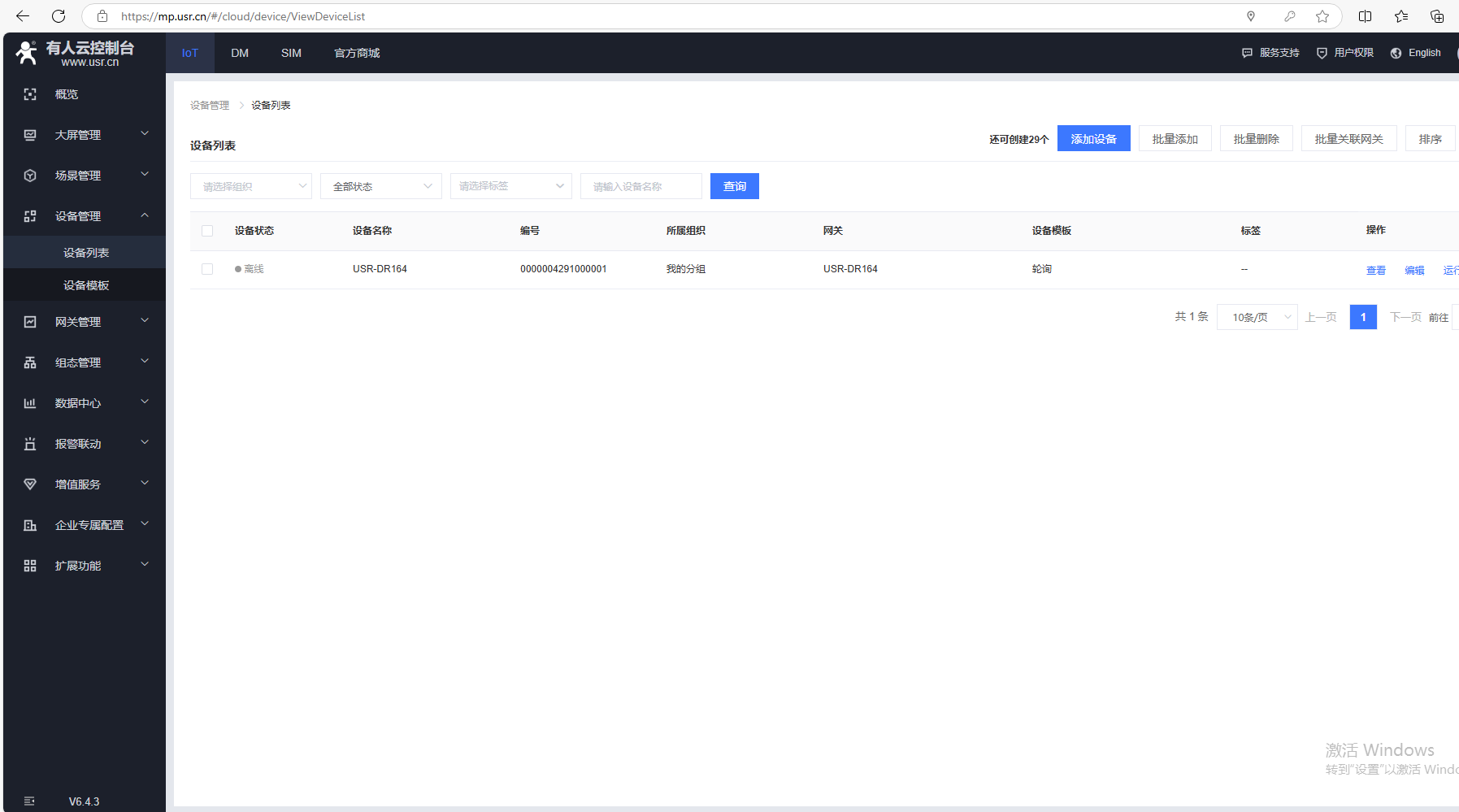

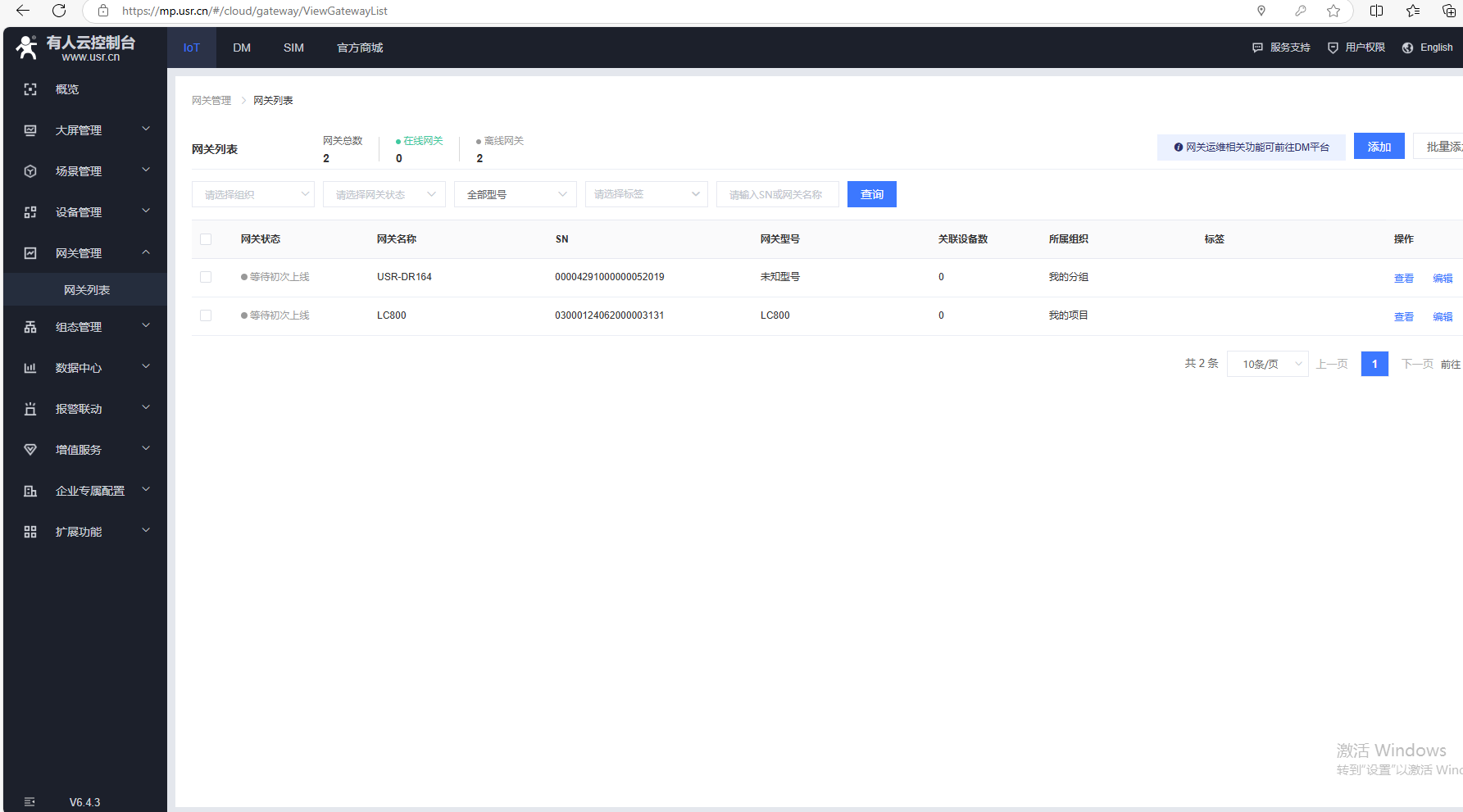

（3）添加完成，返回網關列表。

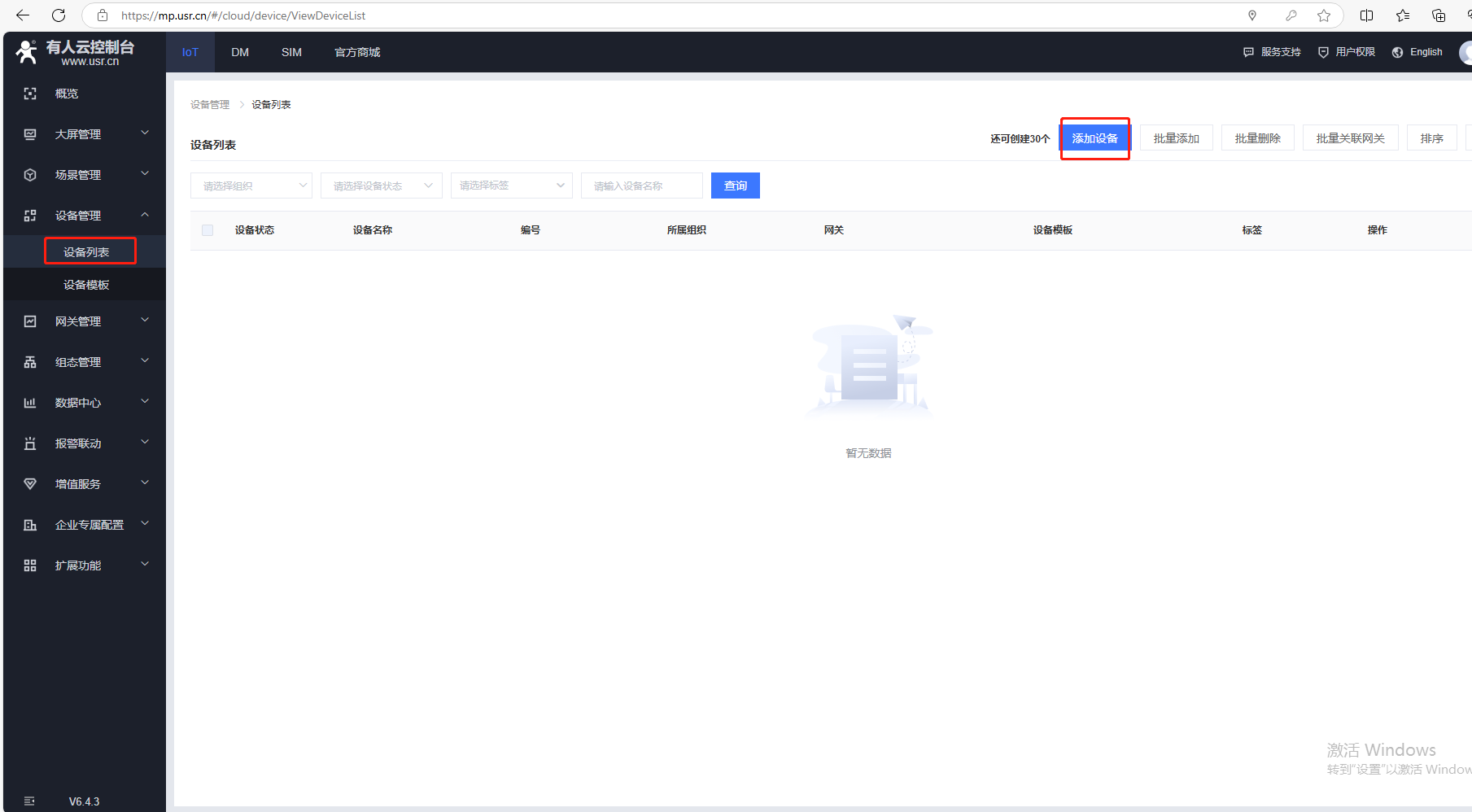

（4）添加設備，點擊設備管理，點擊設備列表，點擊添加設備。

（5）添加模板，輸入設備名稱，點擊選擇模板。

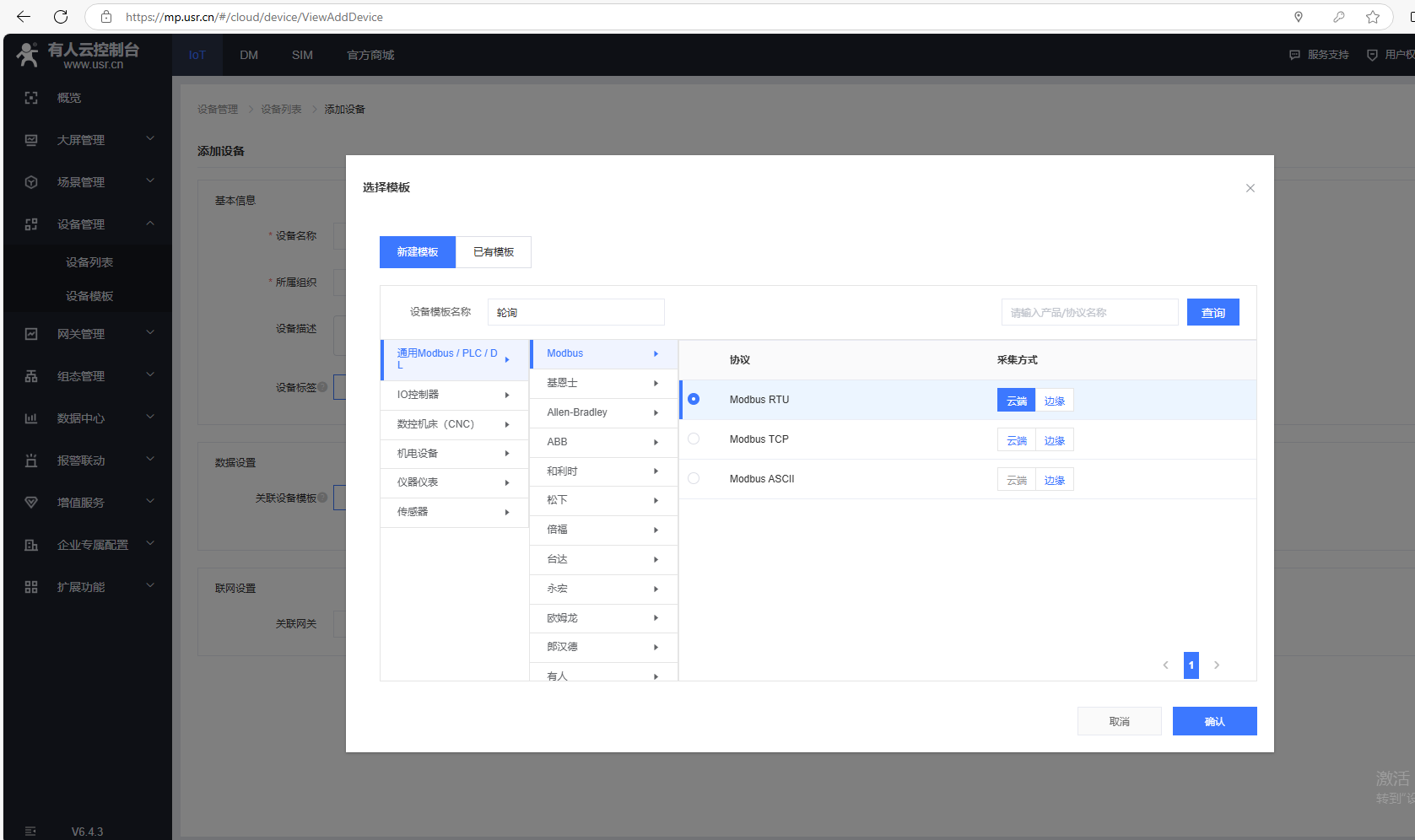

選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

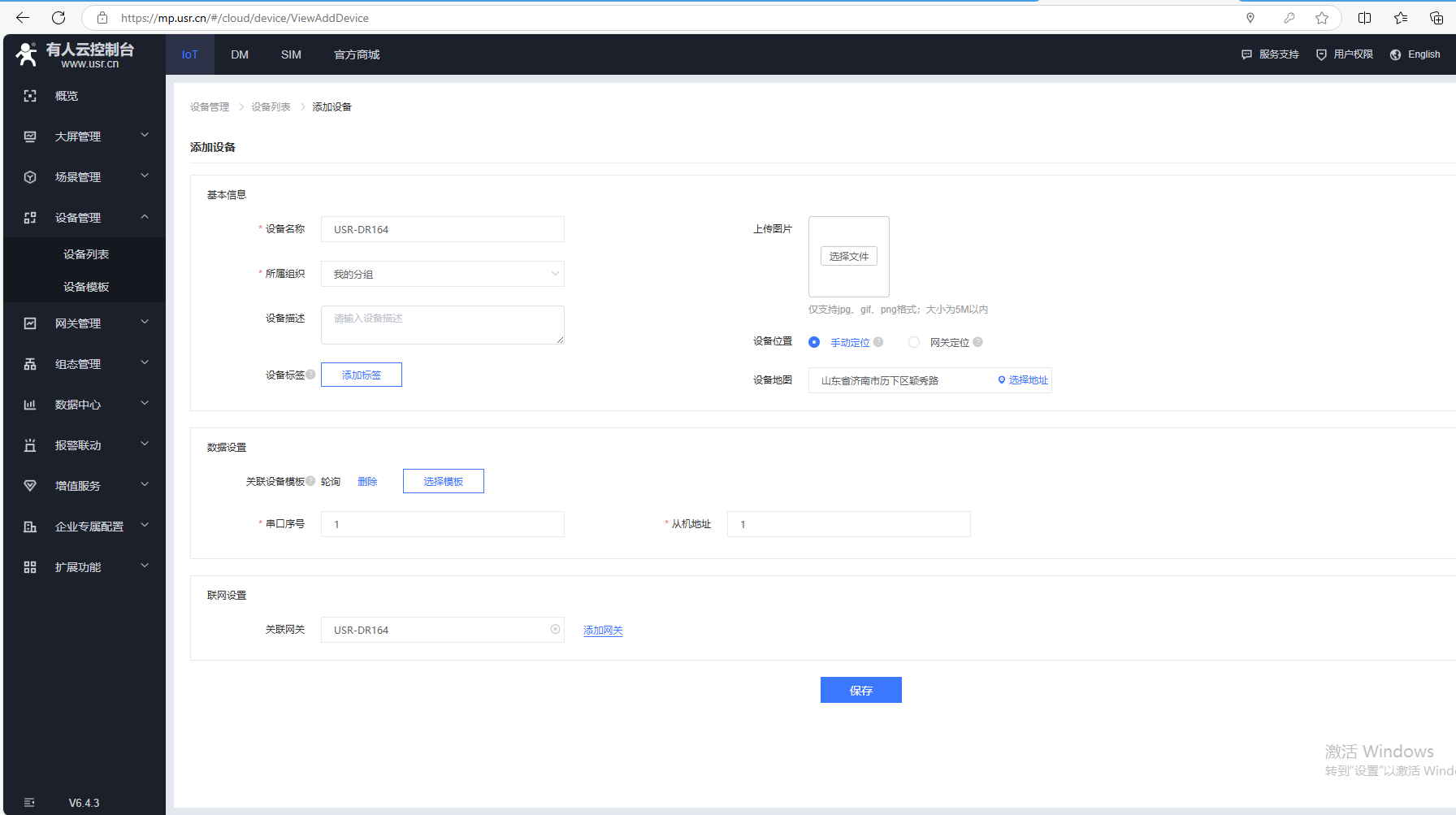

（6）添加從機，串口序號默認1，從機地址1（實際應用，填所接串口設備的十進制從機地址號）

聯網設置，關聯網關選擇自身設備，USR-DR164，最后點擊保存。

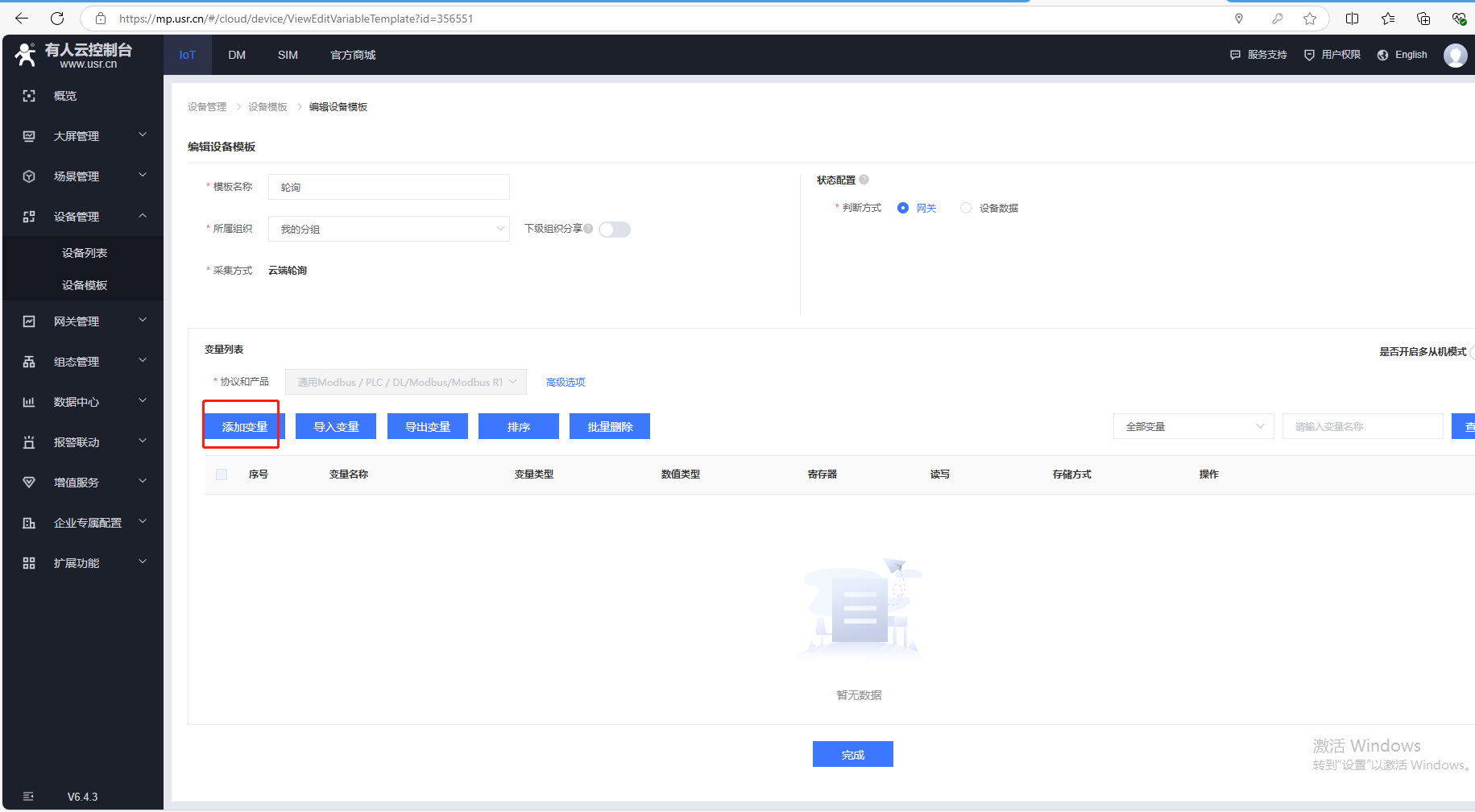

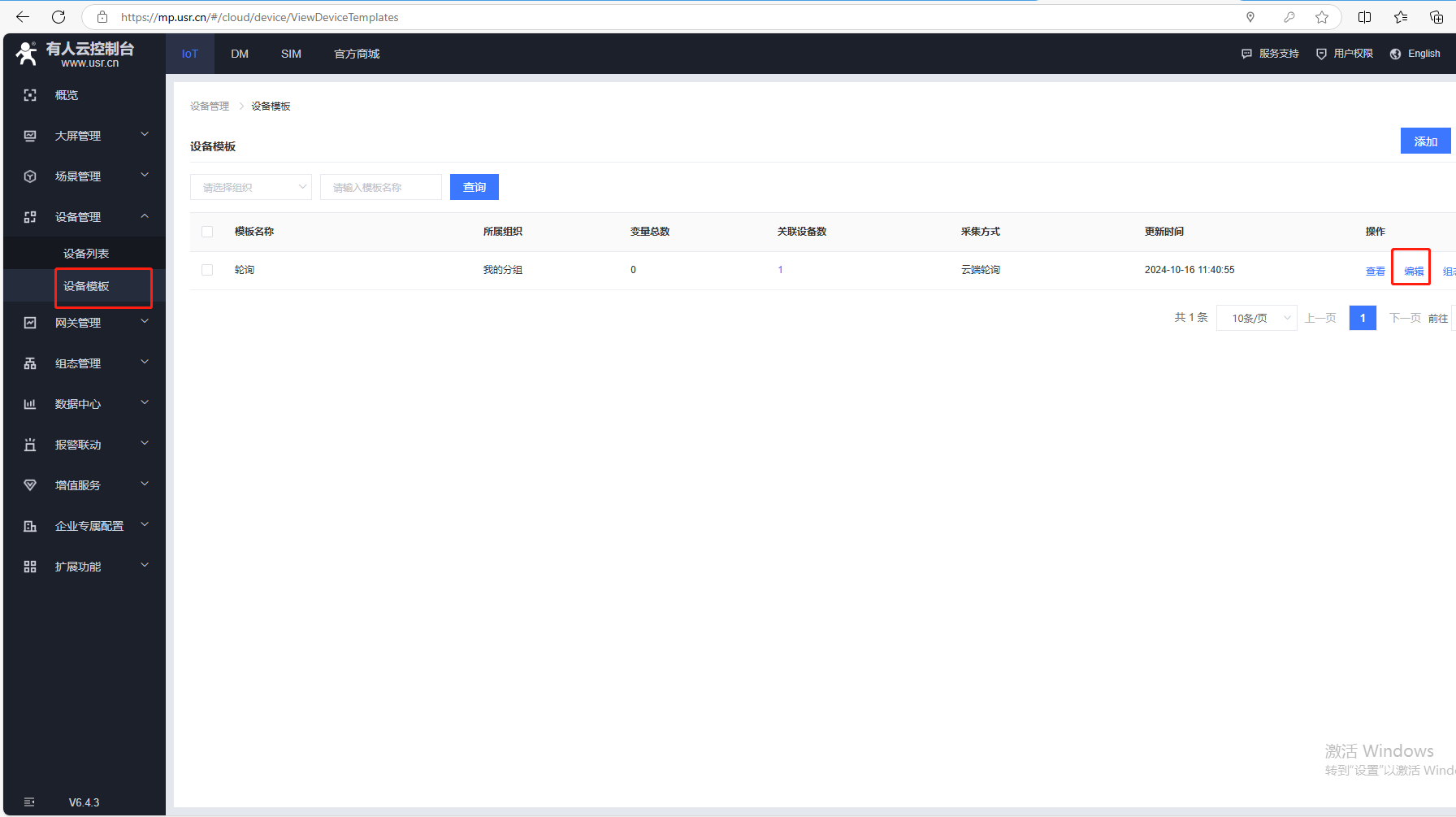

（7）添加變量，點擊設備管理，點擊設備模板，點擊編輯。

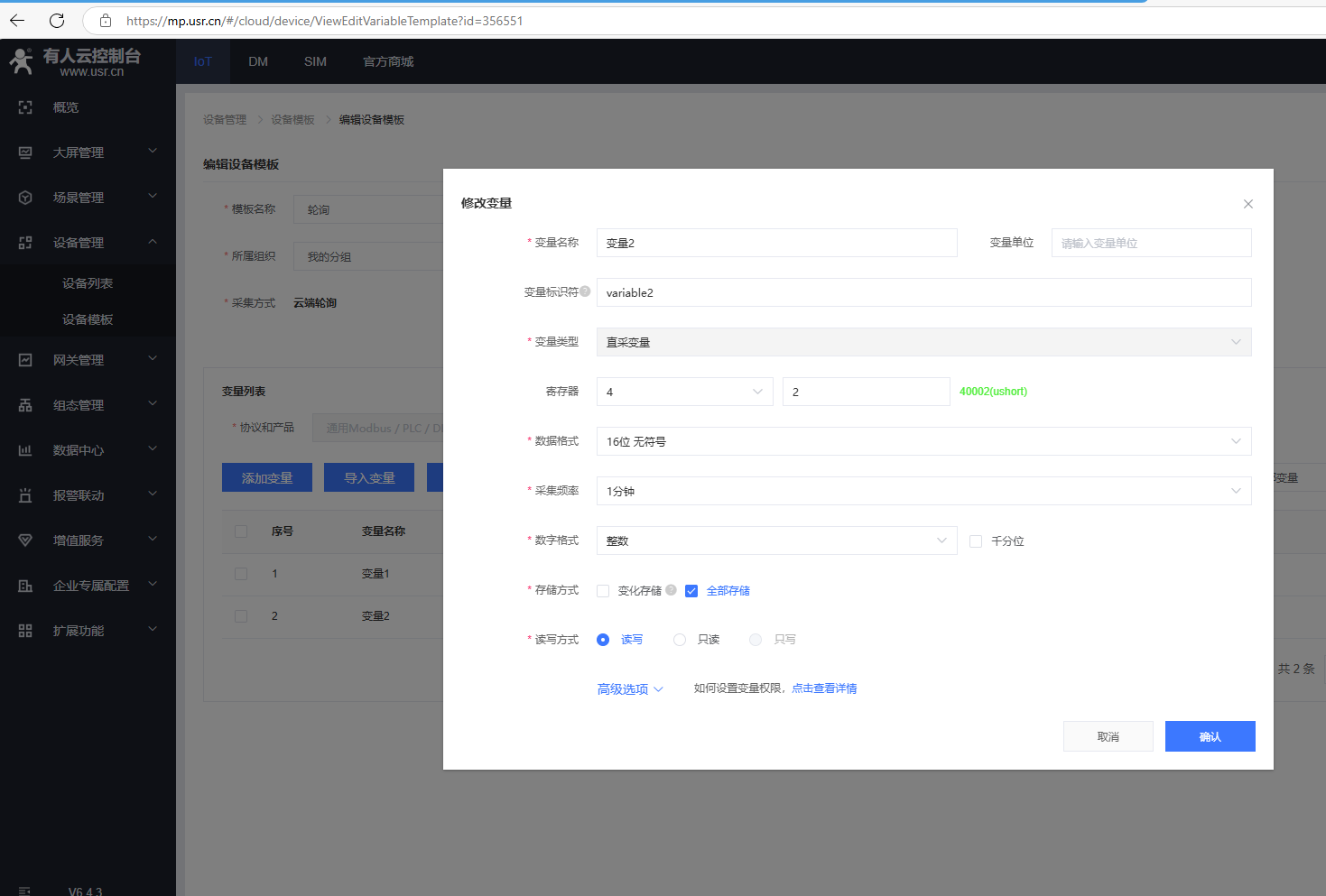

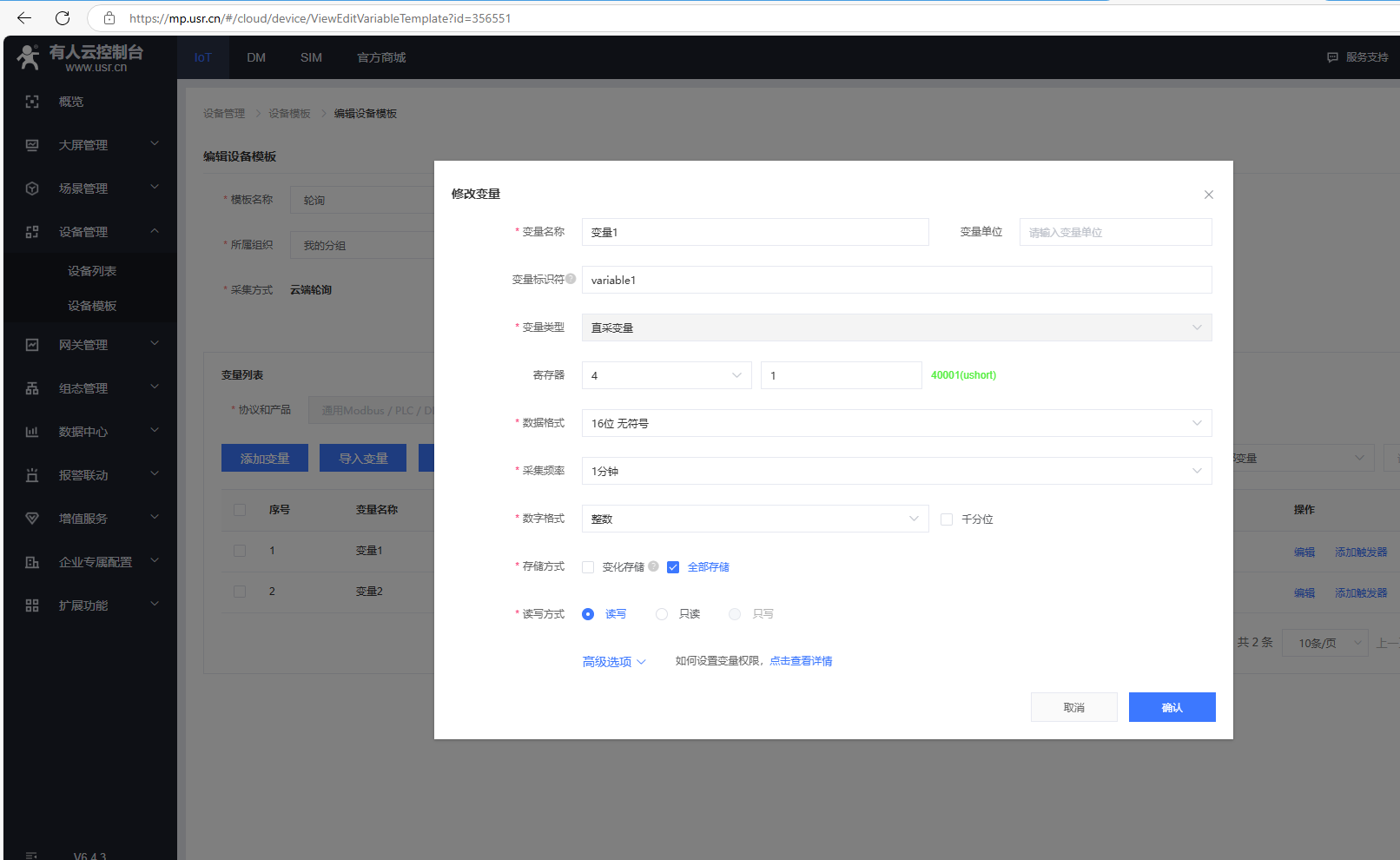

輸入變量名稱，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。

變量設置2（對應實際寄存器地址十進制1，實際寄存器地址十進制加1，填入變量）。

采集頻率1分鐘。

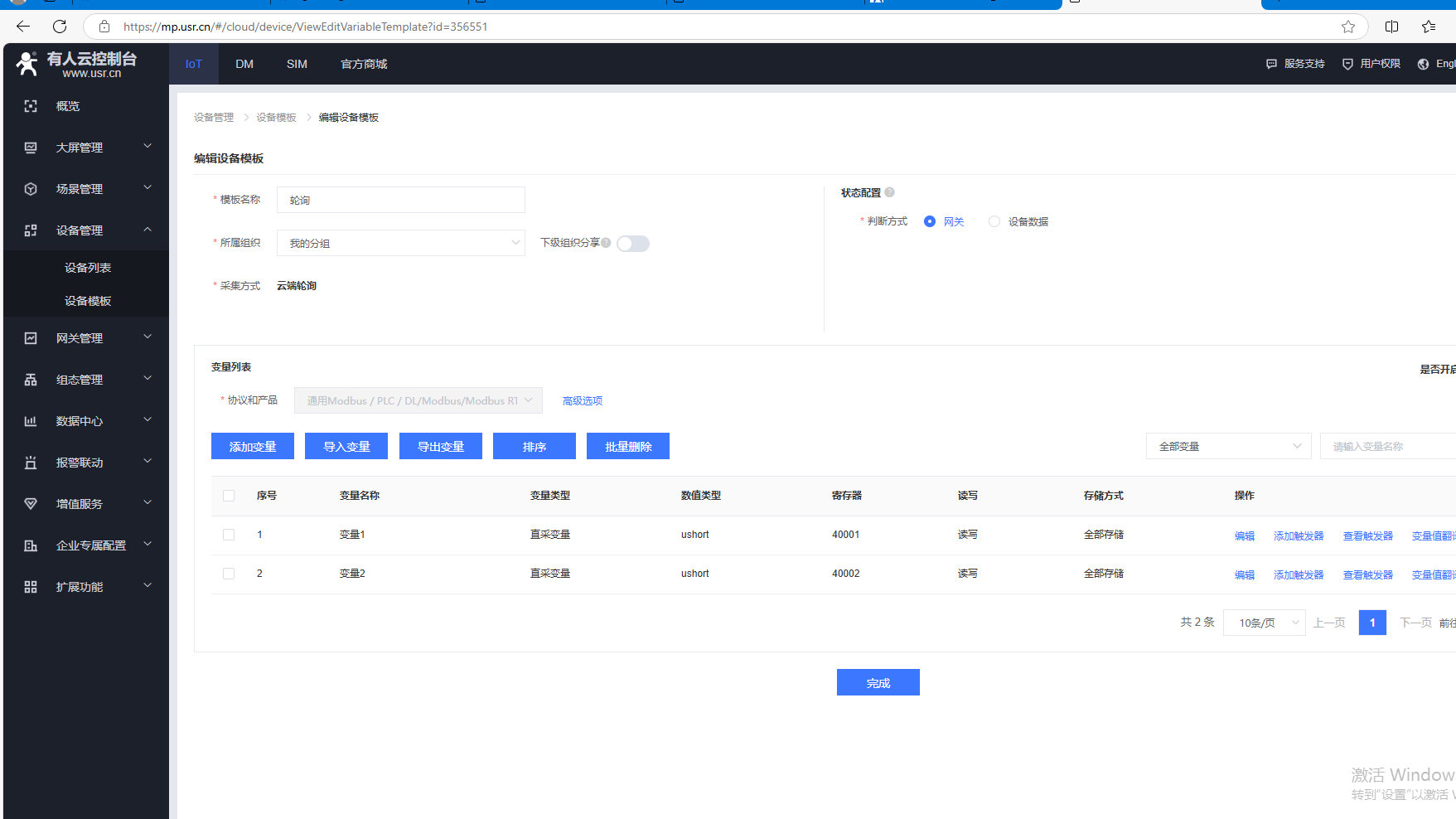

可以選擇存儲方式和讀寫方式，點擊確認，最后點擊完成。

四、USR-DR164參數設置

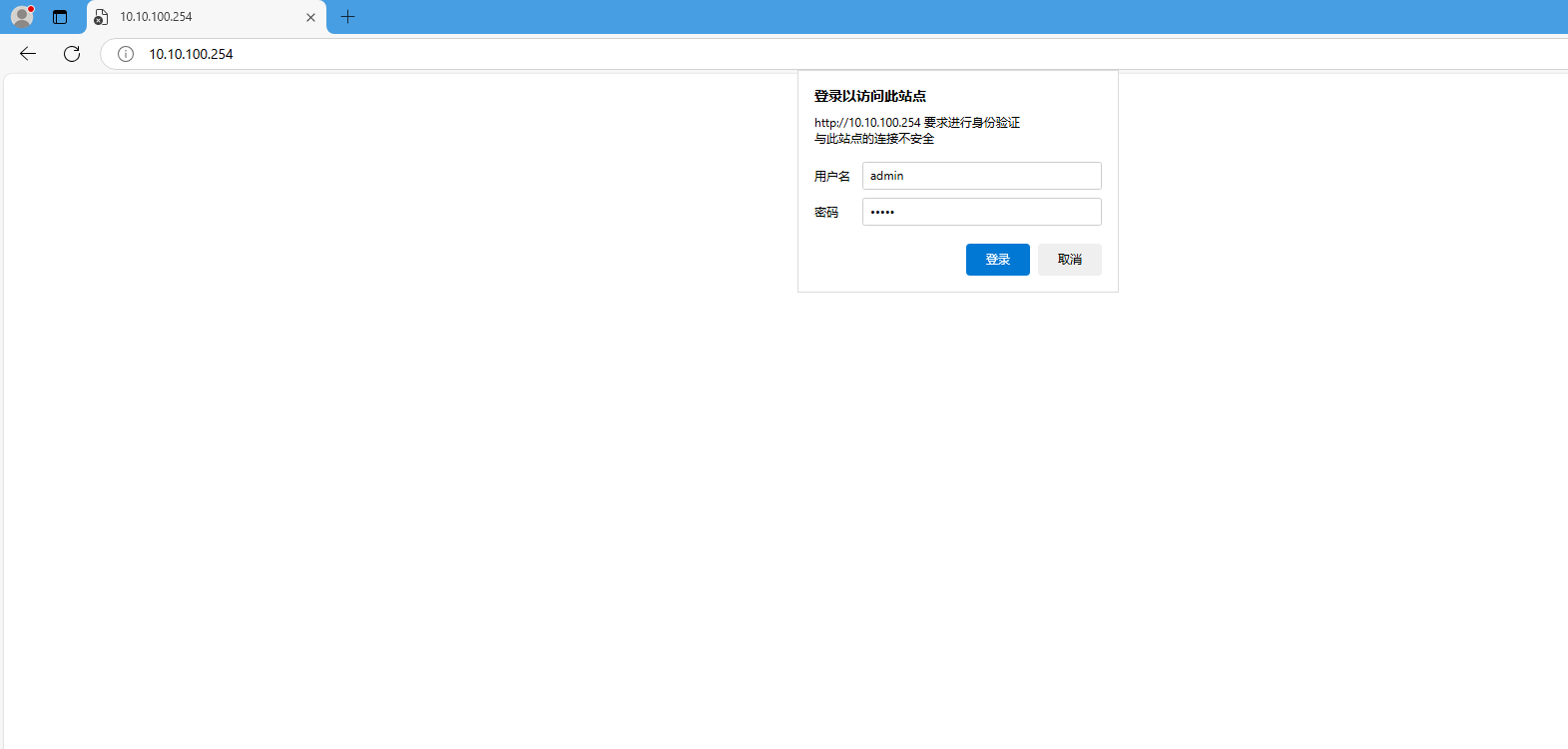

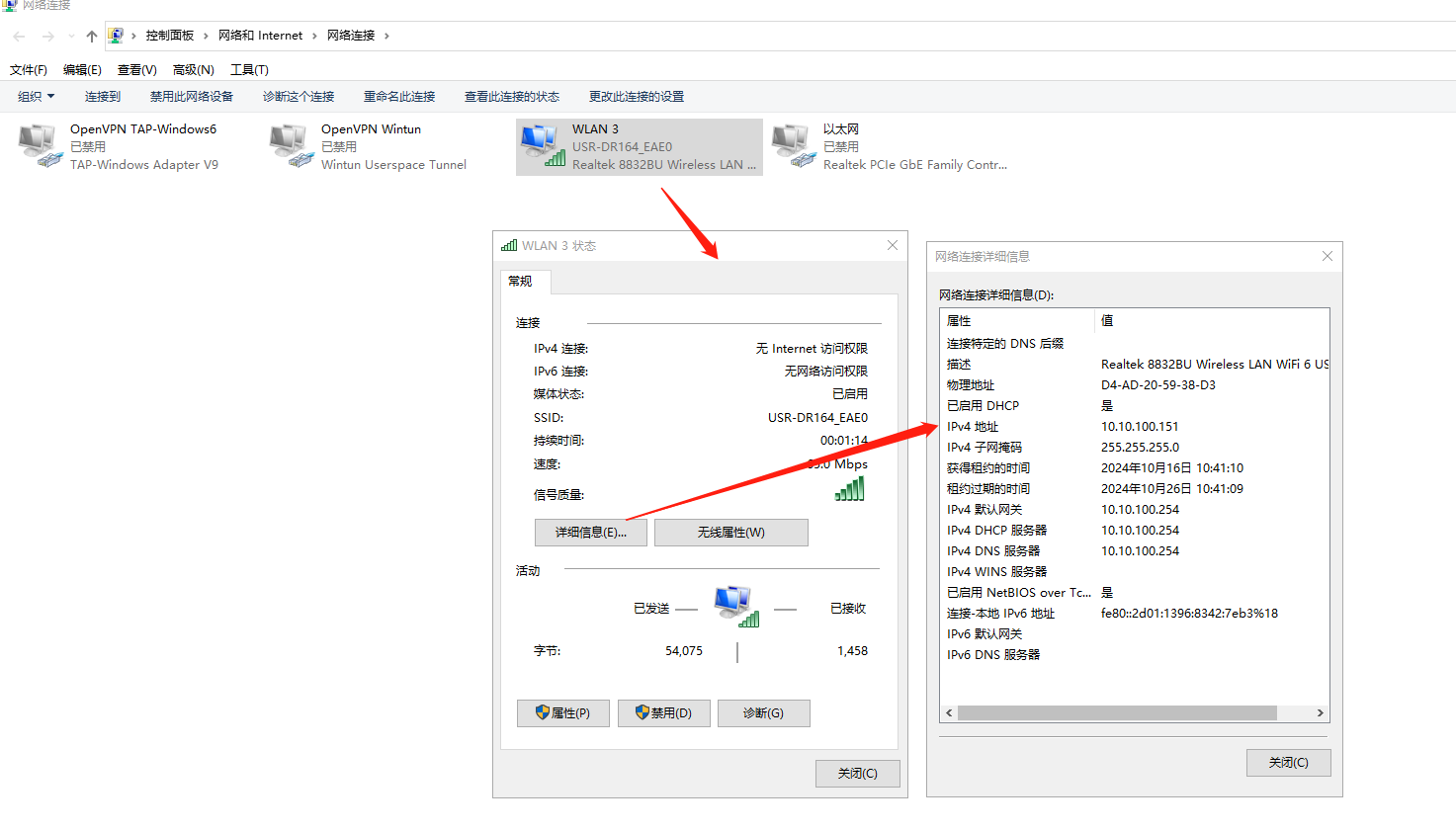

1、電腦連接USR-DR164的WiFi，瀏覽器輸入10.10.100.254登陸網頁

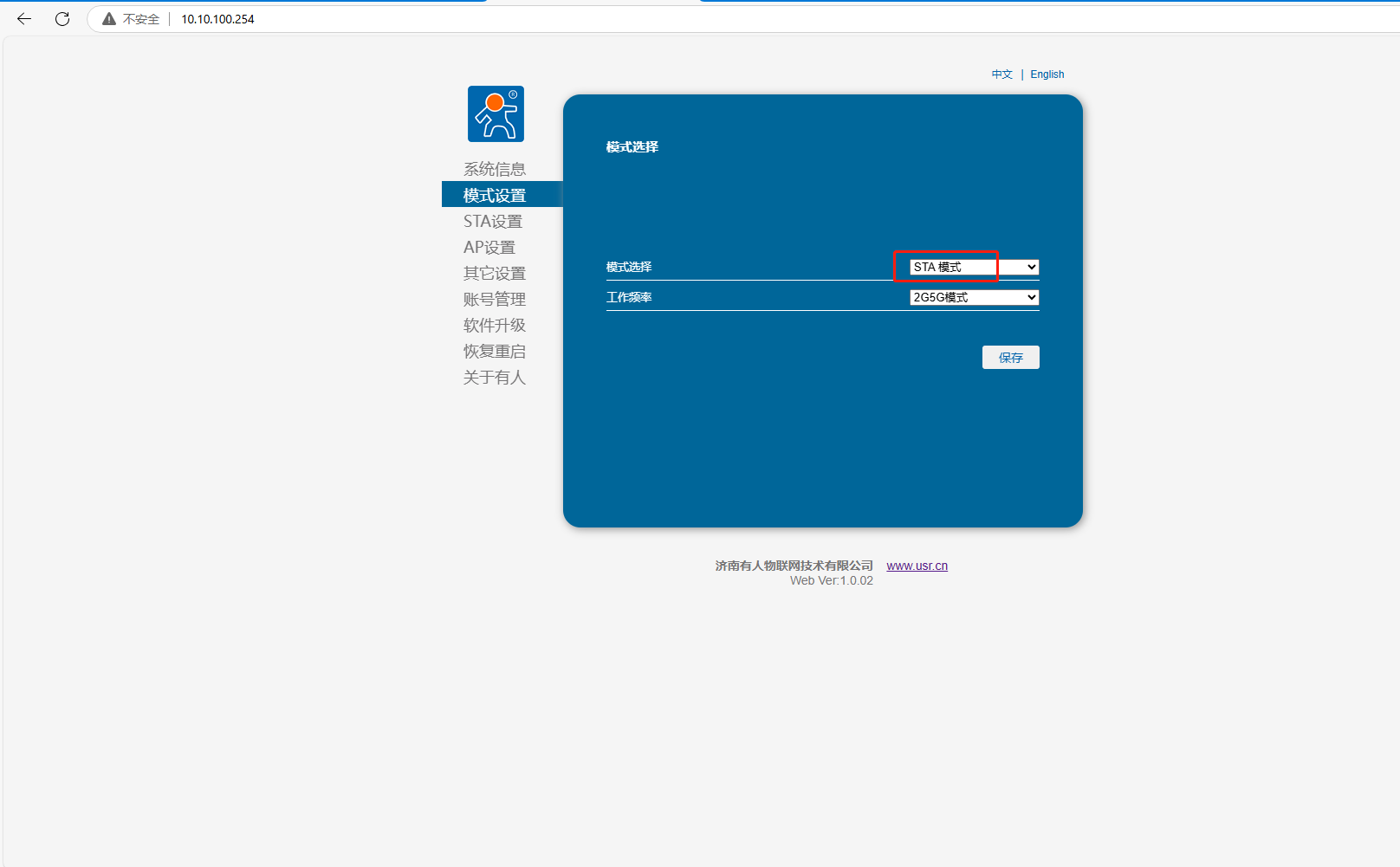

2、模式設置STA模式，點擊保存

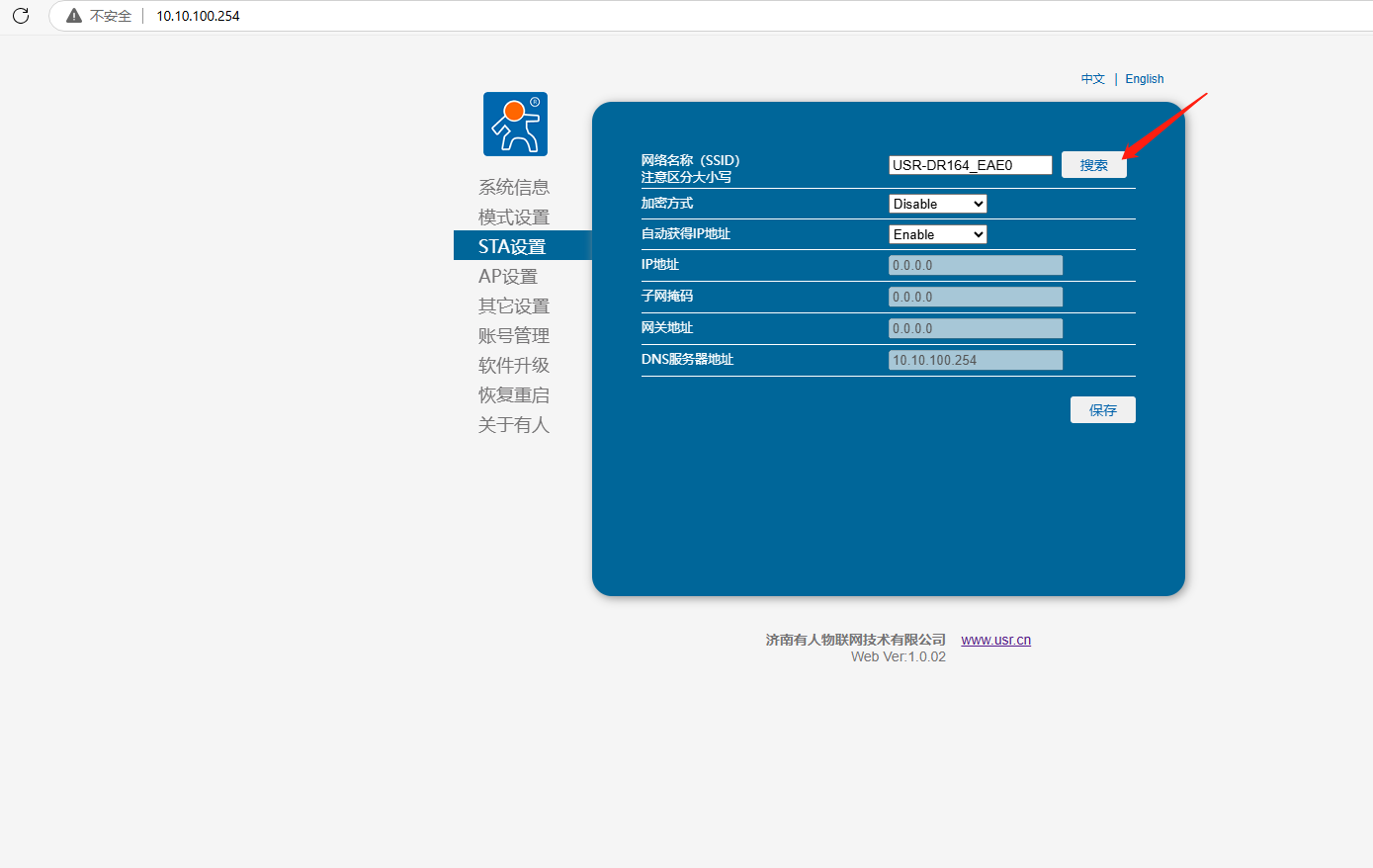

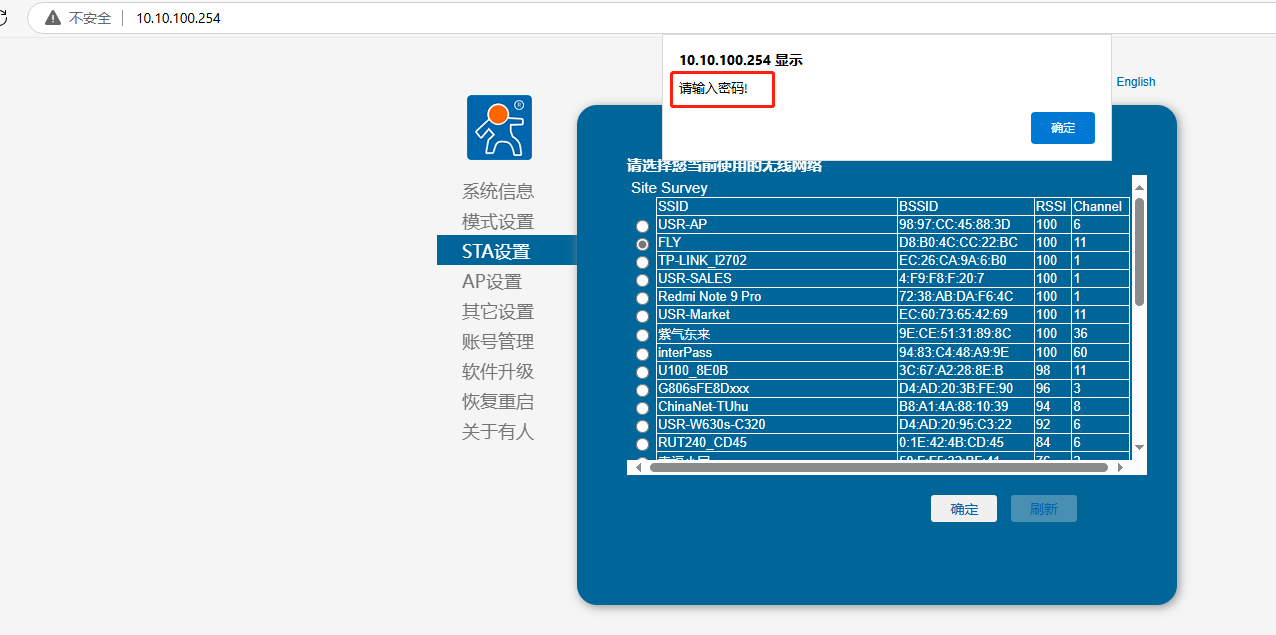

3、STA設置

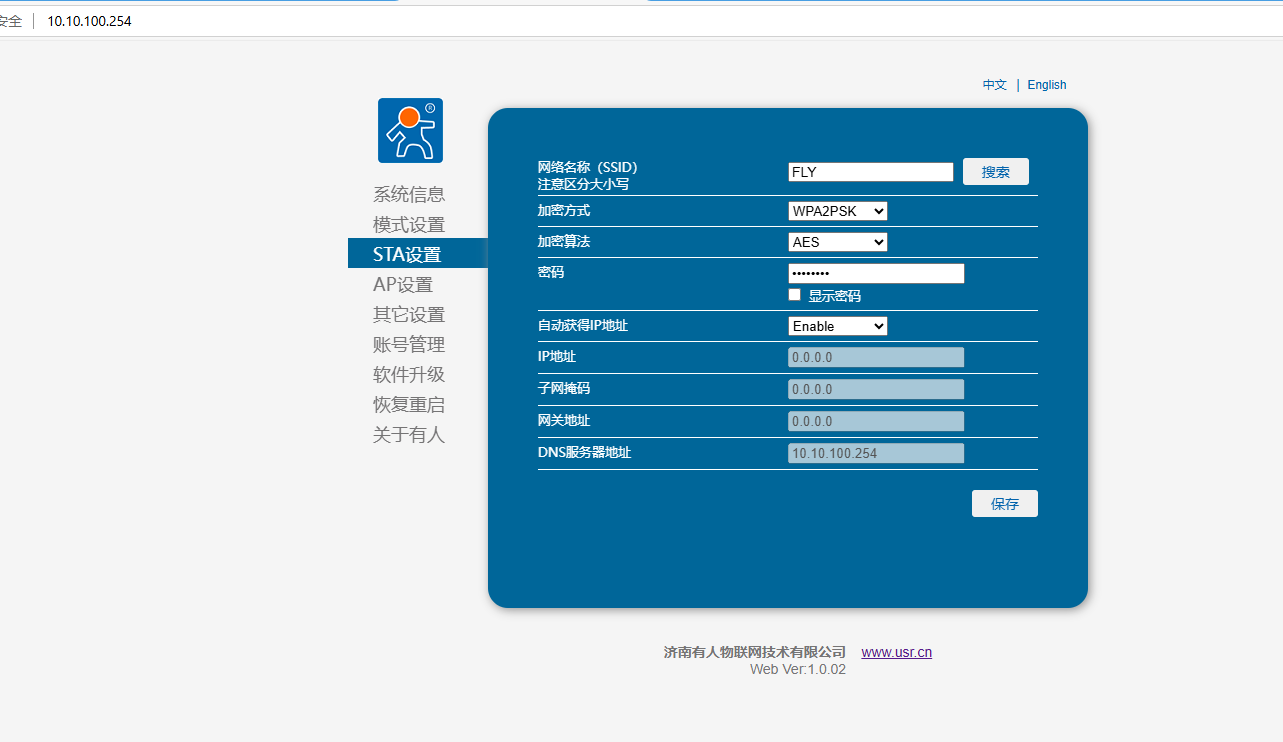

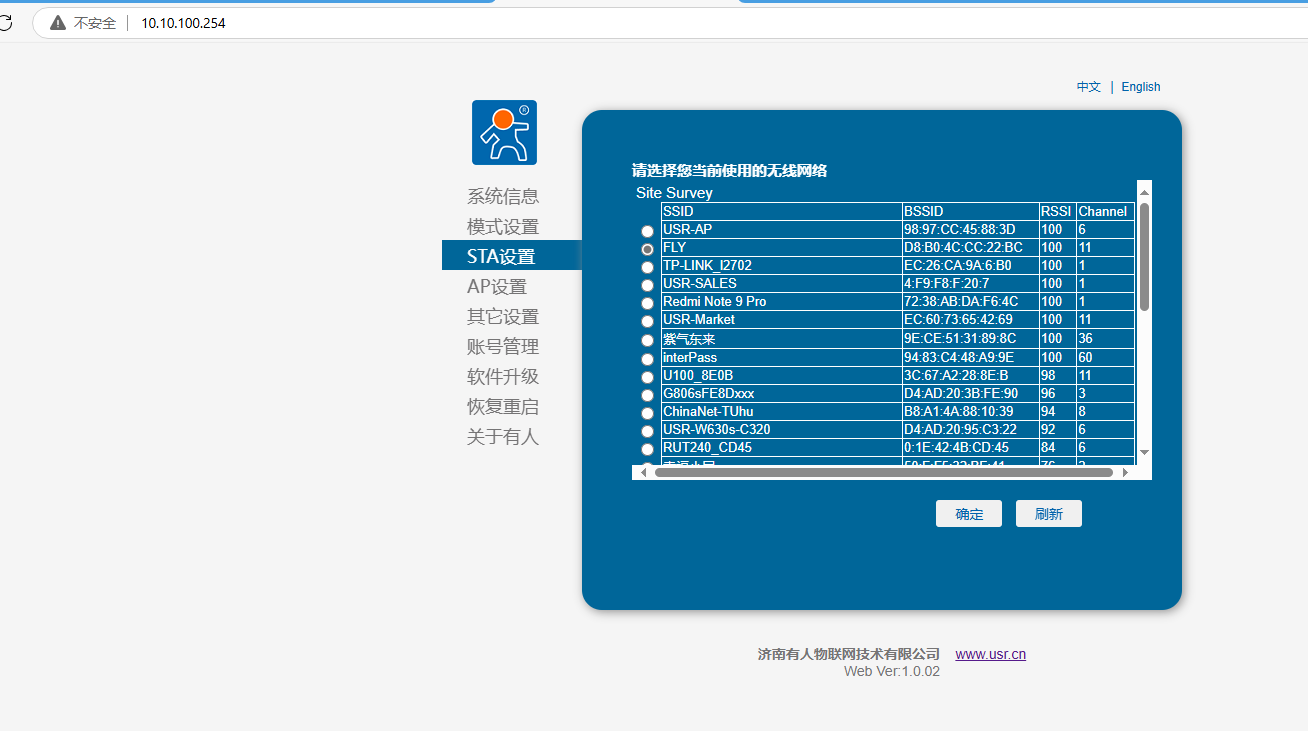

搜索要連接的可以上外網的路由器WiFi，輸入密碼，點擊保存。

4、其他設置

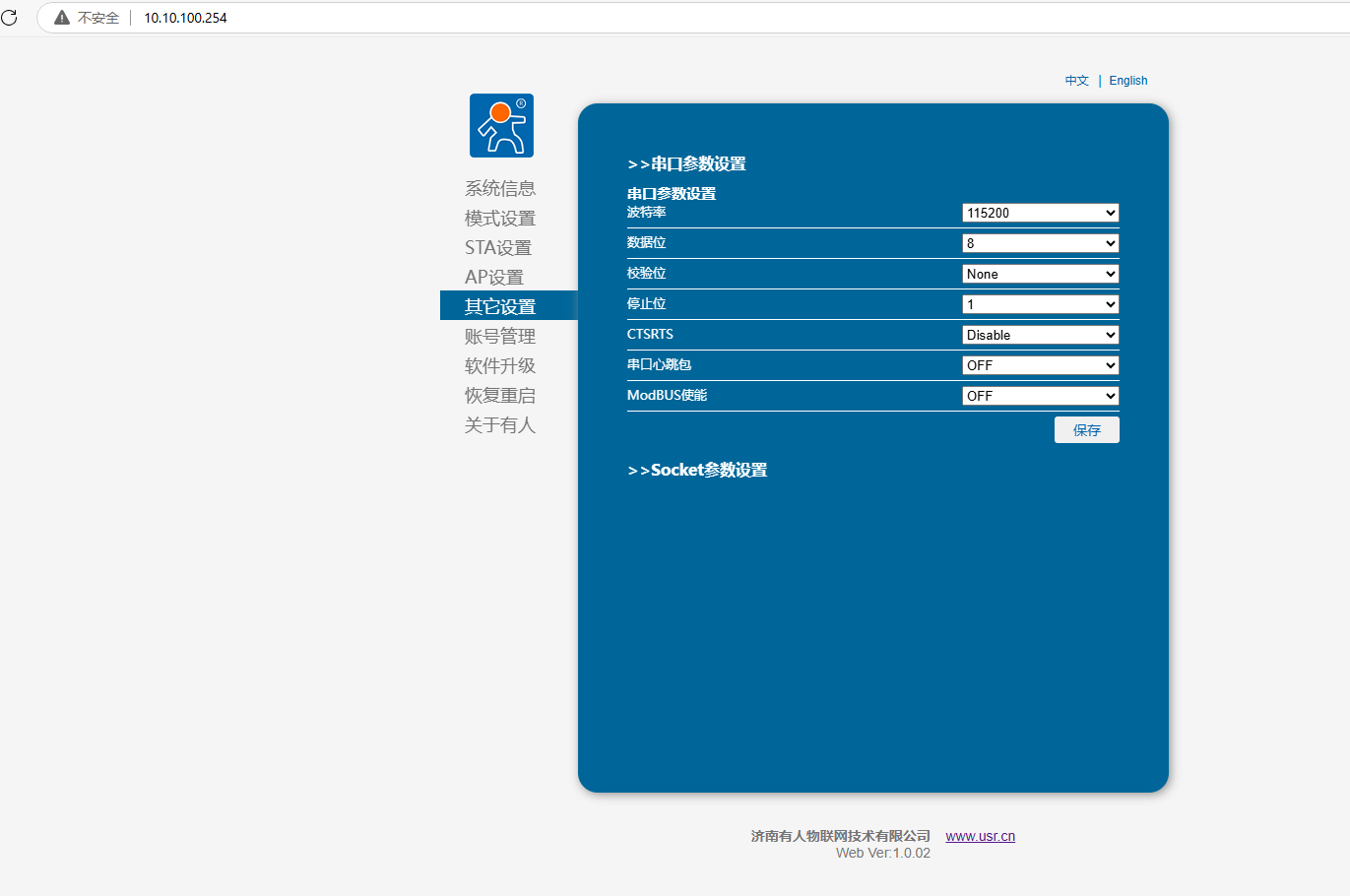

串口參數設置：串口參數波特率115200。

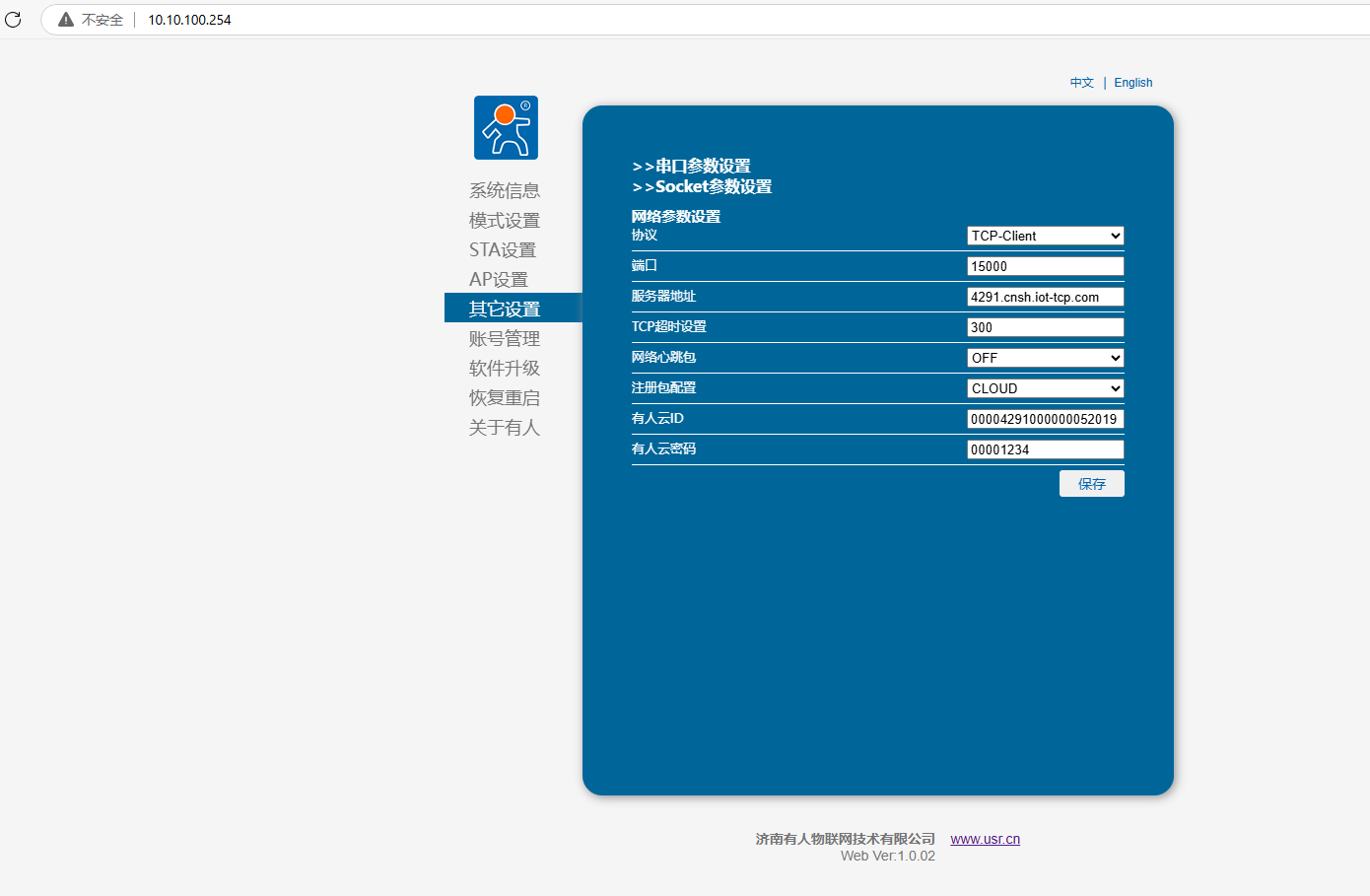

Socket參數設置：

協議TCP-Client，端口15000，服務器地址填4291.cnsh.iot-tcp.com。

開啟注冊包，選擇CLOUD，設備ID填添加有人云的ID 00004291000000052019，通信密碼填00001234，點擊保存。

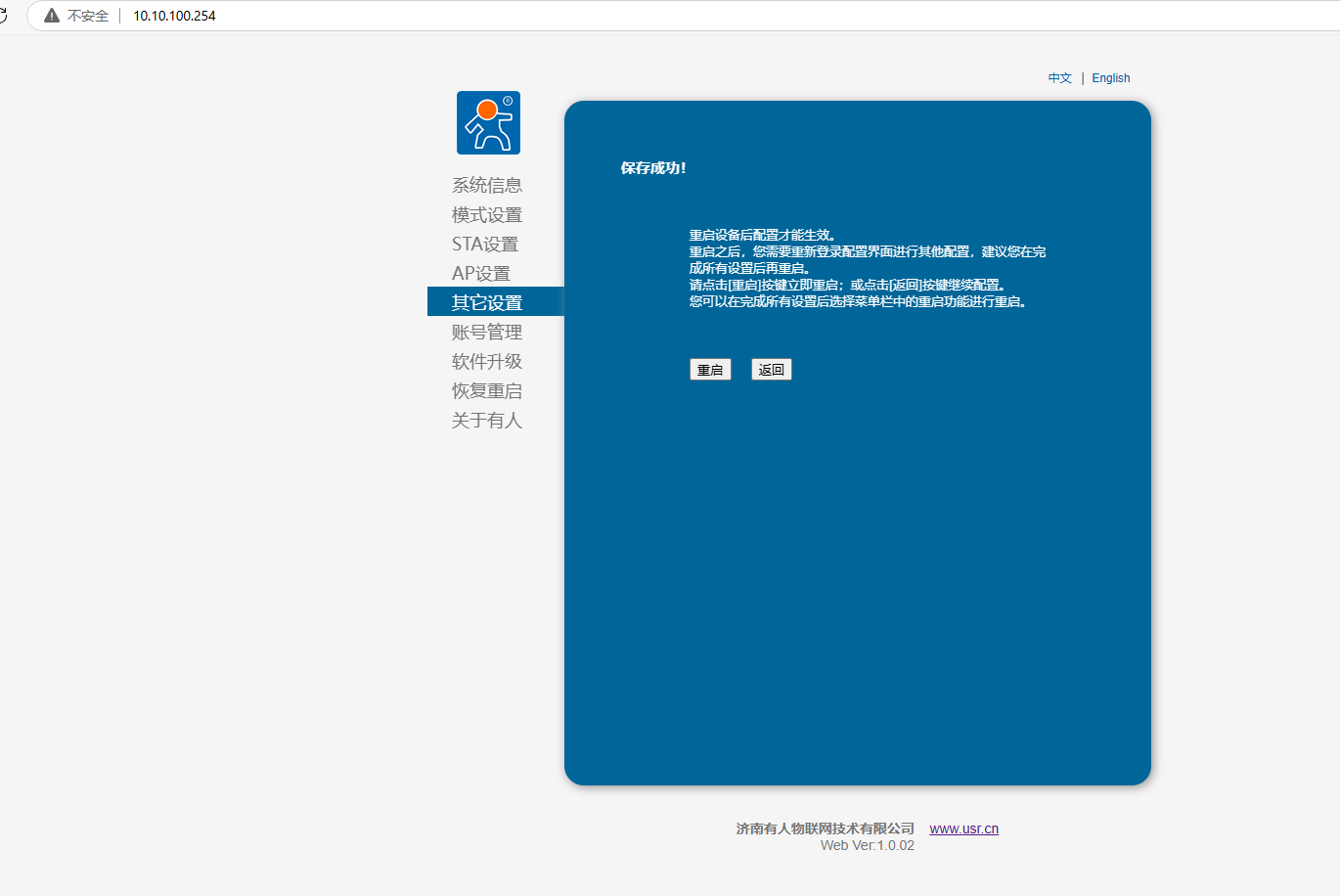

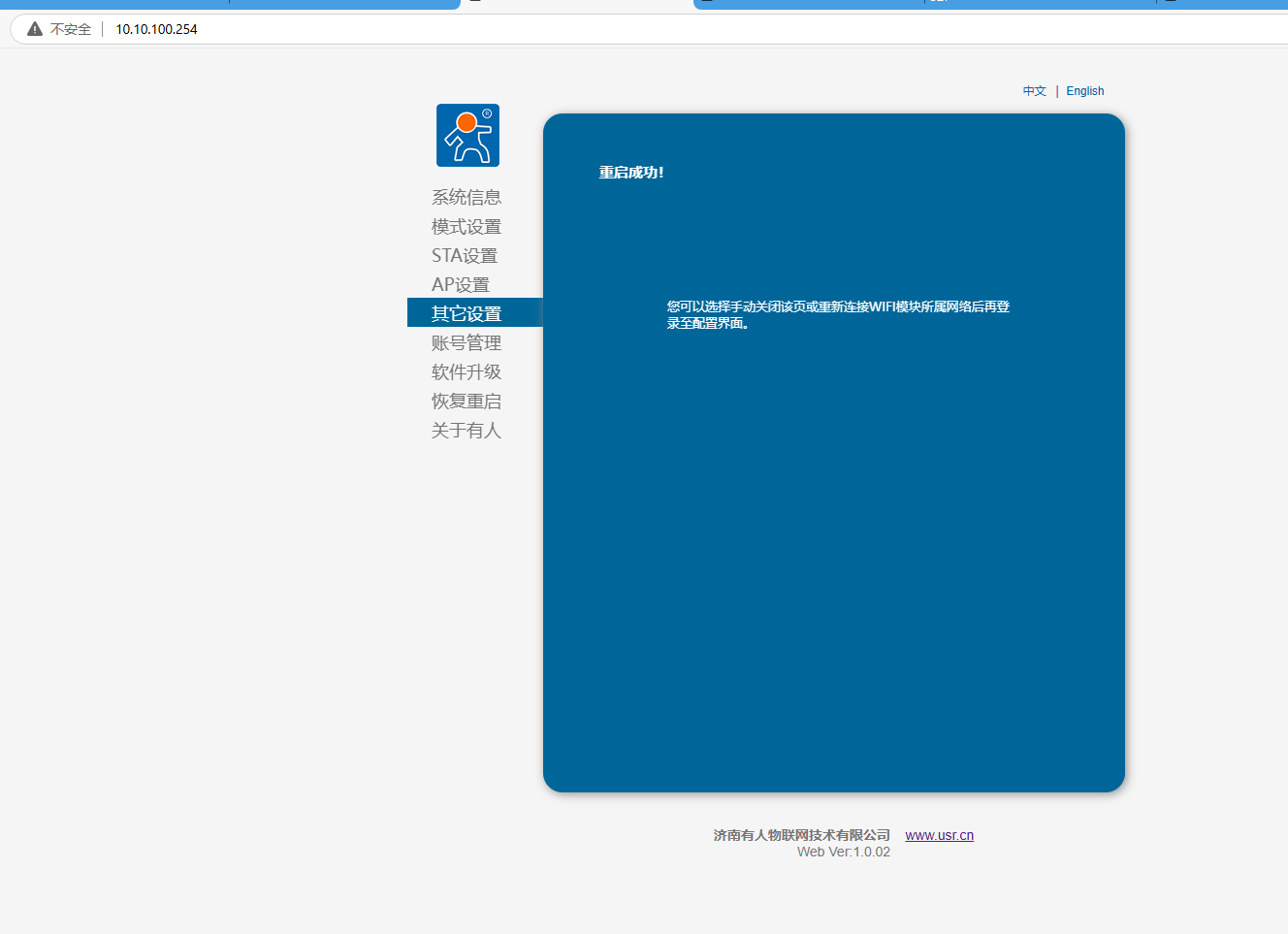

5、模塊重啟

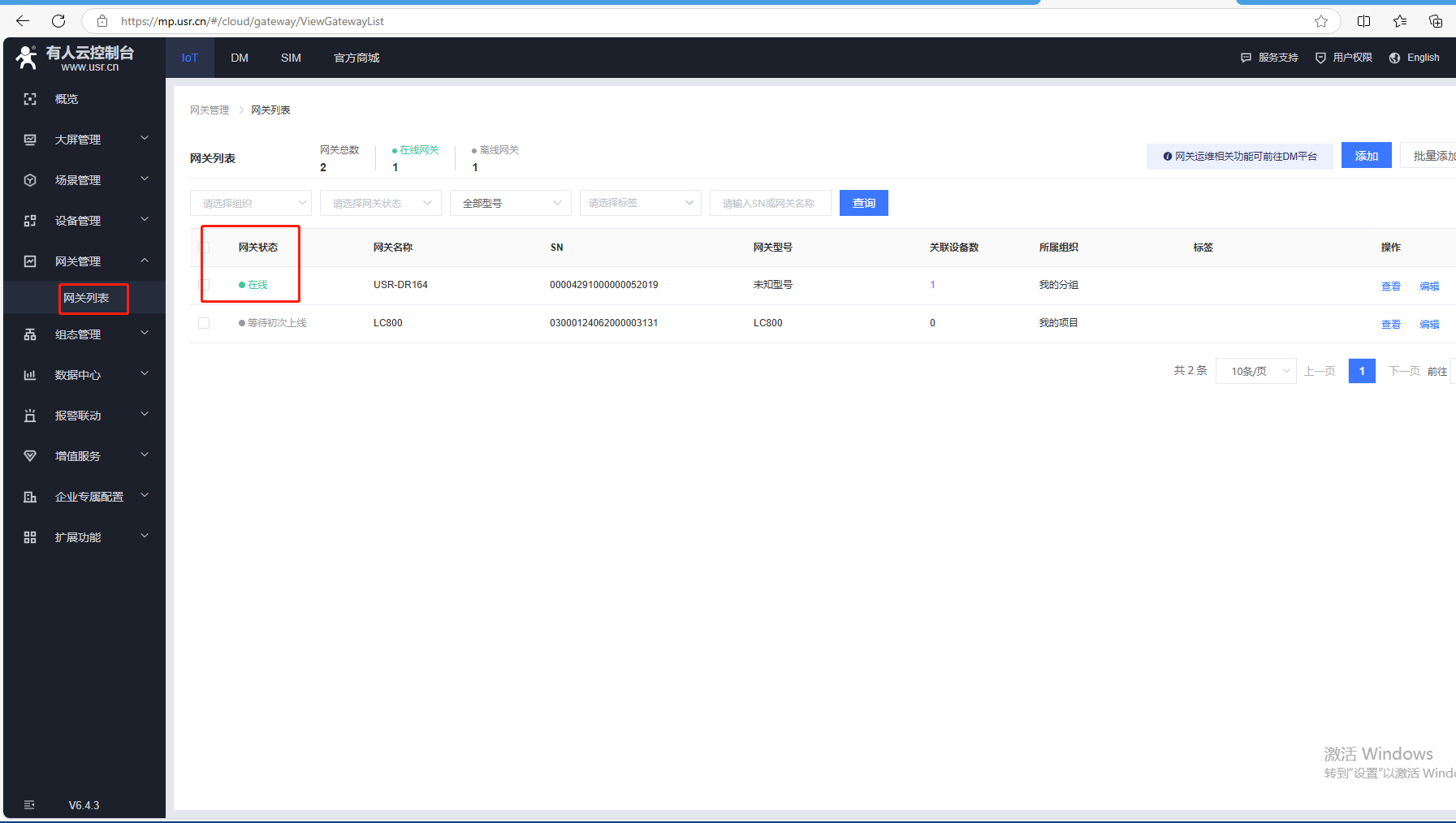

6、有人云在線。

五、數據調試

1、打開串口軟件MODBUS slave軟件，配置參數

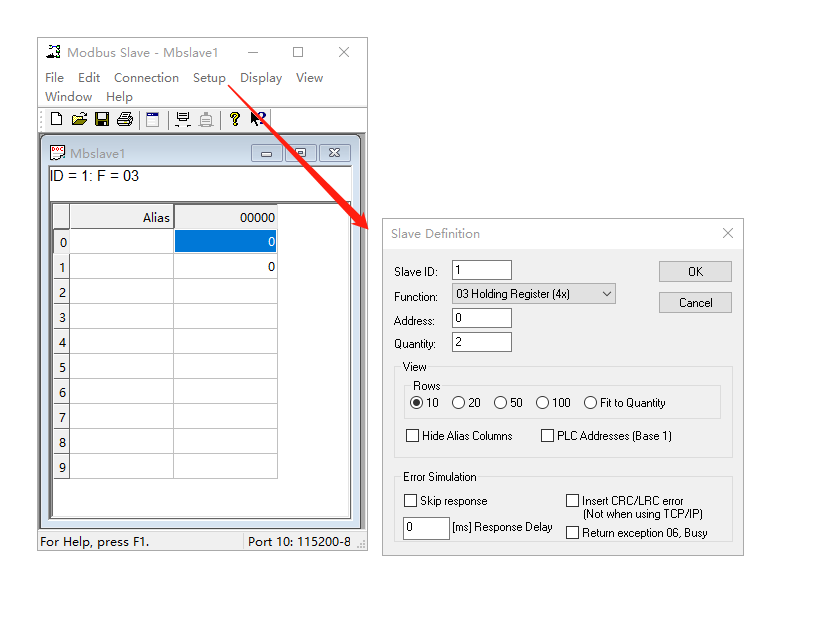

（1）點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用2。

就是模擬從機地址1，采集2個寄存器地址0、寄存器地址1的數據。

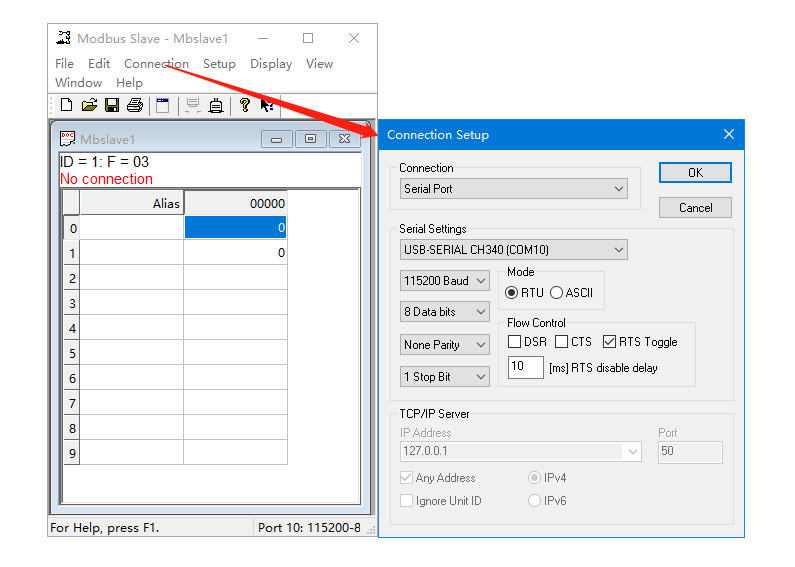

（2）點擊Connection,選擇串口，對應USR-DR164所接USB-RS485串口線的COM口號，串口參數和USR-DR164串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

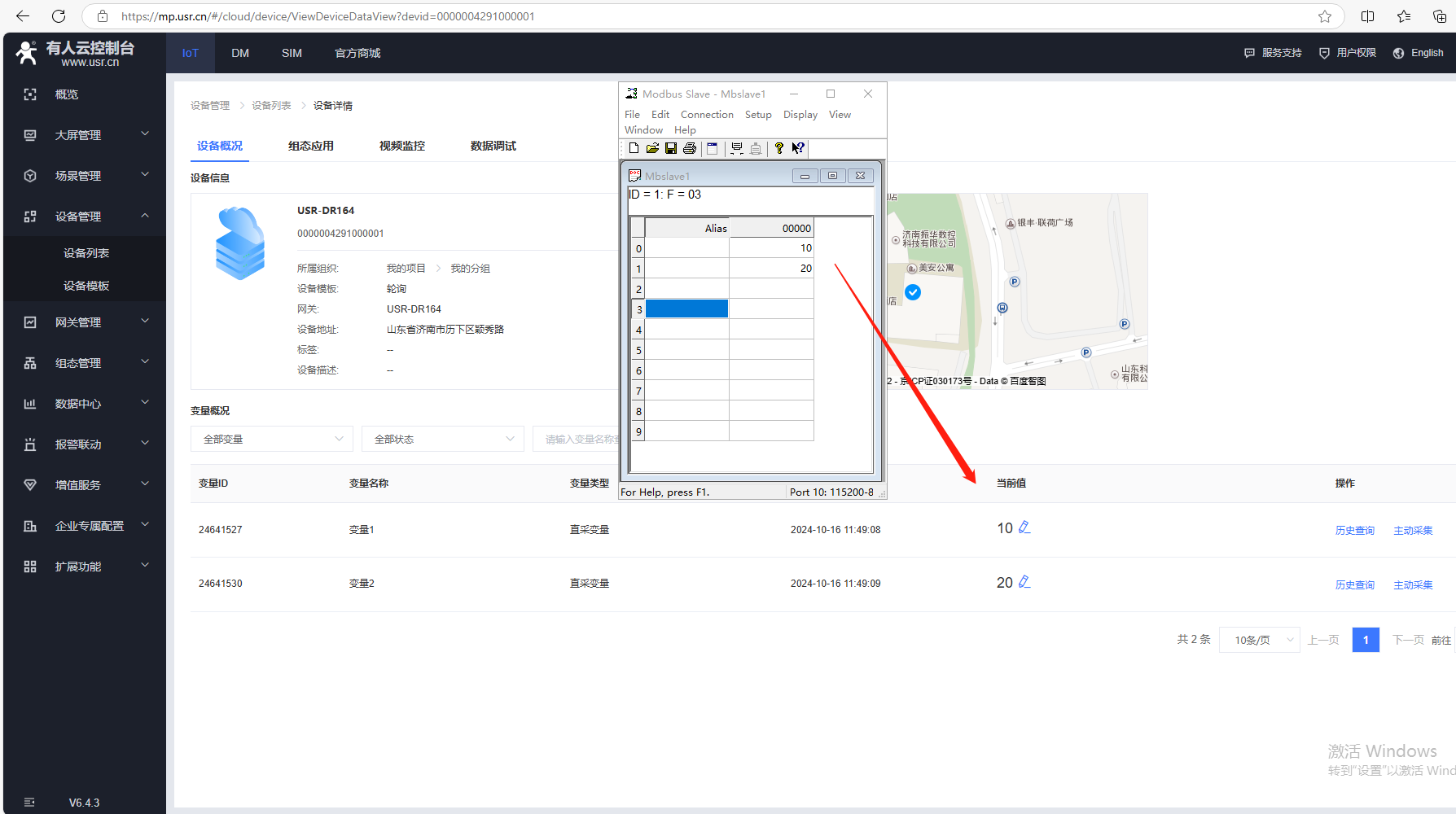

2、MODBUS slave寄存器地址0設置10，寄存器地址1設置20，有人云設備列表1分鐘采集，可以看到變量1采集的當前值數據10，變量2采集的當前值數據20。

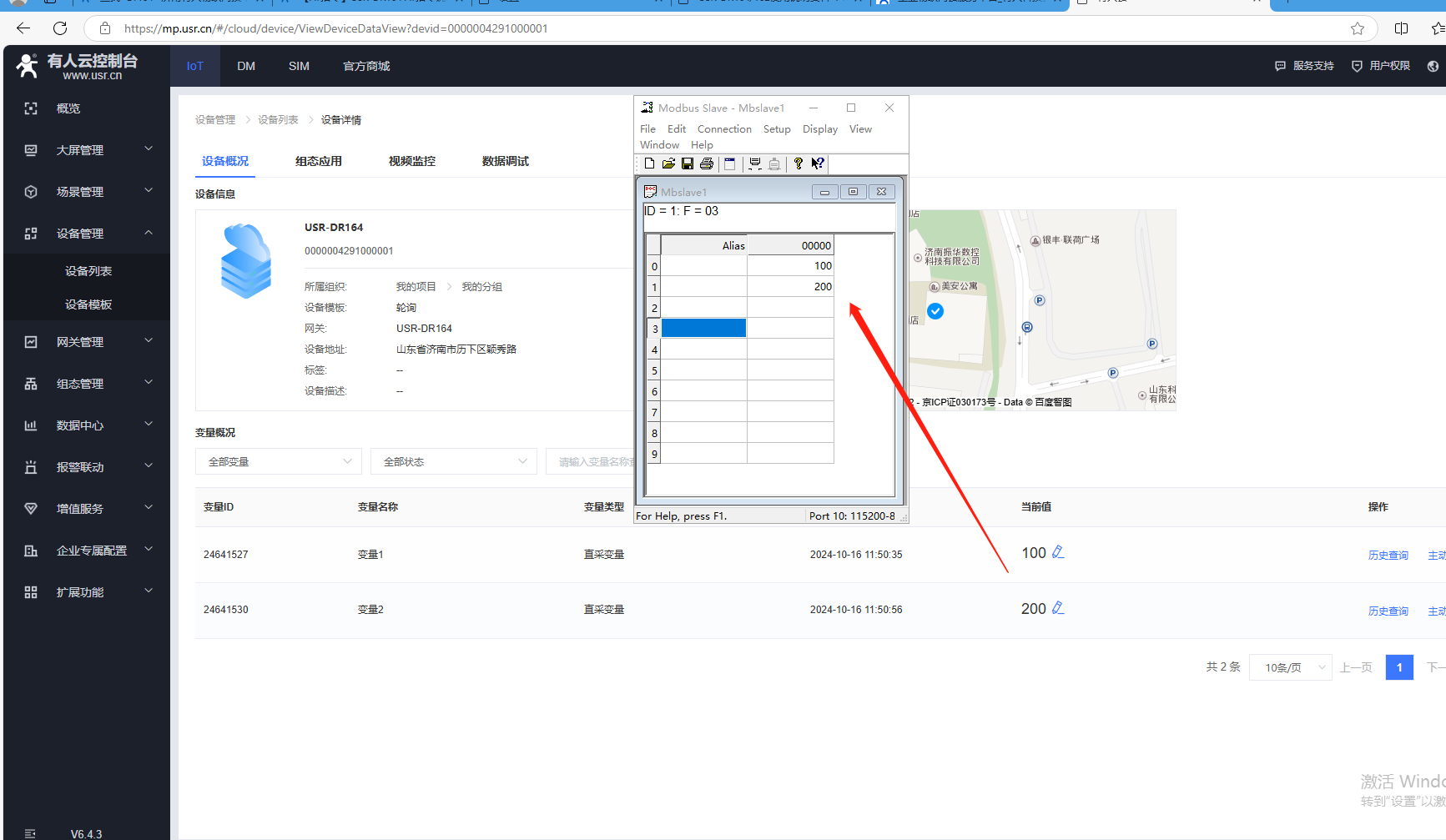

3、有人云寫數據，向變量1寫數據100，向變量2寫數據200，MODBUS slave寄存器地址0數據變?yōu)?00，寄存器地址1數據變?yōu)?00。

編寫人：金志方 編寫日期：2024-10-16

審核人：金志方 審核日期：2024-10-16

訂正版本：V1.0 訂正內容：初稿
