USR-G806w 使用SD-VPN組網時設置SNAT說明及示例

一、資料下載

USR-G806w說明書下載鏈接：http://lifj.com.cn/Download/1273.html

USR-G806w規格書下載鏈接：http://lifj.com.cn/Download/1286.html

二、硬件連接

1、所需物品

USR-G806w 1臺

網線 1根

電腦 1臺

2、硬件連接

USR-G806w上電，lan口直連電腦，通過電腦獲取的網關進入內置網頁。

三、產品參數設置

SNAT（Source Network Address Translation，源網絡地址轉換）是一種網絡地址轉換（NAT）技術，用于修改經過網絡設備的數據包的源IP地址。

在使用異地組網時，不同站點下的終端互相訪問，會跨網段，有的終端設備不支持跨網段傳輸，需要用到SNAT改變數據來源，把數據來源變成和本身IP同網段的IP，終端設備才能識別。

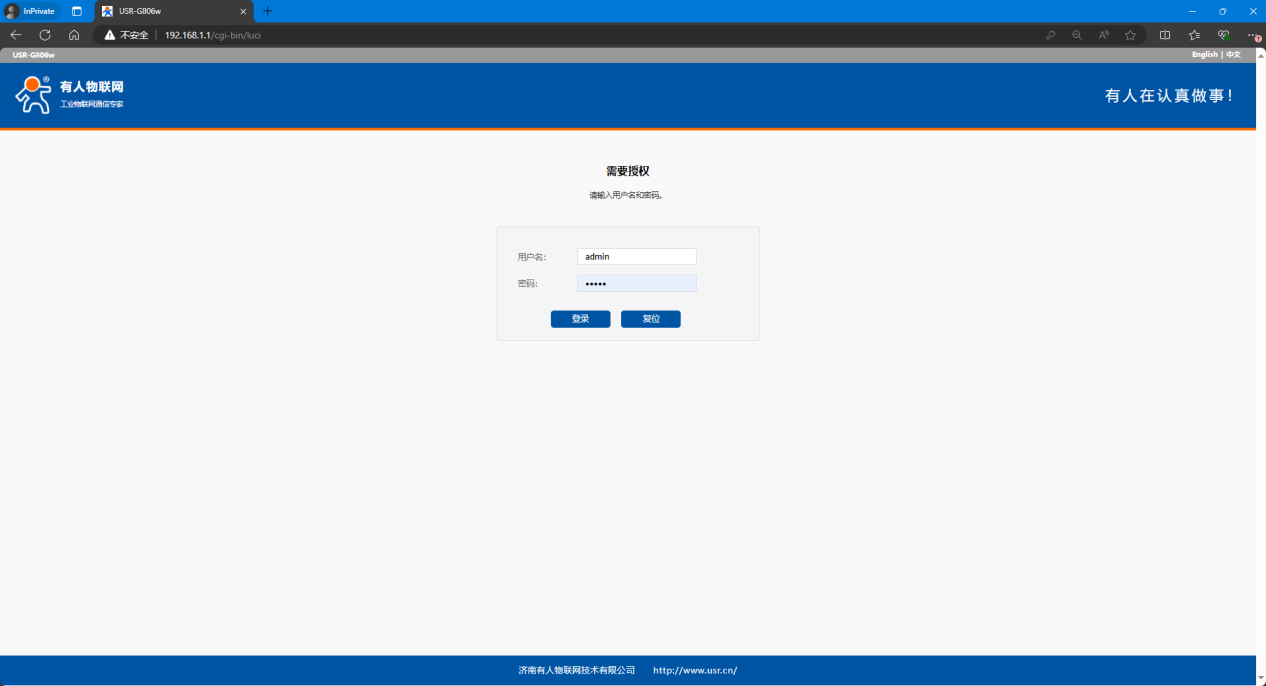

1、打開瀏覽器輸入默認lan 192.168.1.1進入內置網頁。登錄密碼為admin。

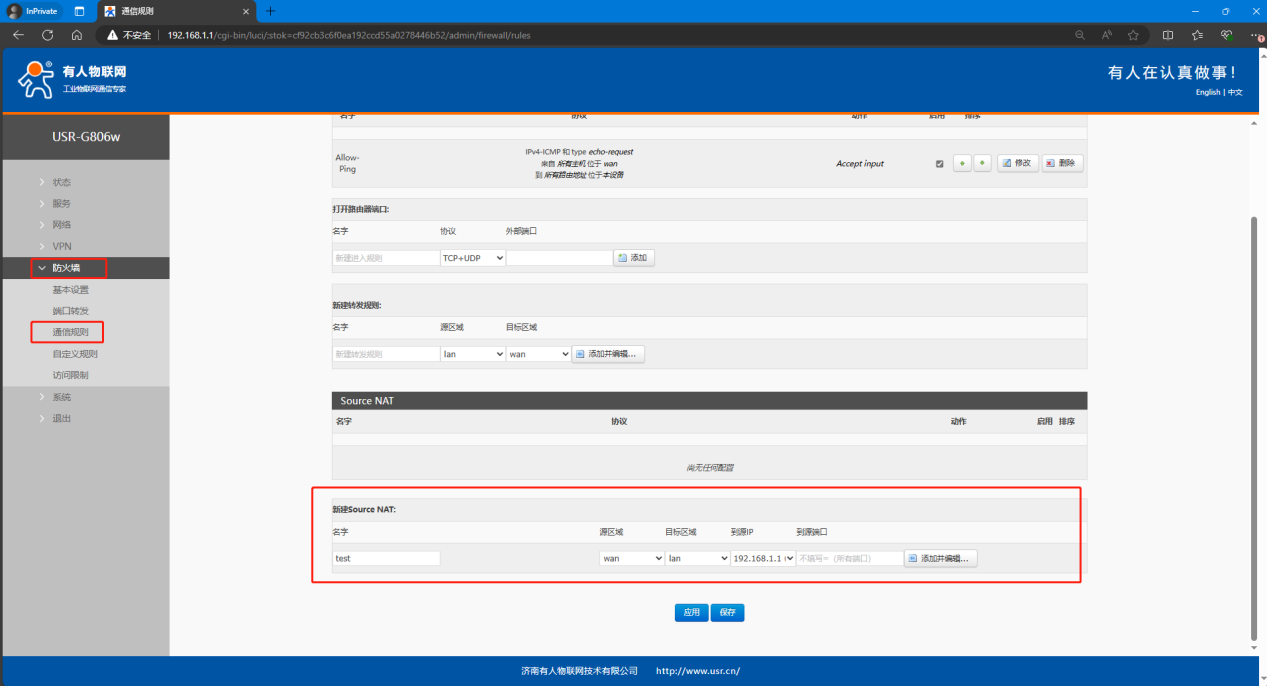

2、在防火墻--通信規則--新增Source NAT里添加SNAT指令。

名字自定義，源區域選擇wan，目標區域選擇lan，到源IP選擇lan口IP，點擊添加并編輯。

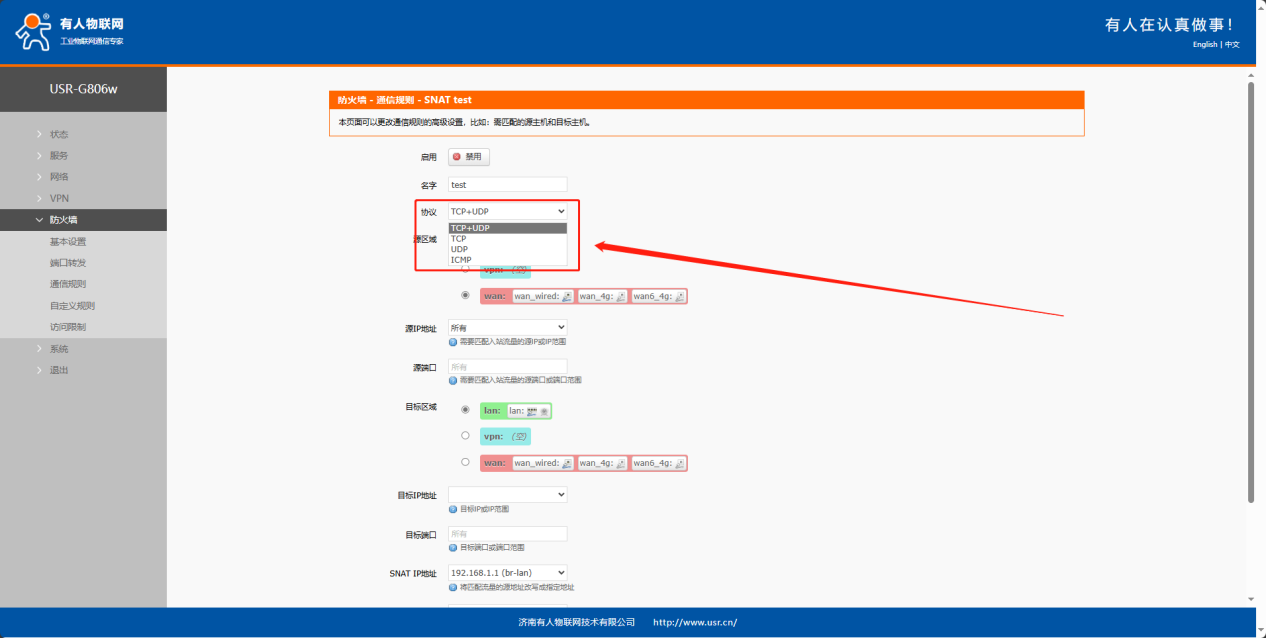

本次演示主要說明協議選擇。如果您是想遠程和終端有TCP+UDP數據交互，比如遠程下載PLC程序，選擇TCP+UDP協議，選擇此協議無法ping通終端的IP，因?yàn)閜ing屬于ICMP協議，不屬于TCP+UDP，不影響實際使用，直接通過PLC的上位機軟件訪問即可。

如果您還想ping通終端設備的IP，可以再添加一條同樣的SNAT，協議選擇ICMP。

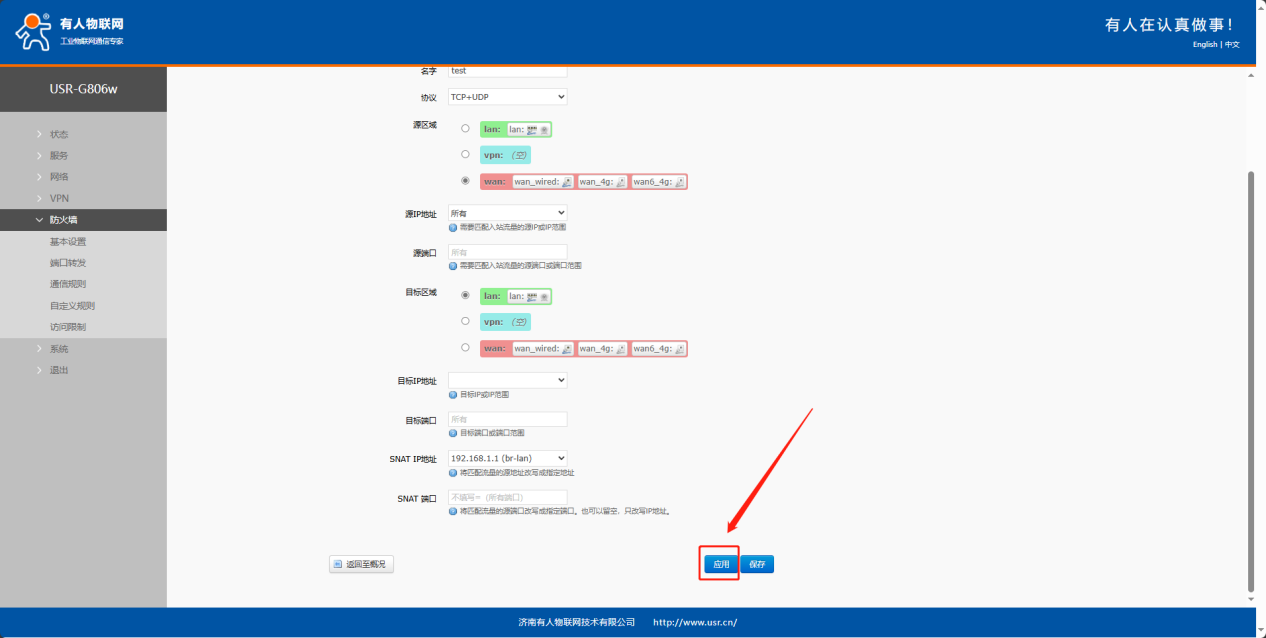

設置完點擊頁面下方的應用。

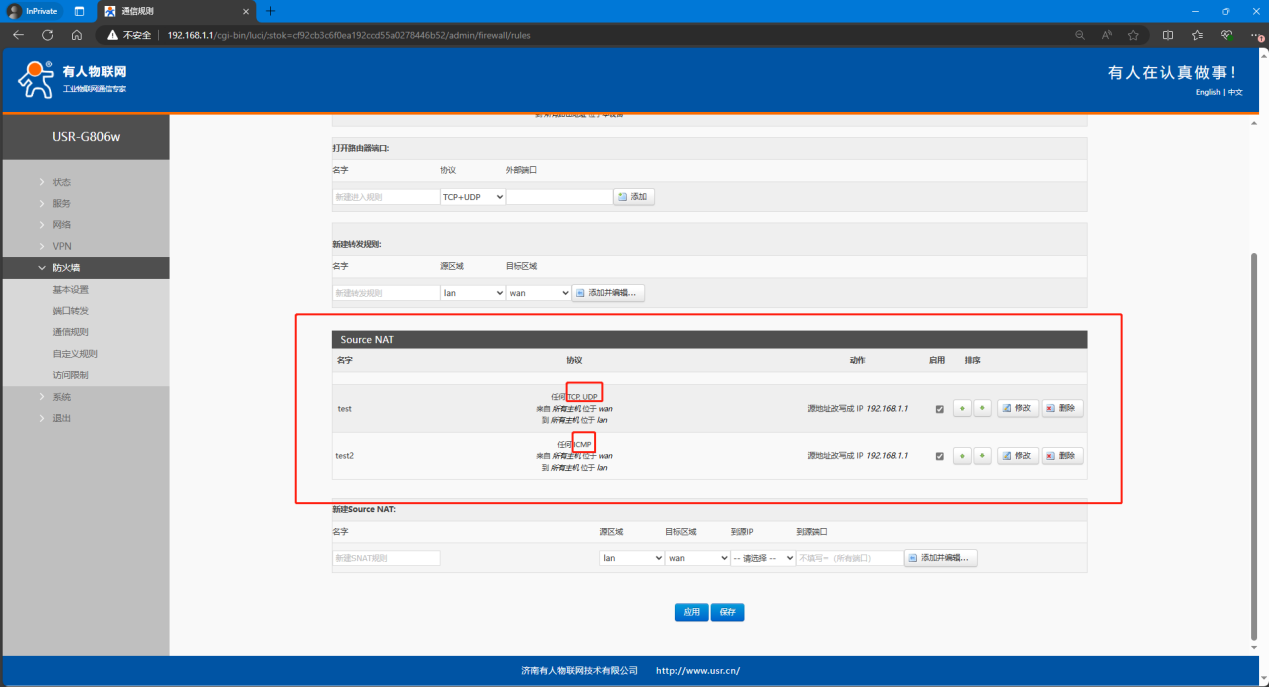

如圖是設置了所有協議的SNAT。

編寫人：鞠思奇 編寫日期：2024-09-19
