USR-G805s SNAT功能應用示例

一、資料下載

USR-G805s說明書下載鏈接：http://lifj.com.cn/Download/1338.html

USR-G805s規格書下載鏈接：http://lifj.com.cn/Download/1339.html

二、硬件連接

1、所需物品

USR-G805s 1臺

12V電源適配器 1個

網線 1根

電腦 1臺

終端設備 1臺

2、硬件連接

G805s的lan口連PC1，G805s可以通過插卡、有線接上級路由器來組成局域網。

使用場景：G805s使用專網卡，專網內設備訪問G805slan口設備數據，子網設備不支持跨網段傳輸，需改變數據來源。

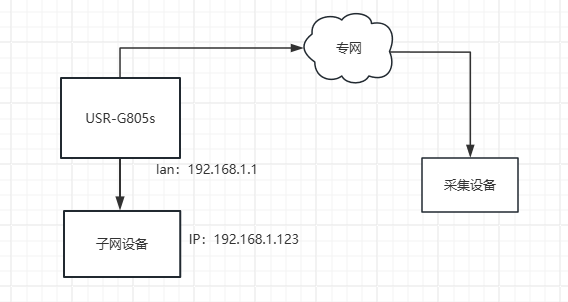

連接框圖如下：

三、產品參數設置

SNAT（Source Network Address Translation，源網絡地址轉換）是一種網絡技術，用于將內部網絡中的私有IP地址轉換為公網IP地址，以便這些設備能夠與互聯網上的其他設備通信。

1、配置參數

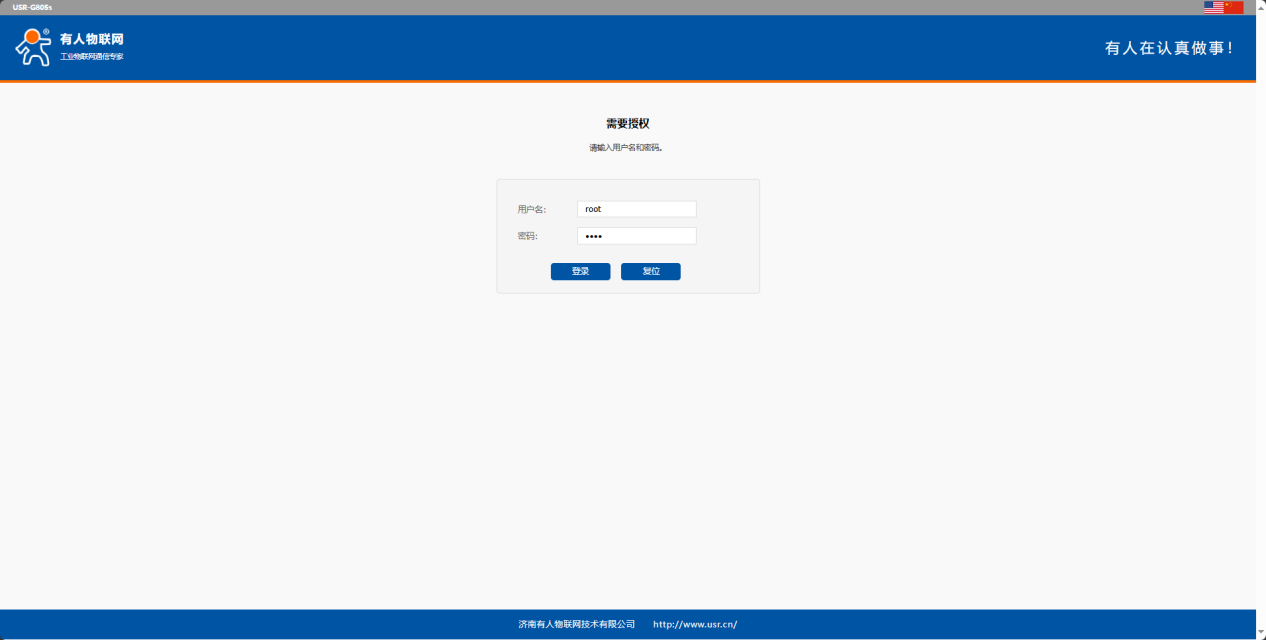

G805slan口直連電腦，通過PC獲取的網關進入內置網頁，用戶名/密碼：root。

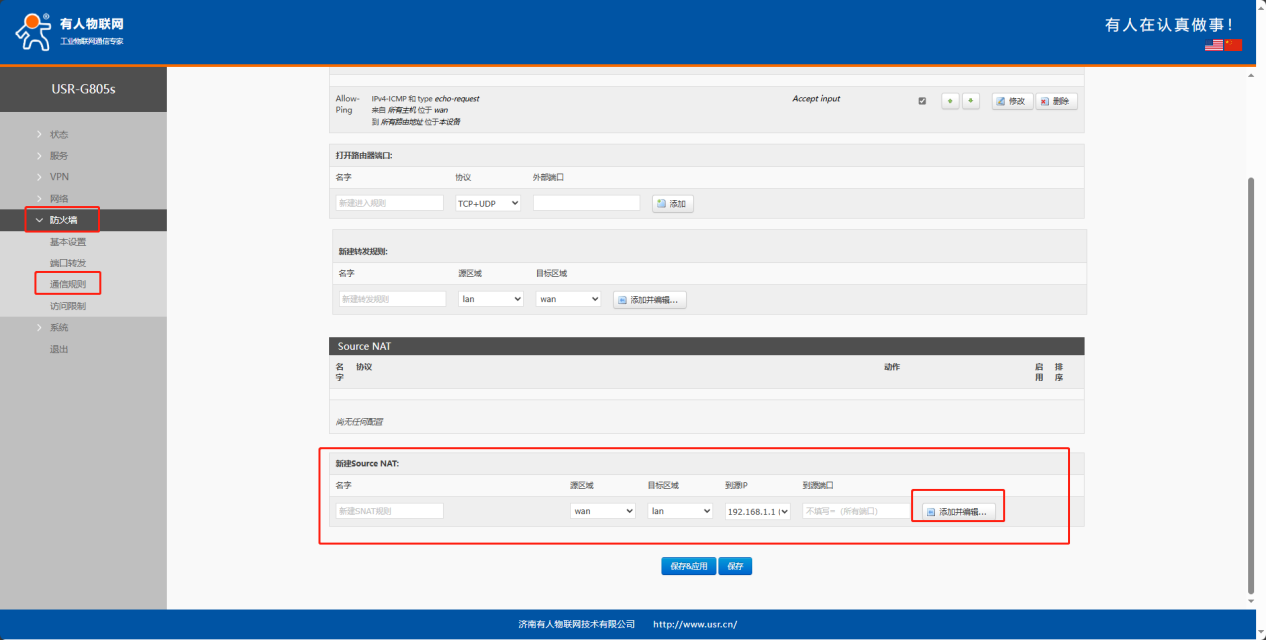

2、在防火墻--通訊規則，新建Source NAT,名稱自定義，原區域選擇wan，目標區域選擇lan，到源IP選擇G805s的lan口IP，點擊添加并編輯。

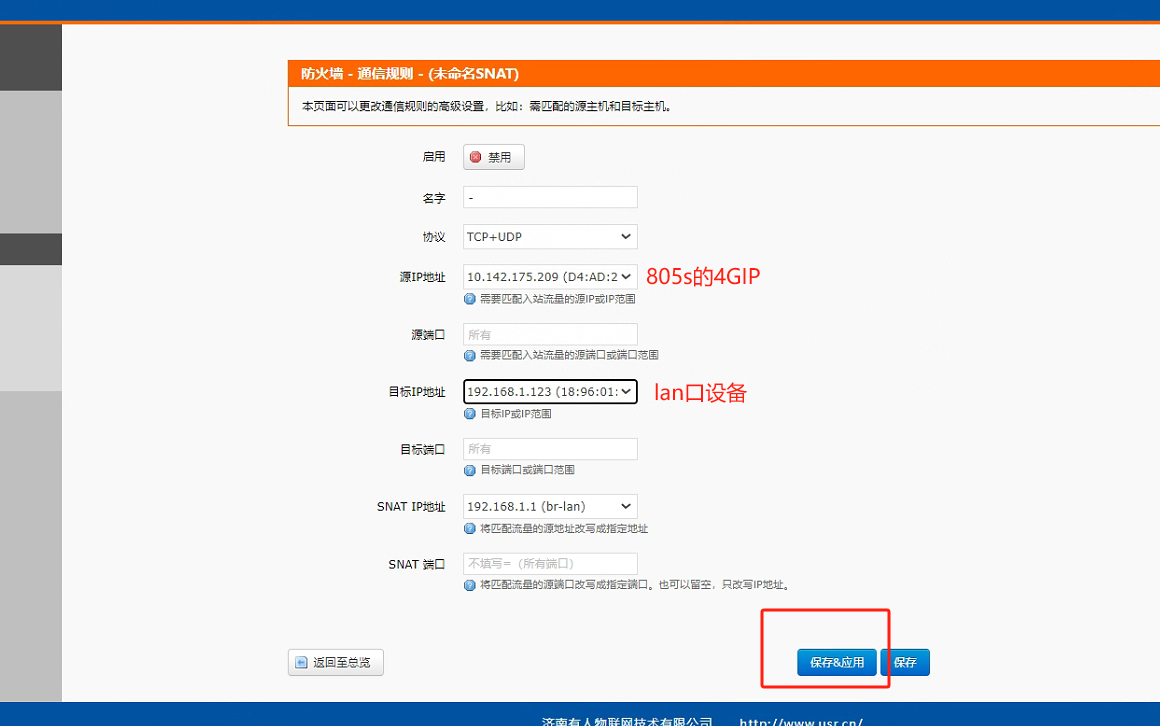

跳轉到如下界面，協議按照需要設置，源IP填G805s的4G（專網） IP，目標IP地址填寫lan口所連設備的IP，點擊保存&應用。

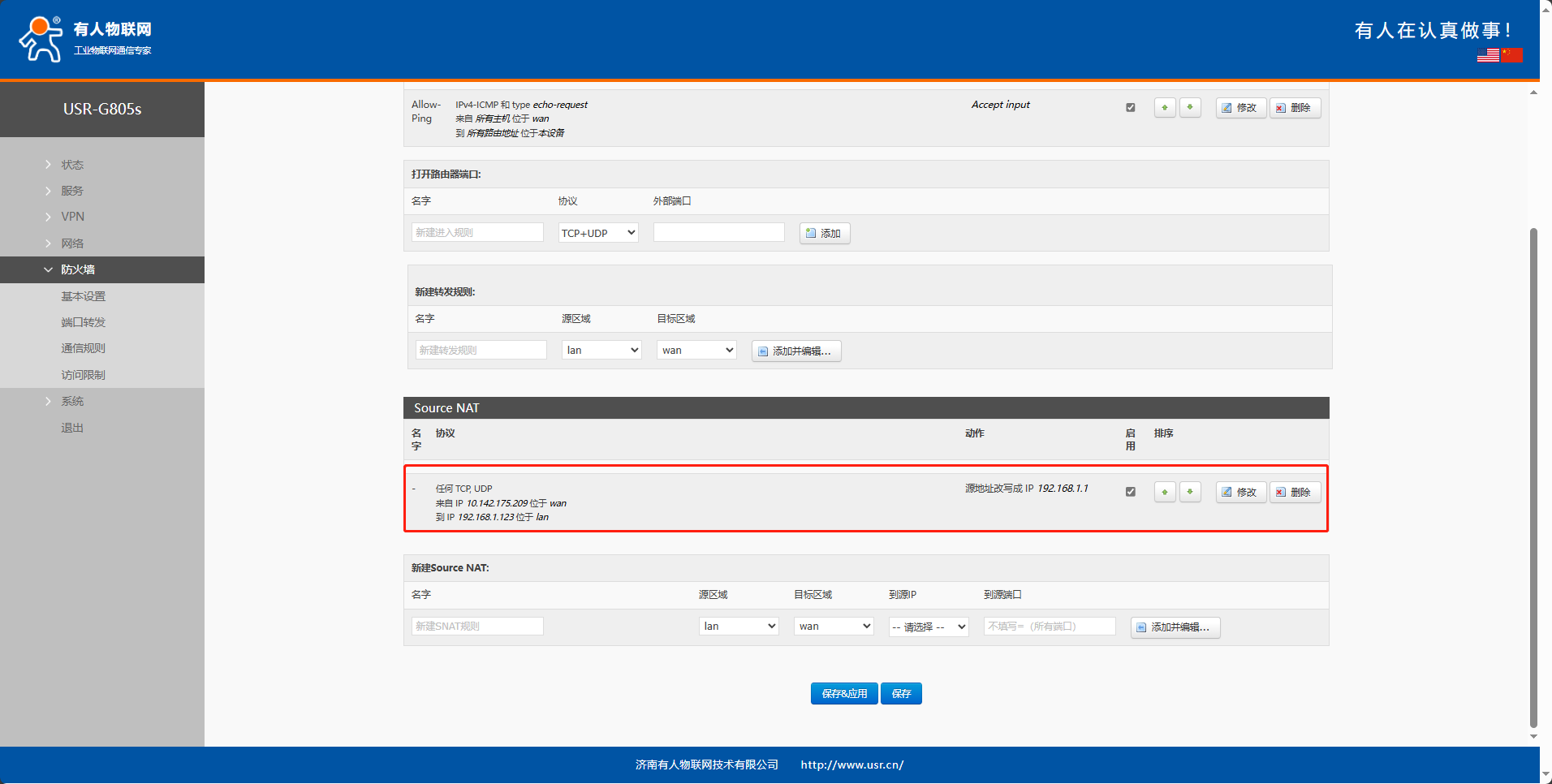

設置完成界面是這樣的。

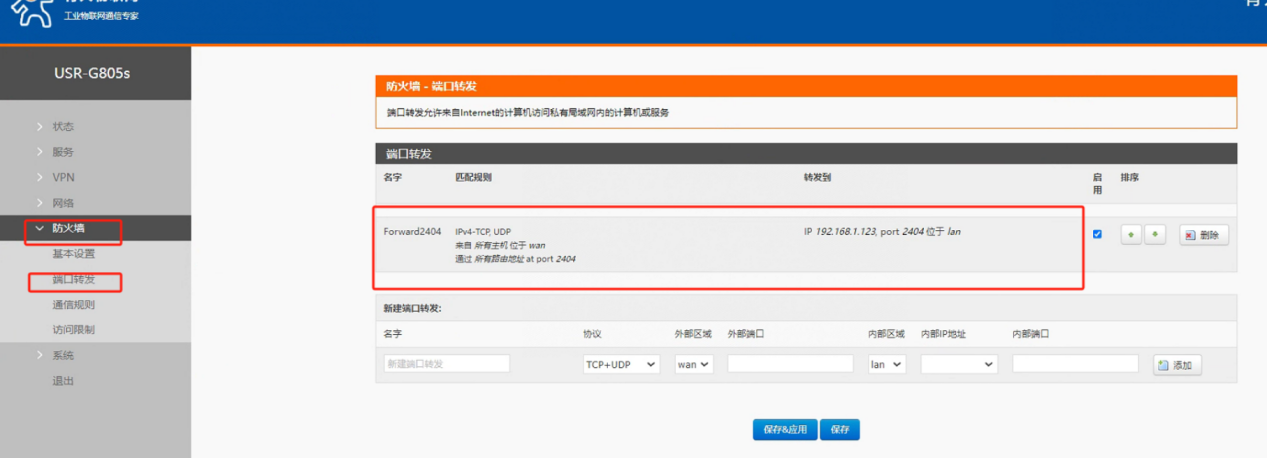

3、設置端口轉發

名稱自定義，協議按需選擇，外部區域選擇wan，外部端口避開常用端口（比如內置網頁的80端口）即可，內部IP和端口設置為內網設備的IP和端口。設置點擊添加，然后點擊保存&應用。

編寫人：鞠思奇 編寫日期：2024-06-26
