兩個USR-DR404之間橋接模式應用示例

一、資料下載：

USR-DR404軟件設計手冊：http://lifj.com.cn/Download/894.html

USR-DR404 說明書（完整版）：http://lifj.com.cn/Download/895.html

USR-DR404 設置軟件：http://lifj.com.cn/Download/707.html

網絡調試助手軟件：http://lifj.com.cn/Download/27.html

二、硬件連接：

1、需要準備的物品：

USR-DR404 2個

USR-RS485 串口線 1條

網線2根

12V電源適配器 2個

筆記本電腦 2臺

2、硬件連接：

第一個USR-DR404 設置AP模式，開啟網口做LAN口，第一臺電腦用網線連接DR404的網口，使用電源適配給USR-DR404上電。

第二個USR-DR404 設置STA+橋接模式，第二臺電腦用網線連接DR404的網口，使用電源適配給USR-DR404上電。

三、第一個USR-DR404參數設置：

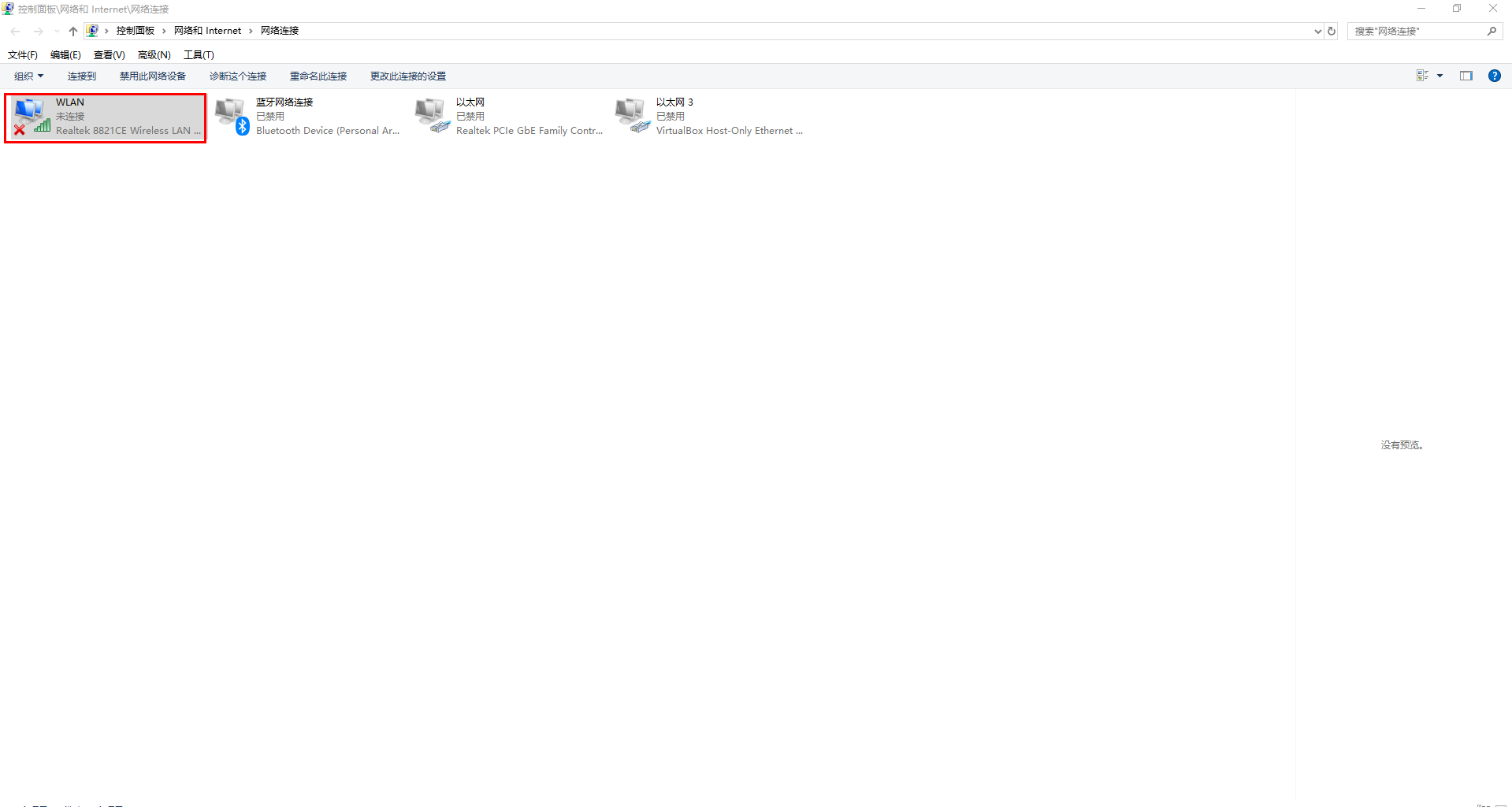

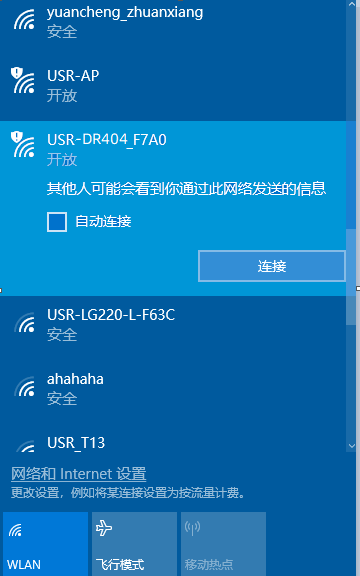

1、禁用其他網卡，保留無線網卡，電腦搜索第一個USR-DR404的WiFi名稱USR-DR404_F7A0，并連接。

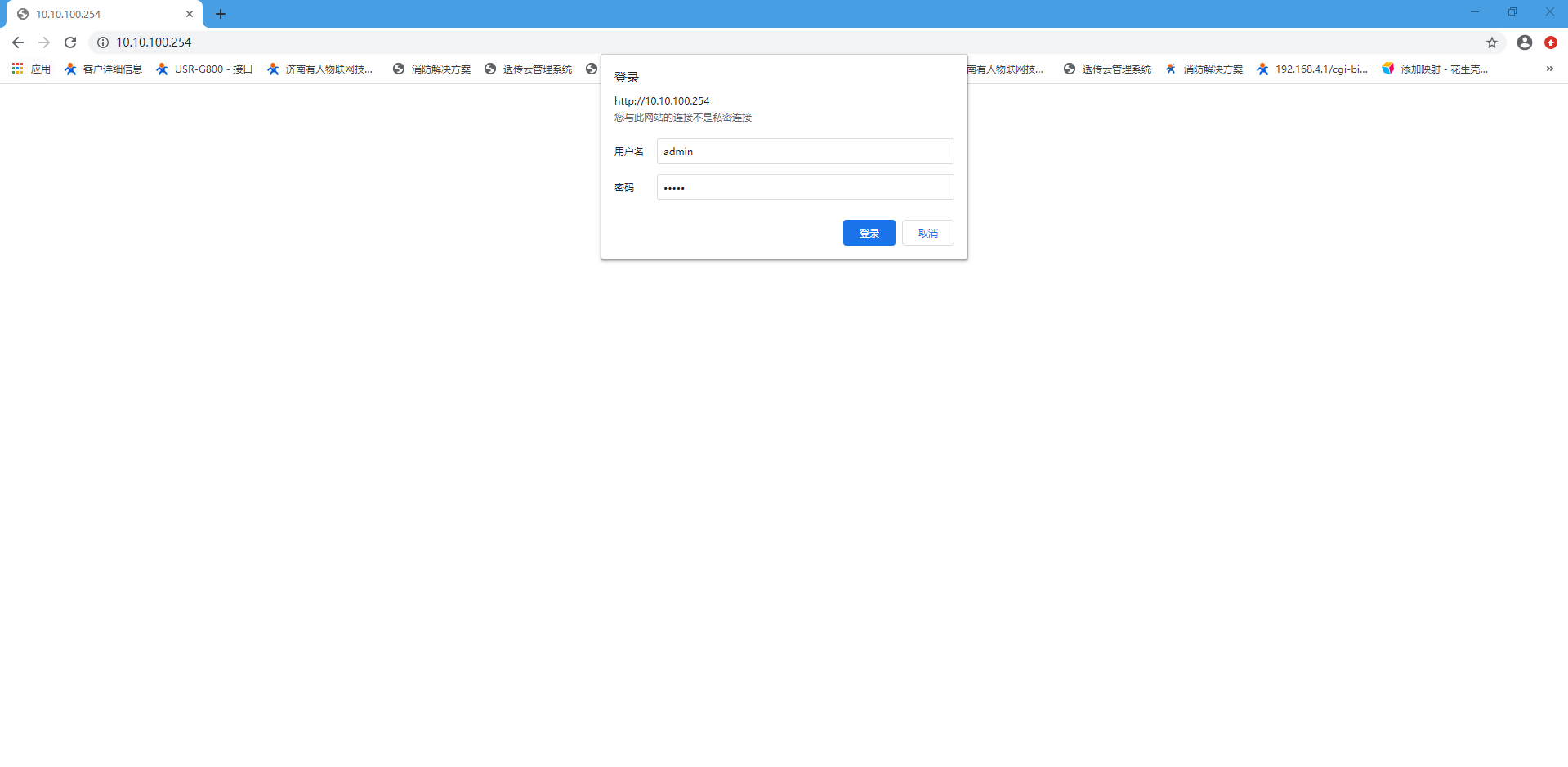

2、瀏覽器輸入USR-DR404默認IP，10.10.100.254 登錄USR-DR404的內置網頁。

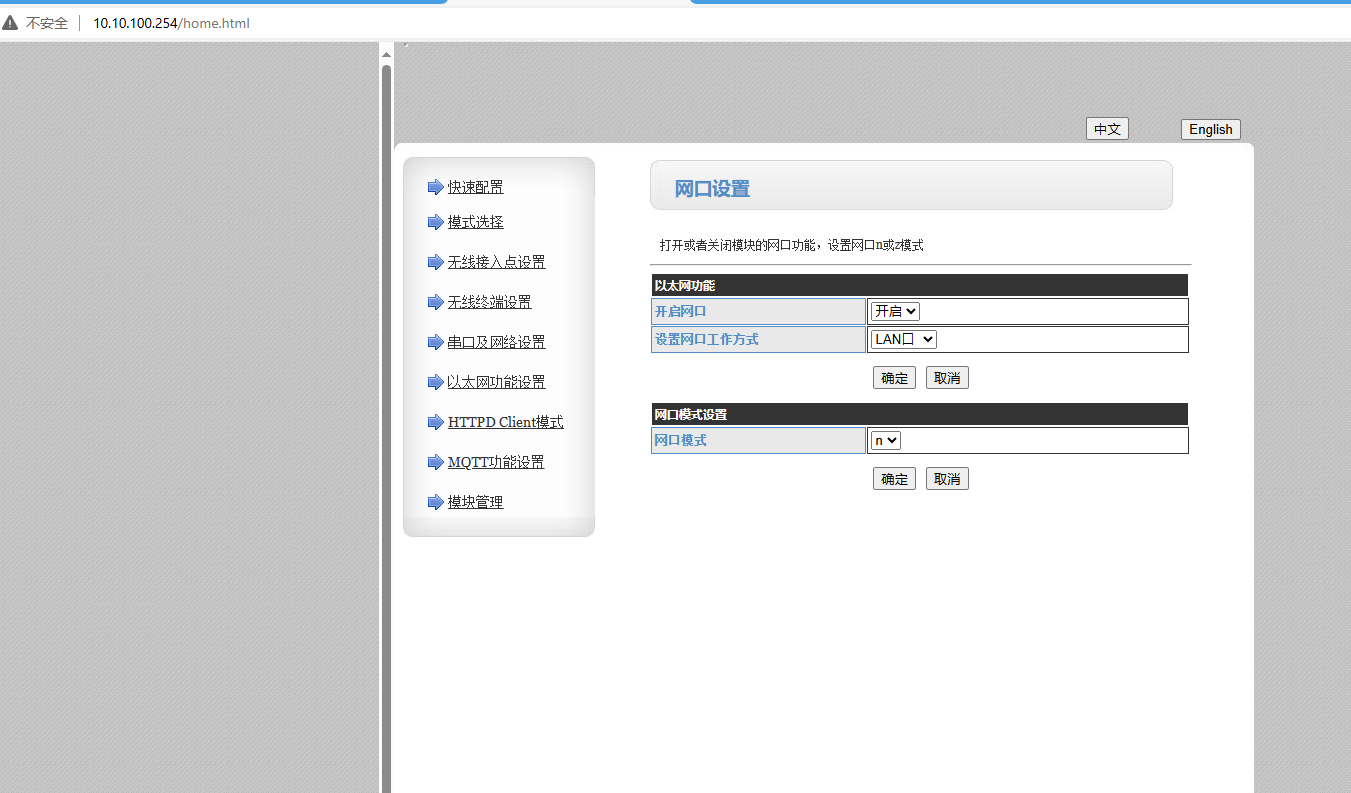

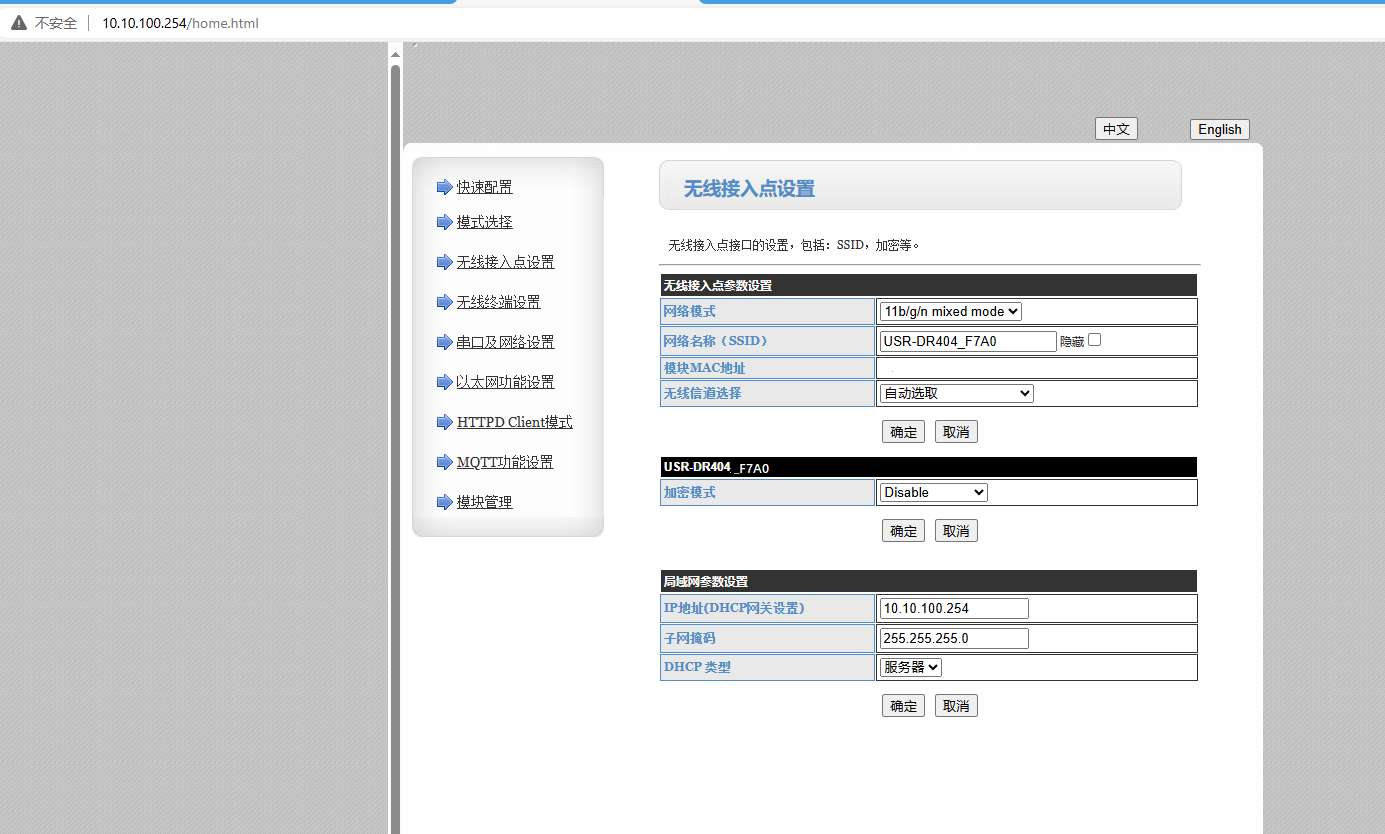

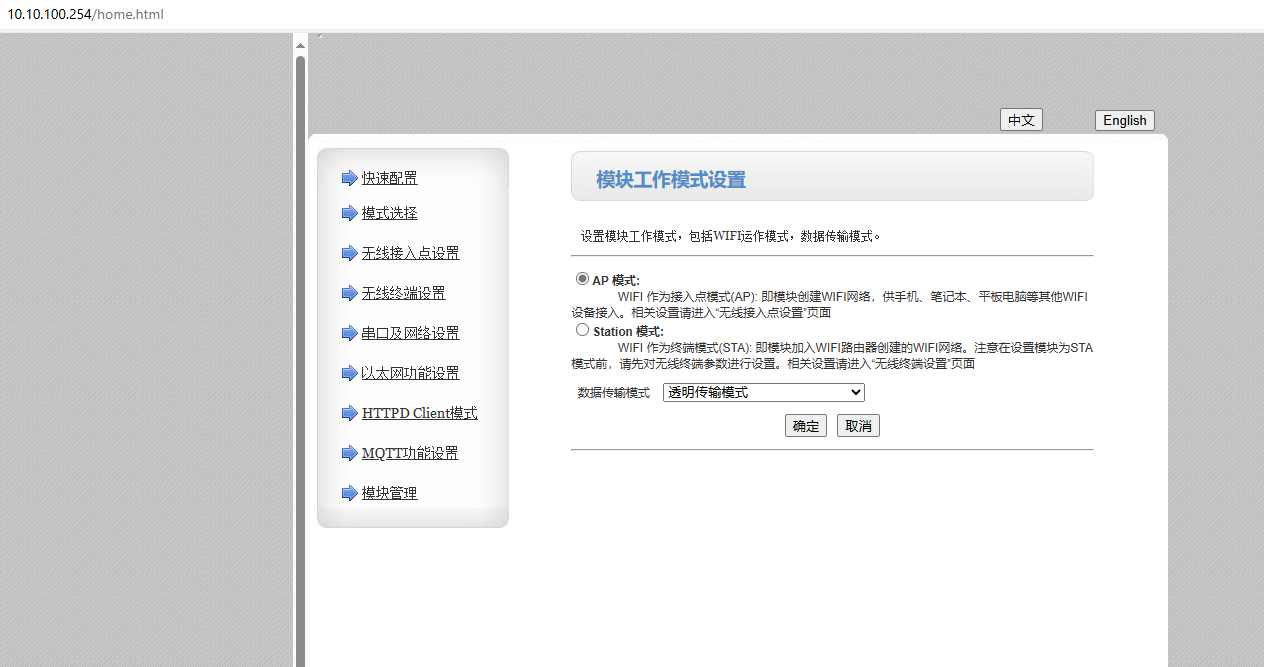

3、設置AP模式，無線接入點IP設置10.10.100.254，以太網功能設置，開啟網口，選擇LAN口，每設置一項參數，對應點擊下面的確定，最后網頁重啟USR-DR404。

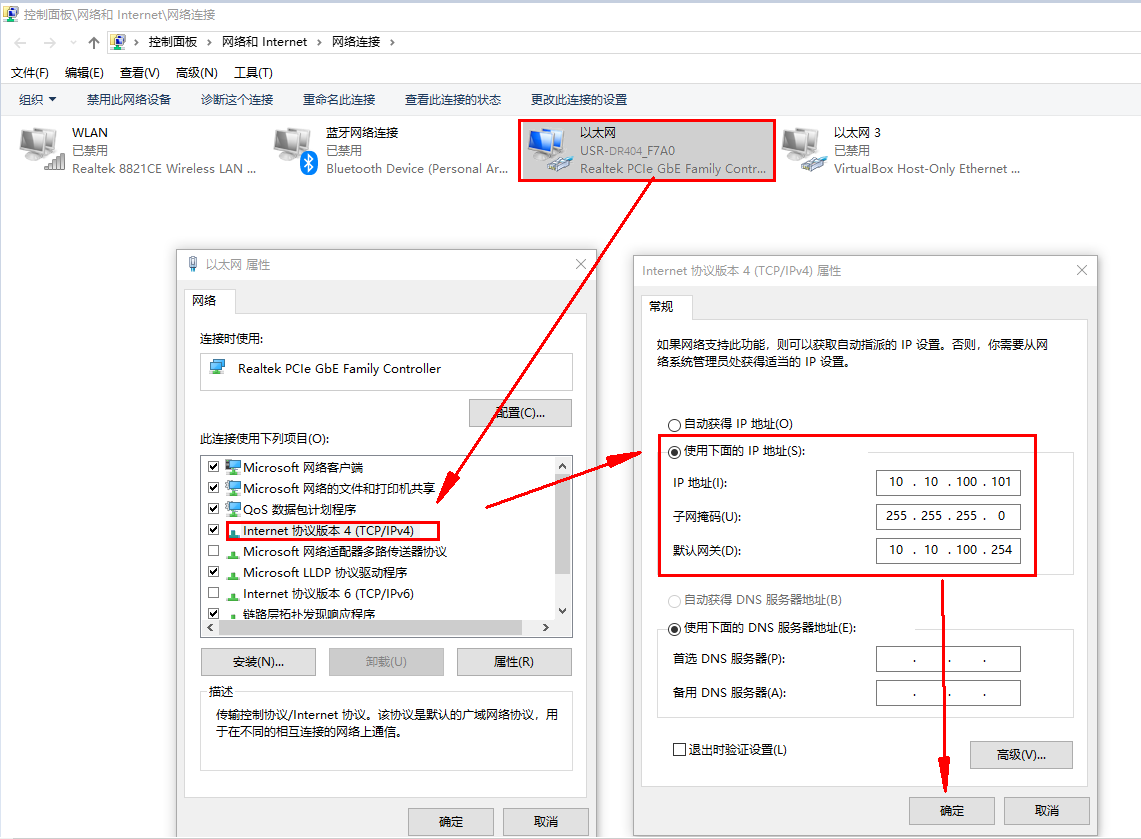

4、打開第1臺電腦的控制面板，將以太網卡設置靜態IP，IPv4設置10.10.100.101，子網掩碼255.255.255.0，默認網關10.10.100.254，點擊確定。

四、第二個USR-DR404參數設置：

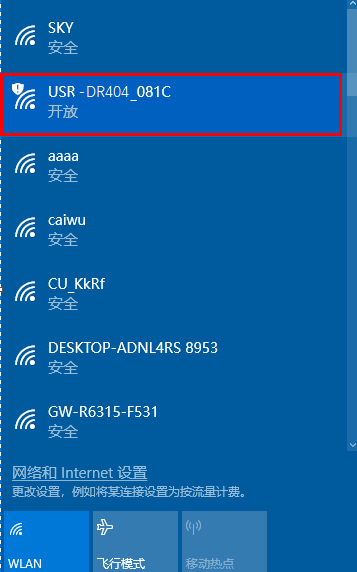

1、禁用其他網卡，保留無線網卡，電腦搜索第二個USR-DR404的WiFi名稱USR-DR404_081C，并連接。

2、瀏覽器輸入USR-DR404默認IP，10.10.100.254 登錄USR-DR404的內置網頁。

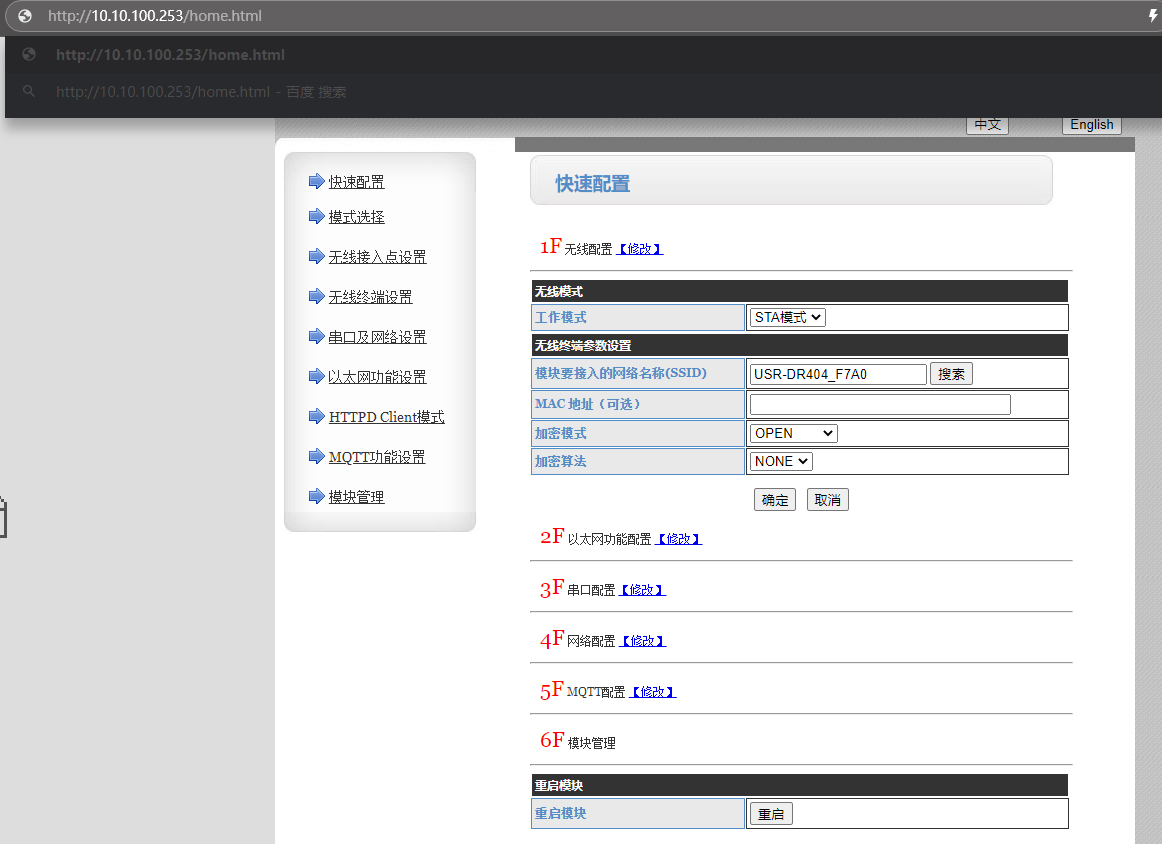

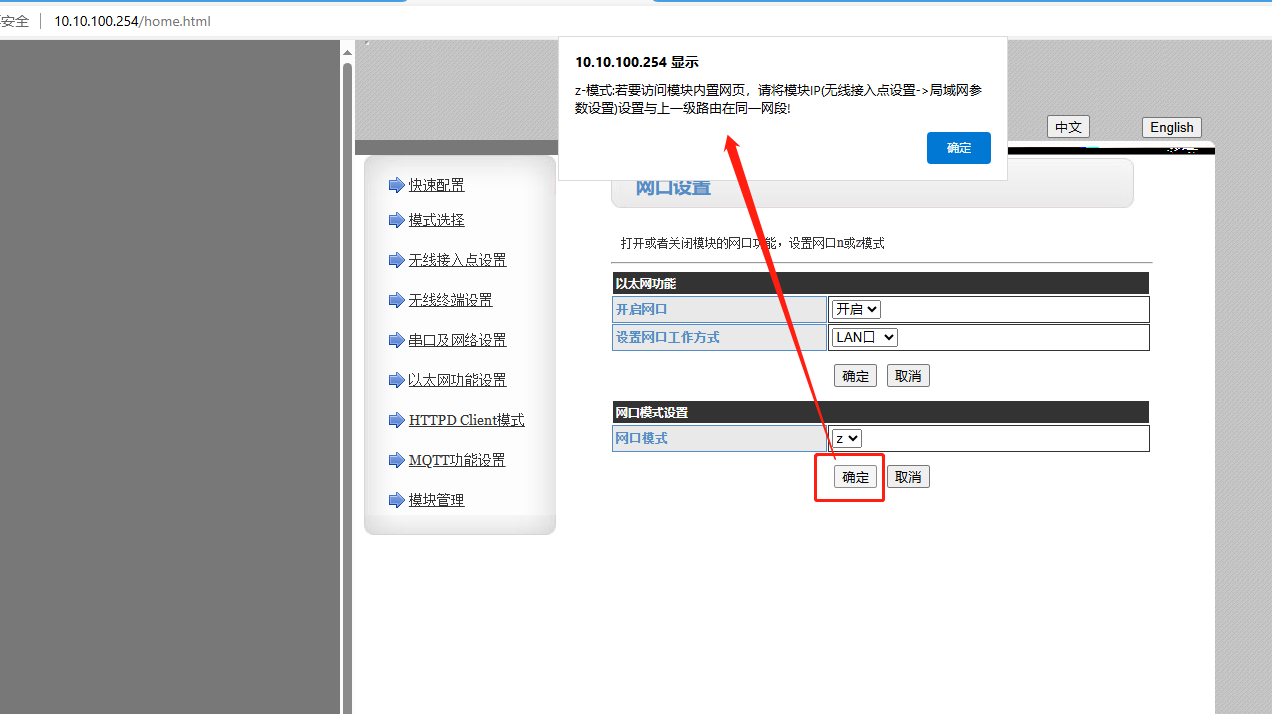

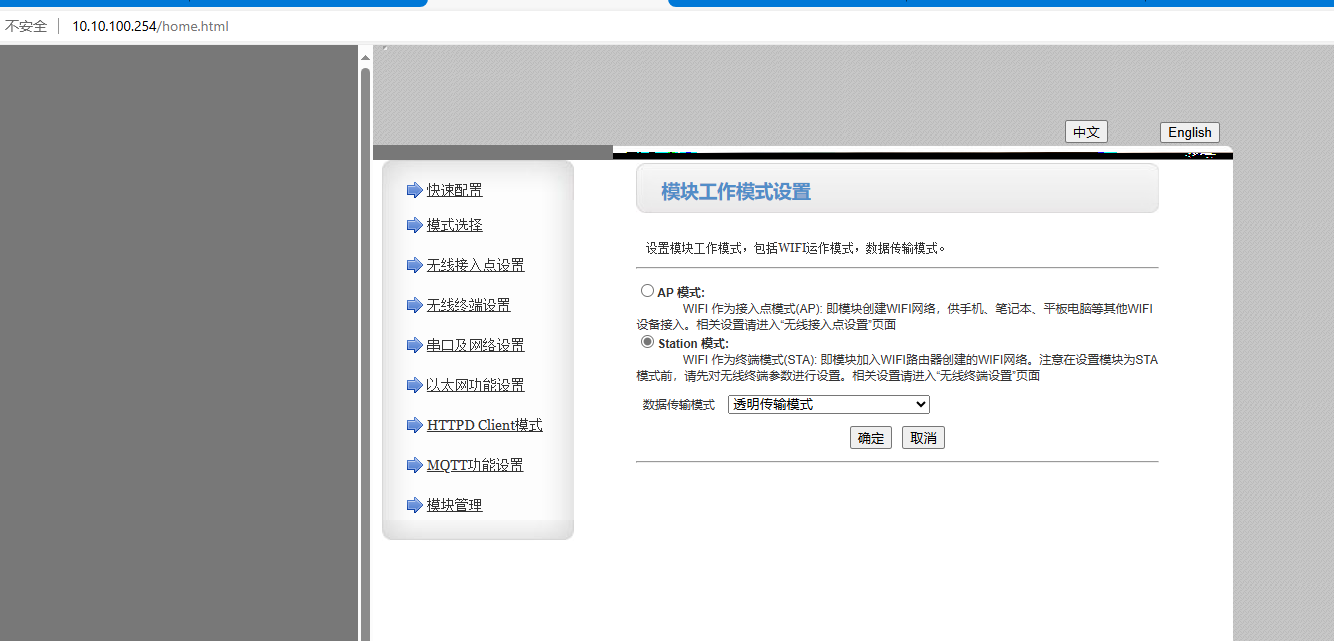

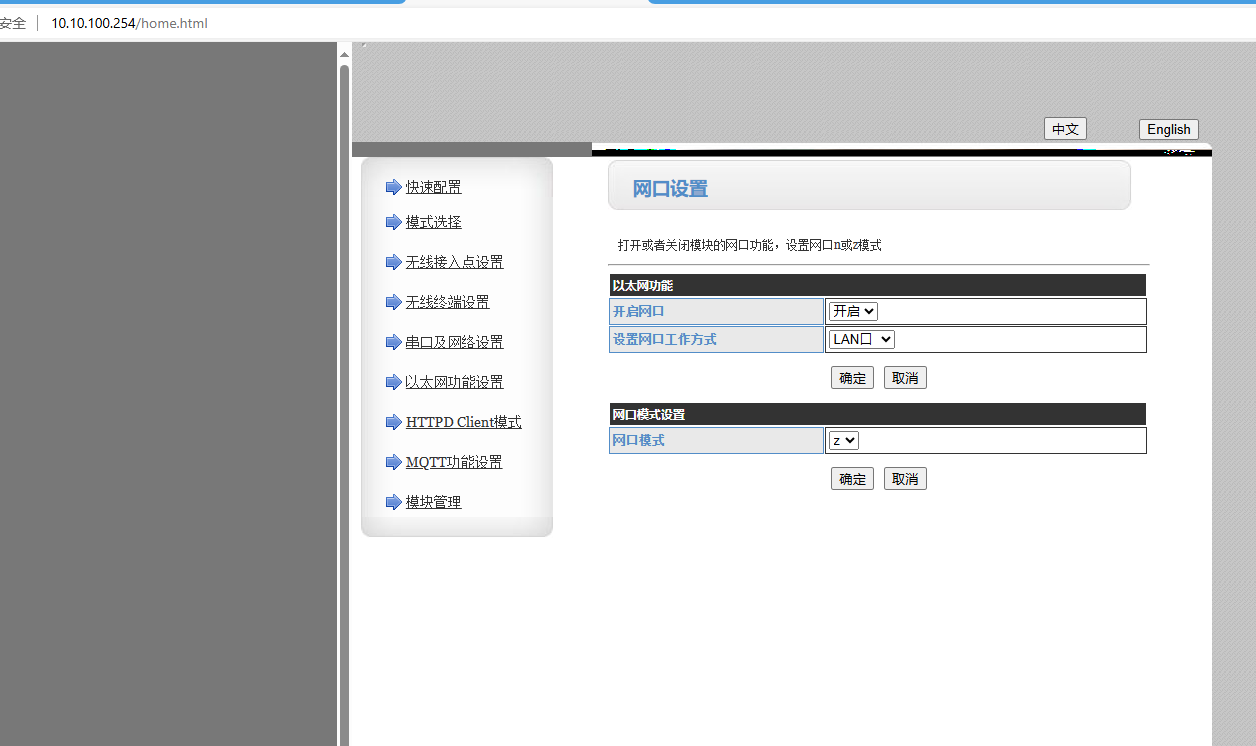

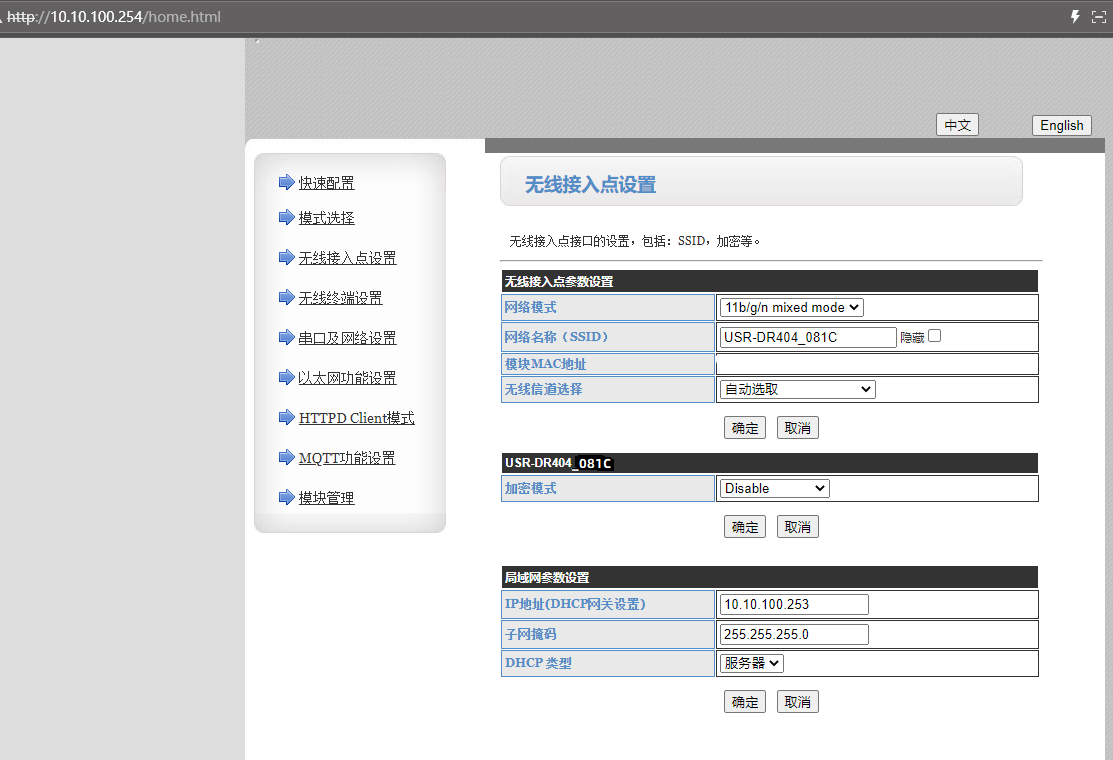

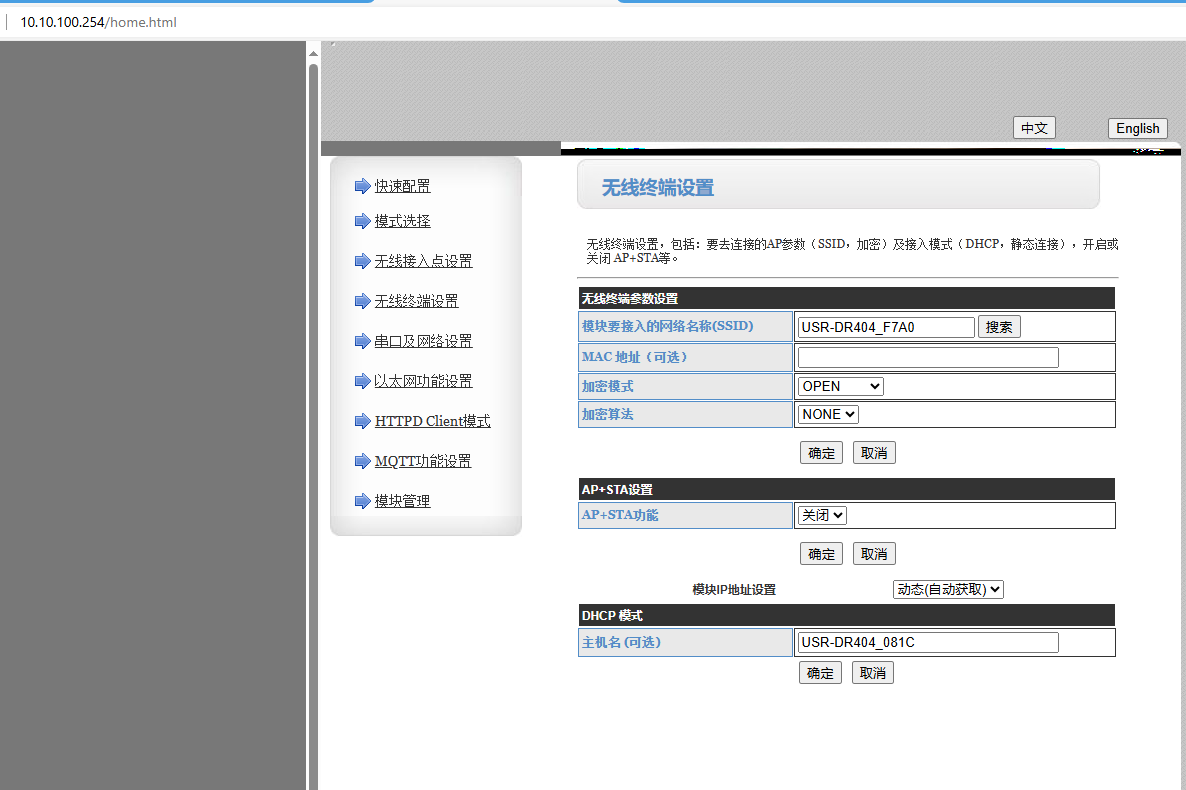

3、設置STA模式，無線終端，輸入模塊要連接的網絡名稱USR-DR404_F7A0。以太網功能設置，開啟網口，選擇LAN口，網口模式選擇Z橋接模式。無線接入點IP設置10.10.100.253。每設置一項參數，對應點擊下面的確定，最后網頁重啟USR-DR404。

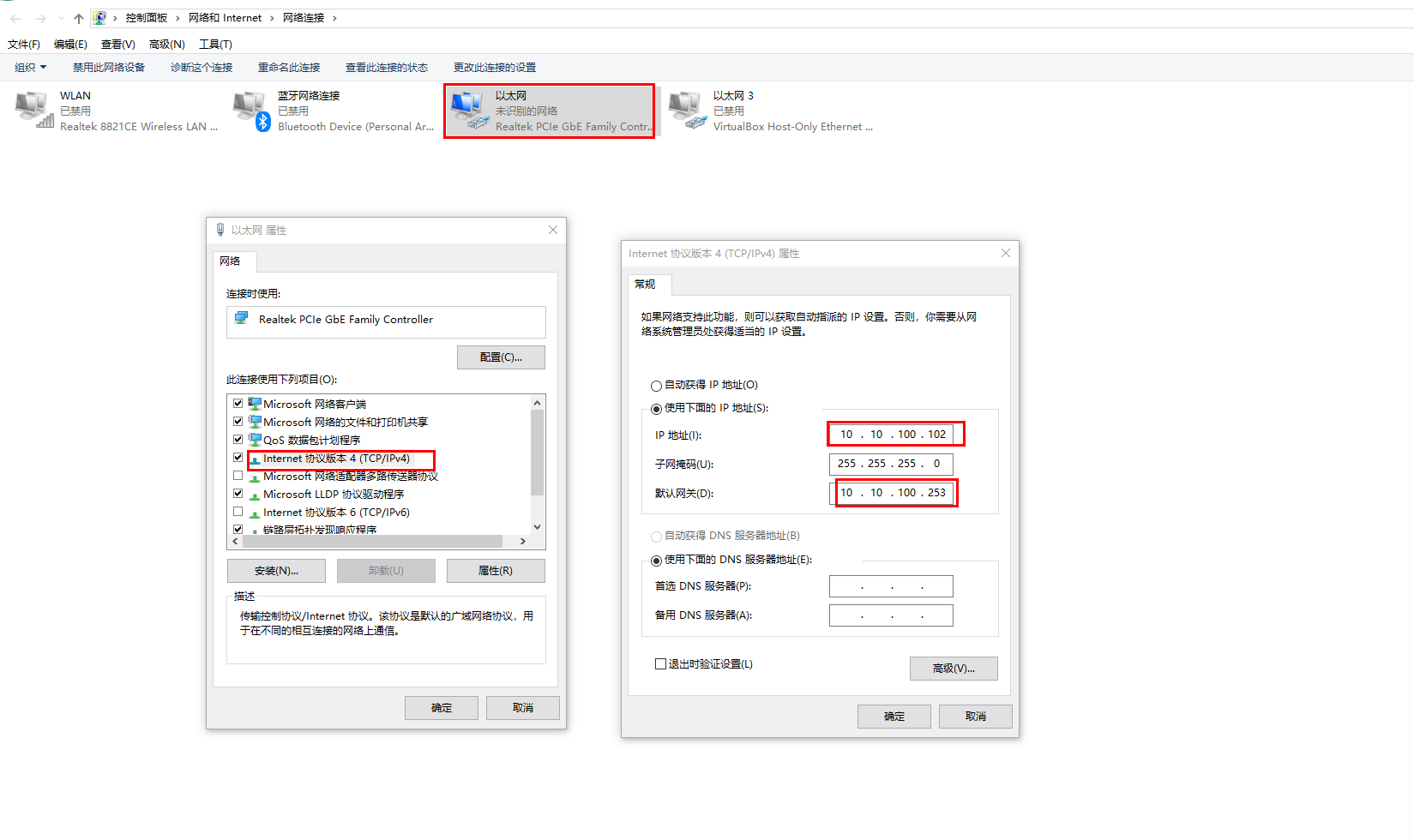

4、打開第2臺電腦的控制面板，將以太網卡設置靜態IP，IPv4設置10.10.100.102，子網掩碼255.255.255.0，默認網關10.10.100.253，點擊確定。

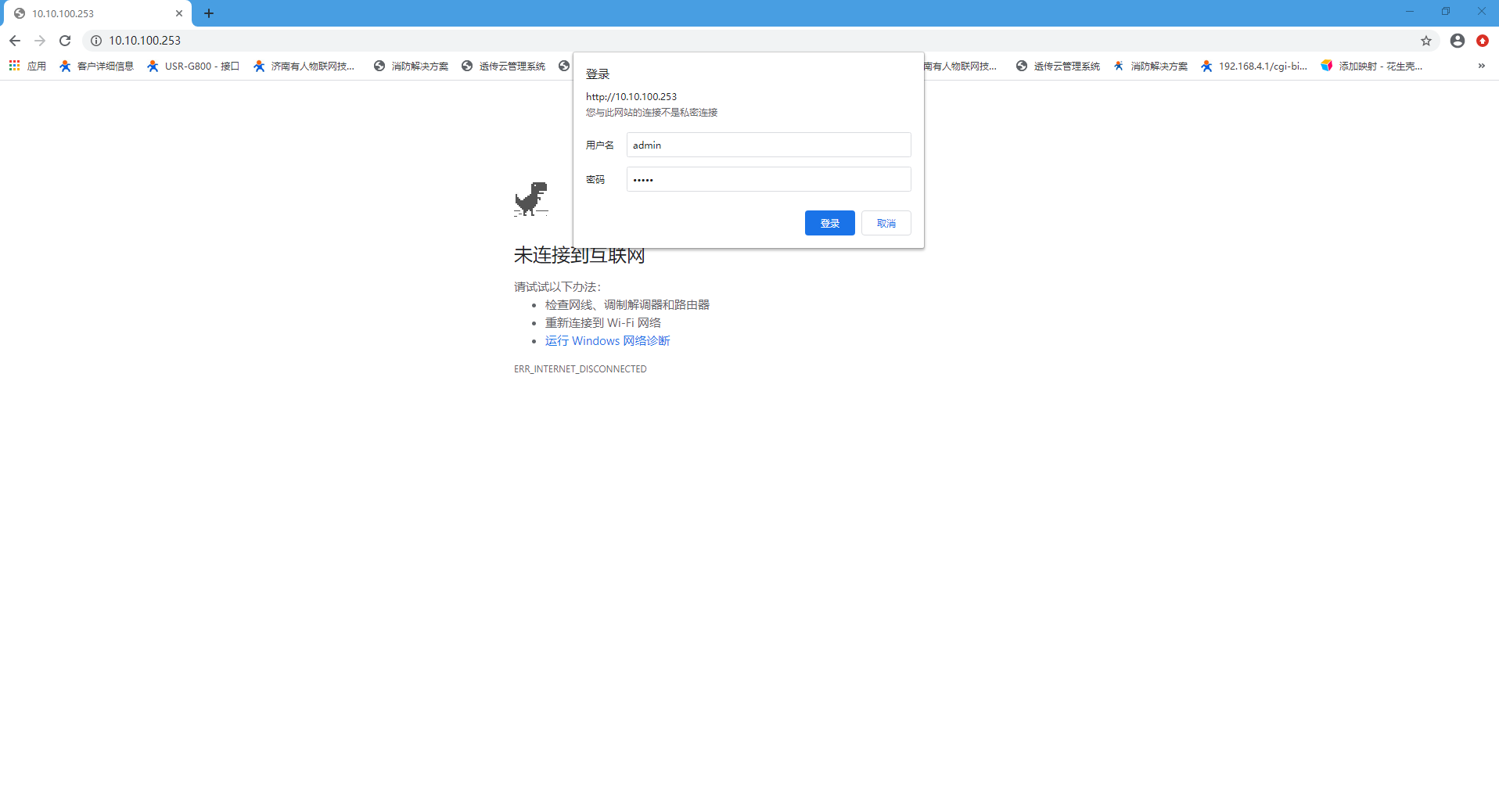

5、瀏覽器可以用10.10.100.253，登錄USR-DR404的內置網頁。

五、2臺電腦PING網測試：

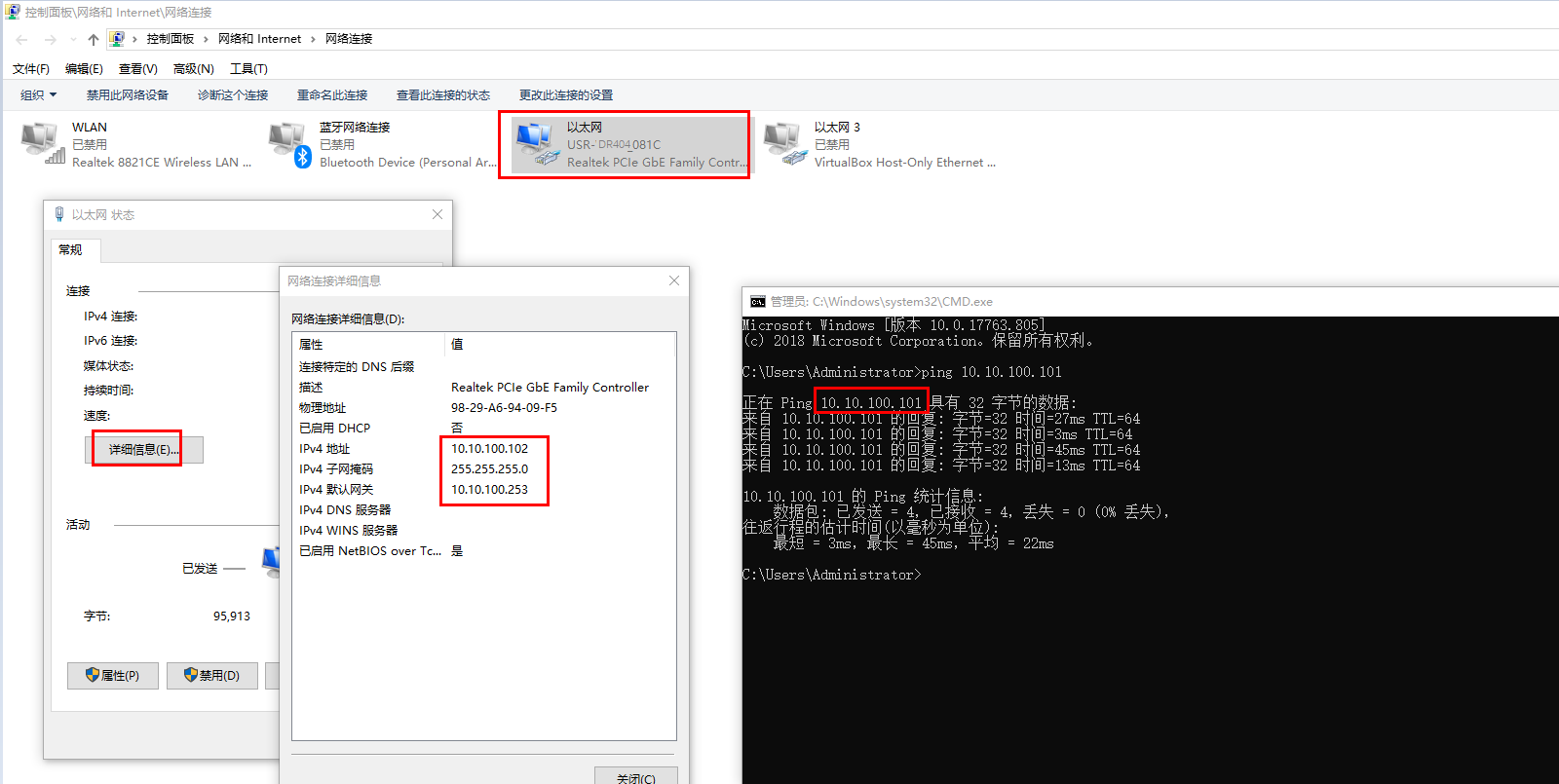

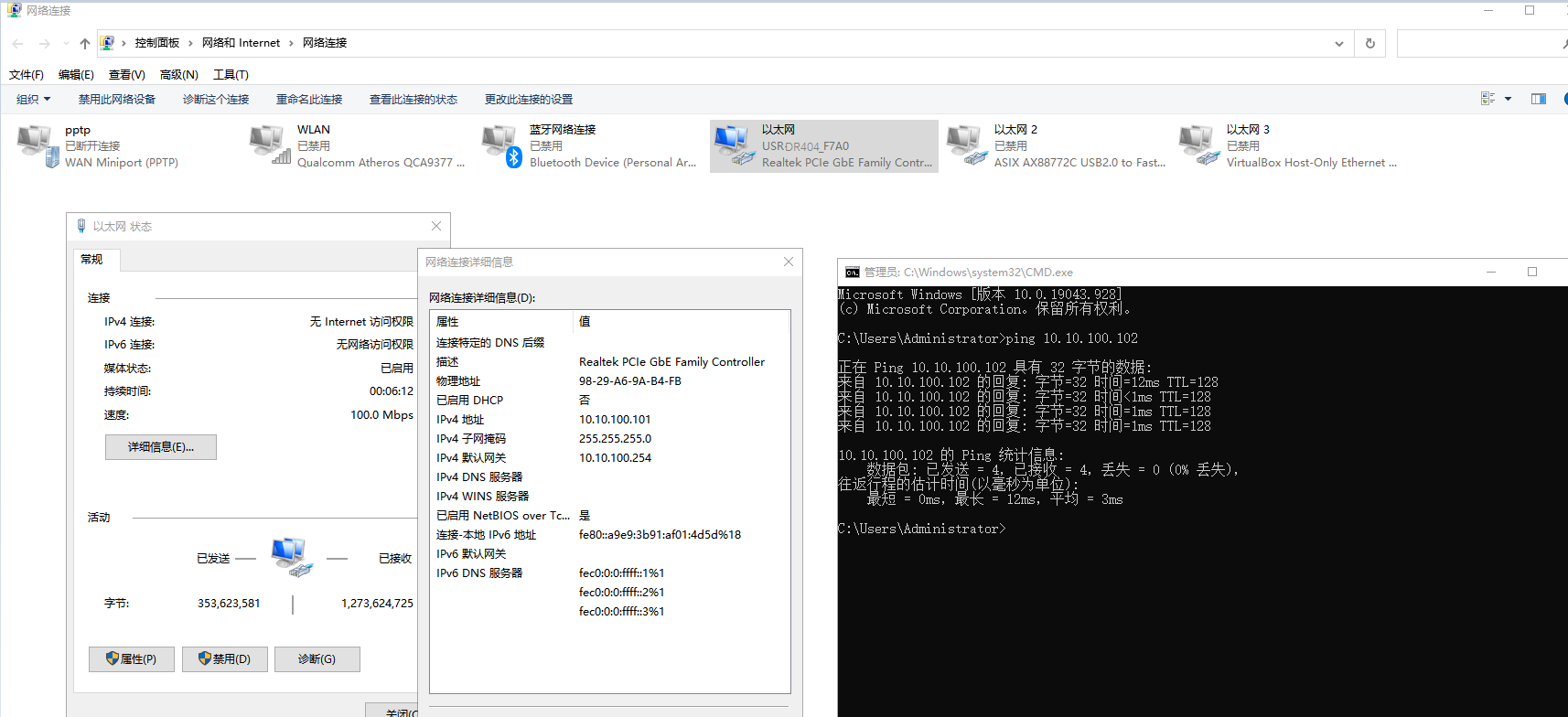

1、2臺電腦可以相互PING通對方的IP

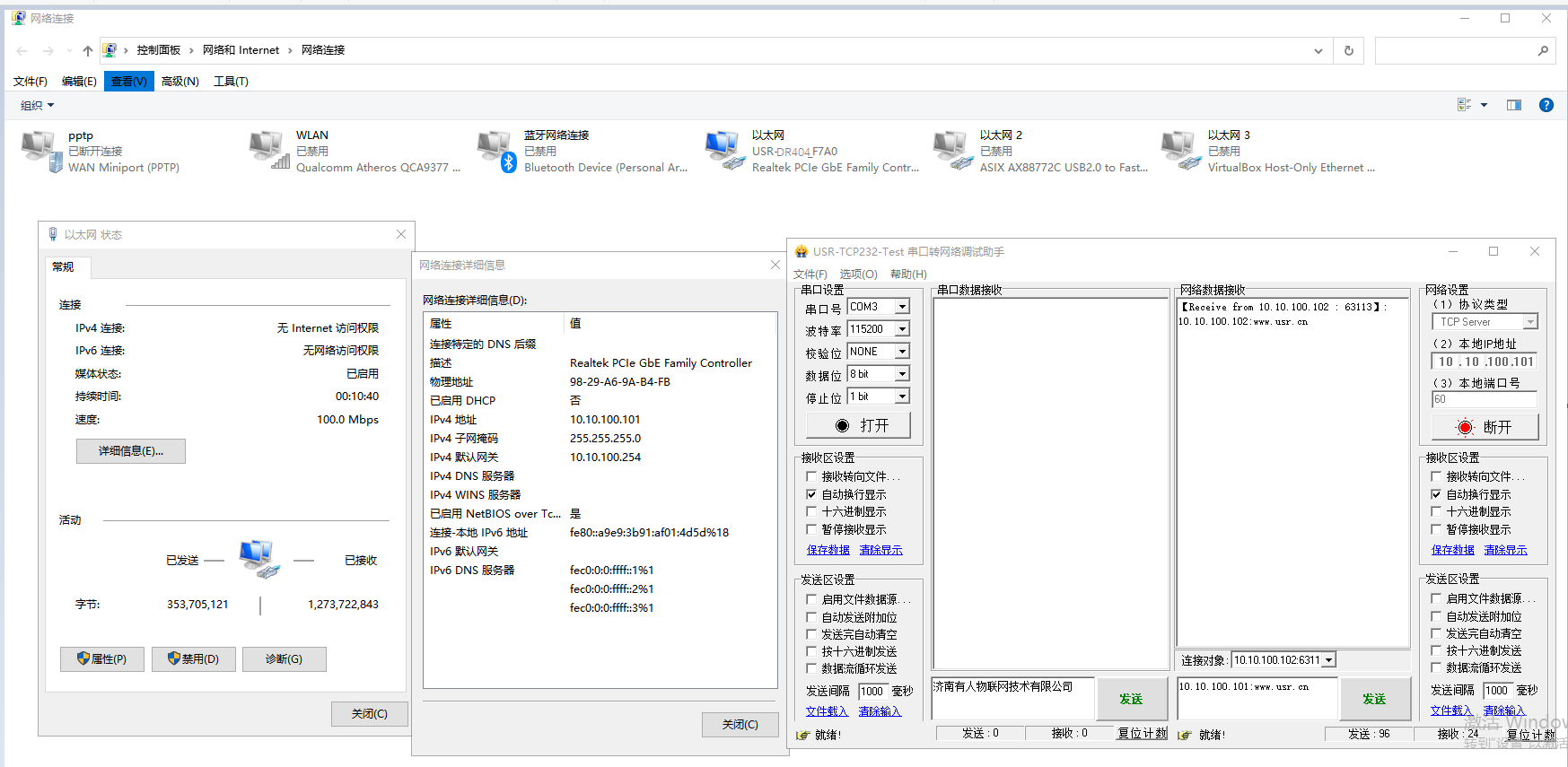

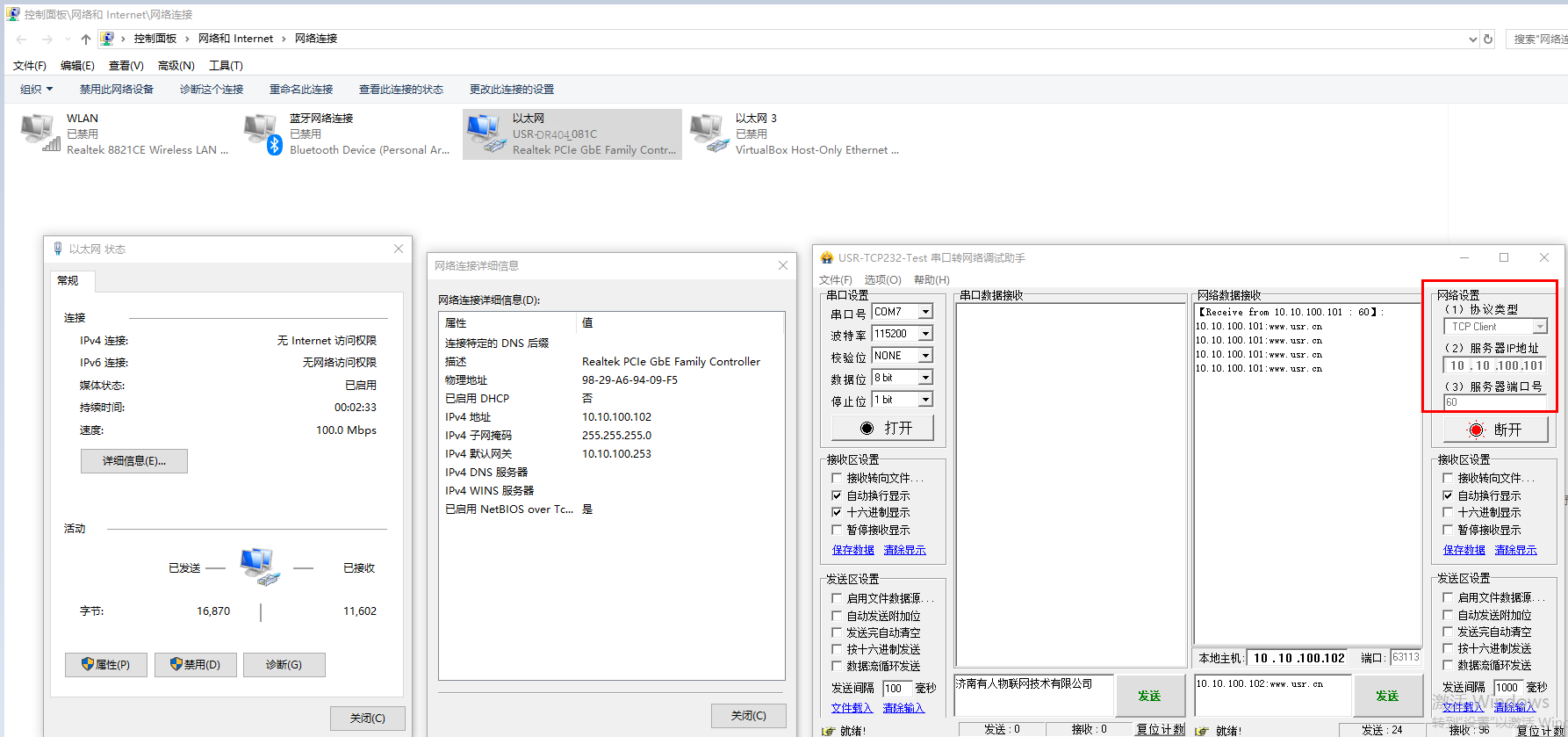

1. 第一個電腦打開網絡調試助手做TCP server，第二臺電腦打開網絡調試助手做TCP client，可以建立TCP連接，可以相互發送數據。

編寫人：金志方 編寫日期：2024-07-01

審核人：金志方 審核日期：2024-07-01

訂正版本：V1.0 訂正內容：初稿
