USR-G815（二期）WAN連上級路由通訊示例

一、資料下載

USR-G815 說明書 http://lifj.com.cn/Download/1334.html

USR-G815 規格書http://lifj.com.cn/Download/1348.html

二、硬件連接

1、所需物品

USR-G815產品 1臺

12V電源適配器 1個

超五類網線 2根

筆記本電腦 1臺

USB轉485串口線 1根

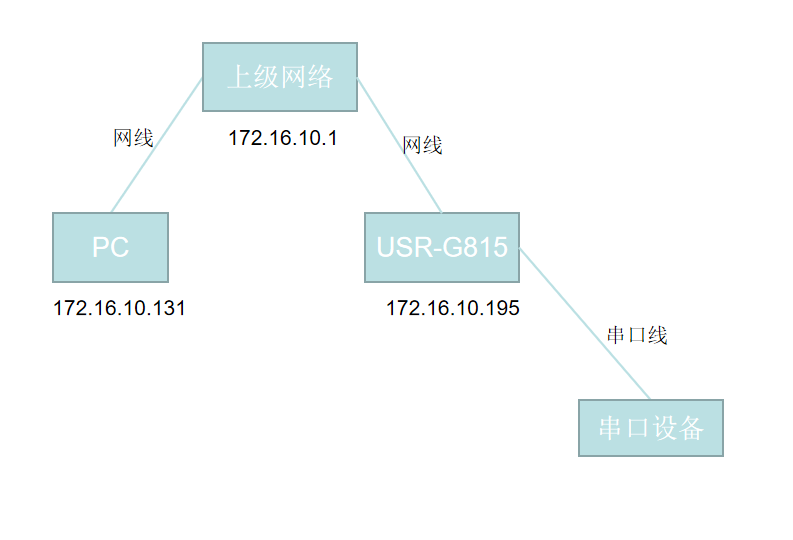

2、連接示意

  本案例Ip僅供參考

三、產品參數設置

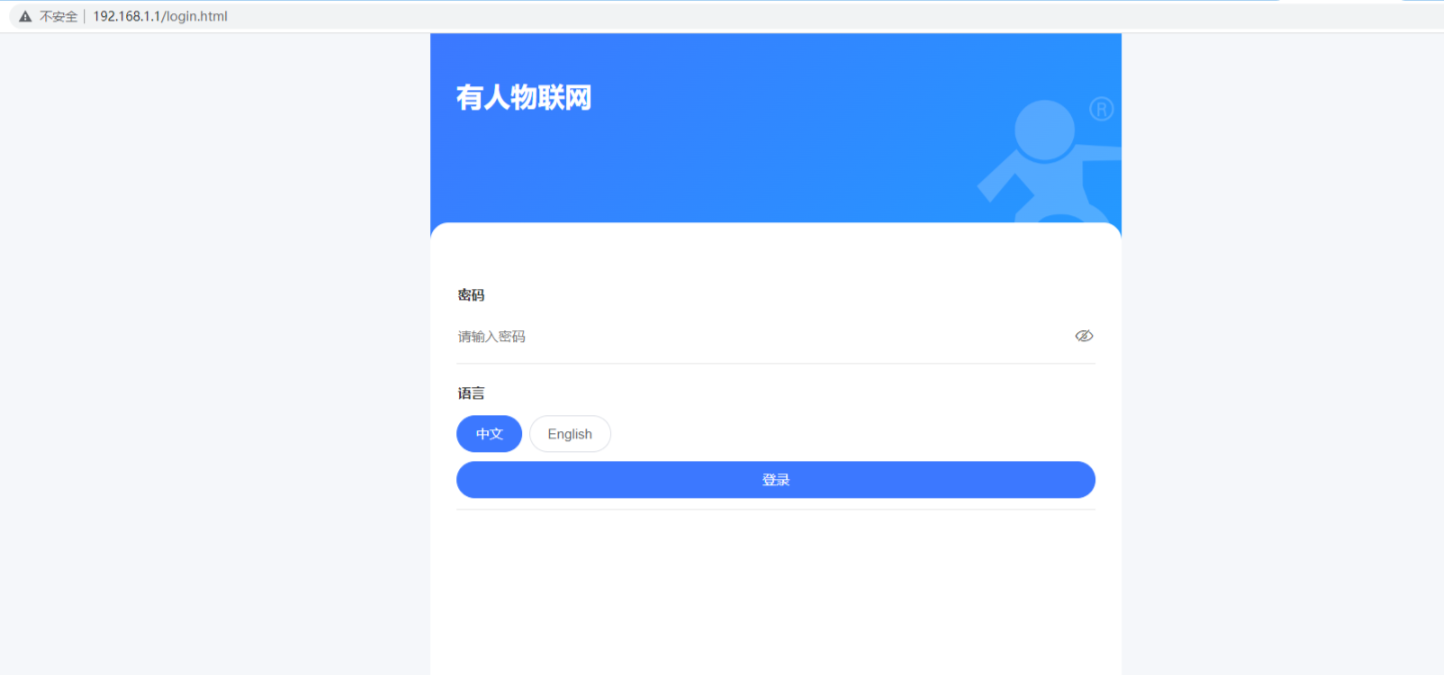

1、 首次使用 USR-G815 設備時，可以通過 PC 連接 USR-G815 的 LAN 口，自動獲取同網段的IP 192.168.1.X，瀏覽器輸入G815的LAN IP：192.168.1.1進入內置網頁。

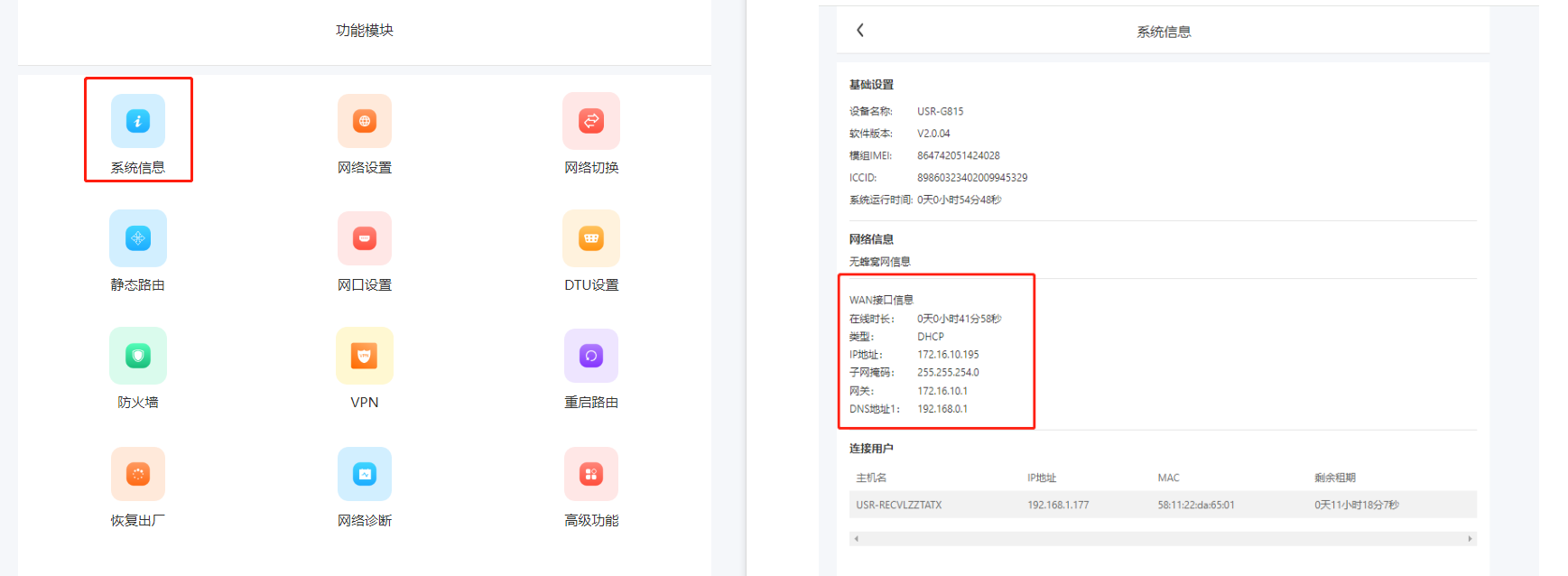

2、G815的WAN口連接上級路由，可以從內置網頁看到上級路由給G815分配的WAN IP：172.16.10.195， 注意WAN LAN IP不能沖突。

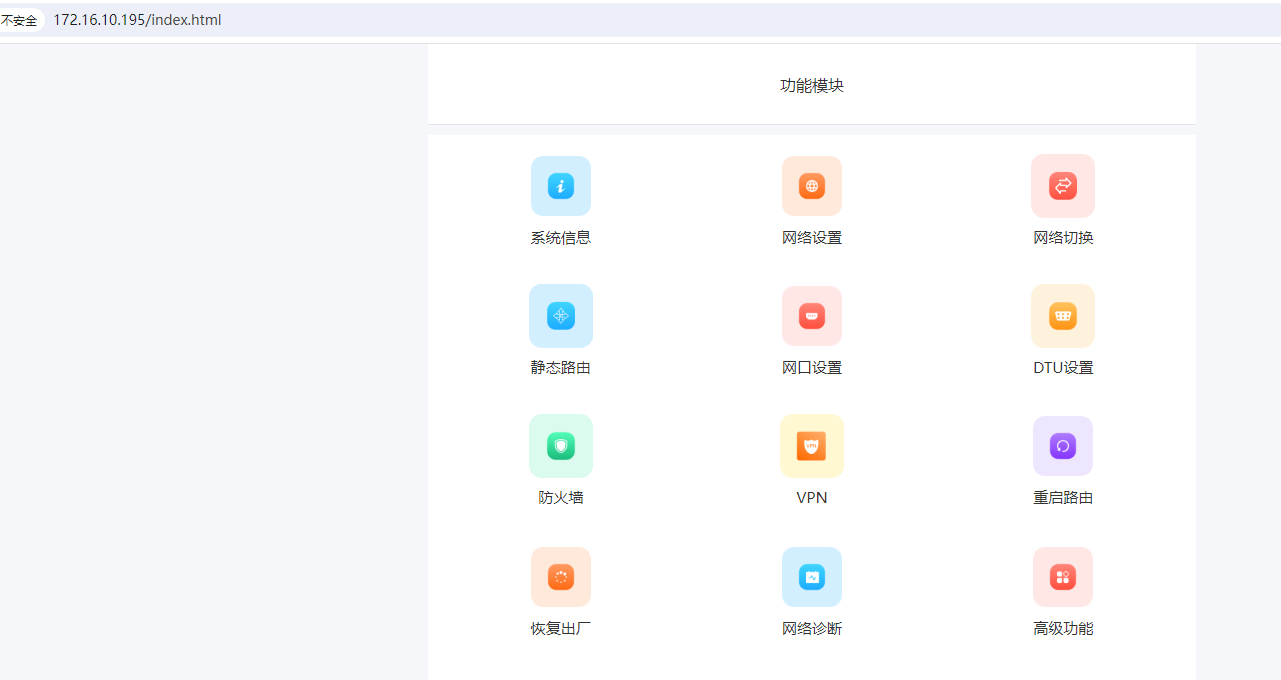

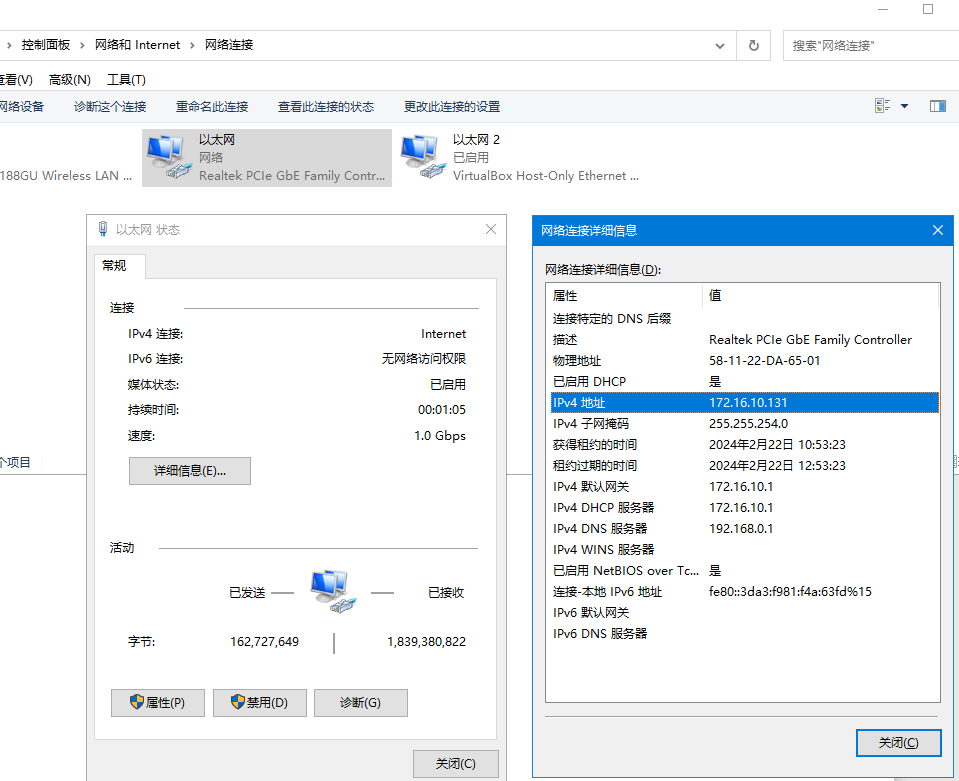

3、用網線把電腦也連接在同一個上級路由，此時路由給電腦分配的Ip：172.16.10.131是和G815保持同網段，即可直接使用G815的WAN IP直接進入內置網頁。

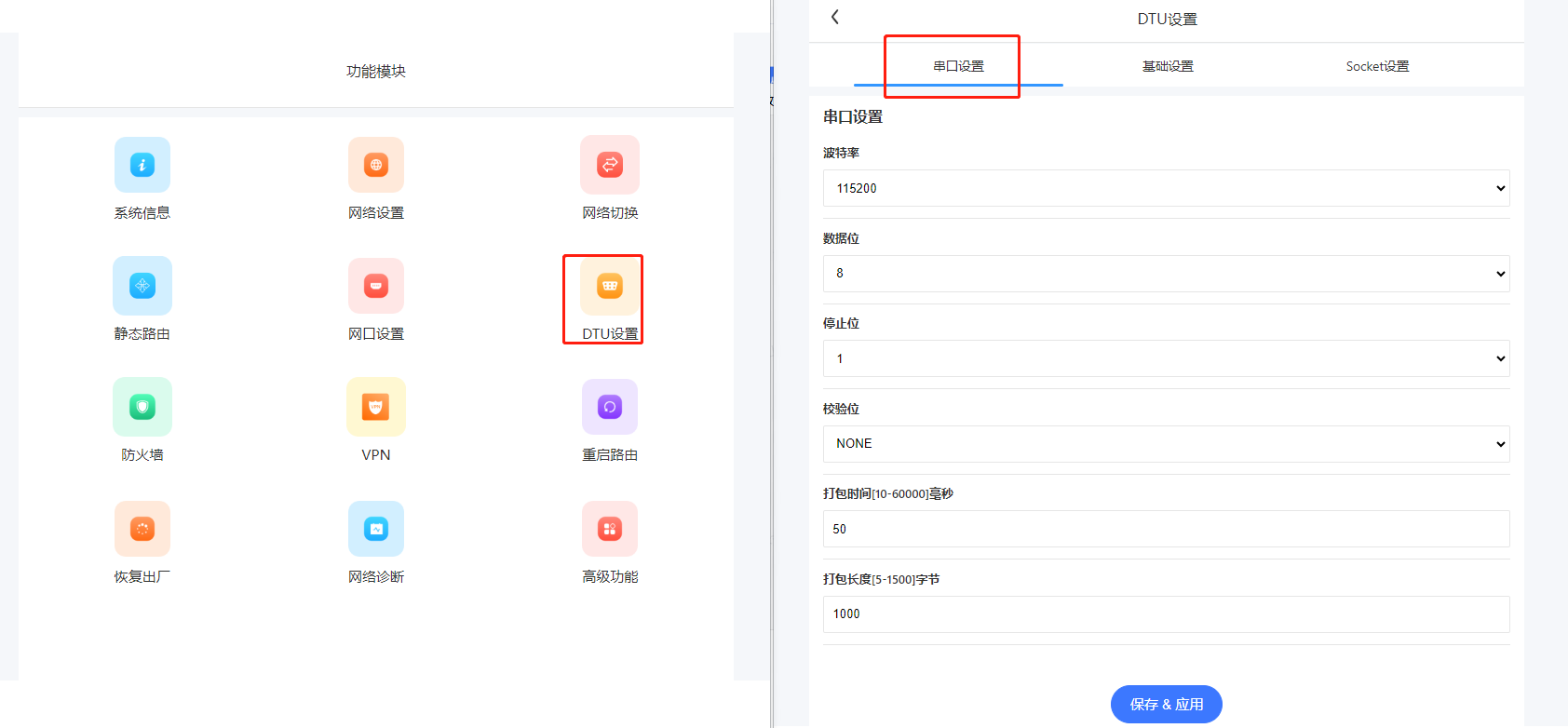

4、DTU配置界面--串口設置--配置G815的串口參數和串口要連接的真實終端設備的串口參數保持一致。本案例以默認為主。

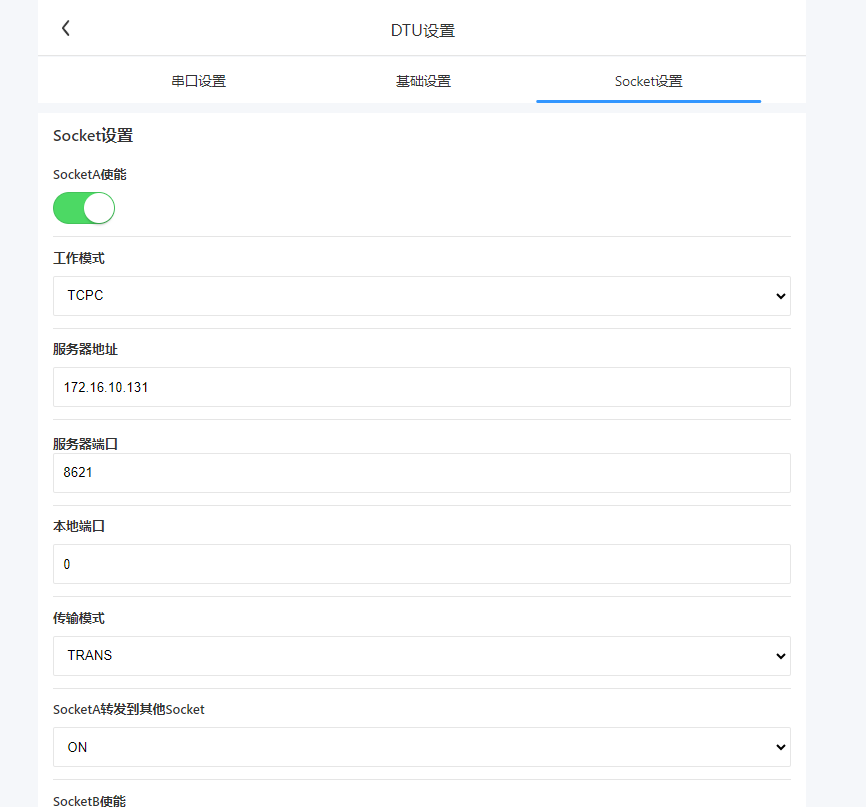

5、socket設置--配置G815為TCPC，連接遠程服務器地址和端口。保存重啟生效。

四、功能調試

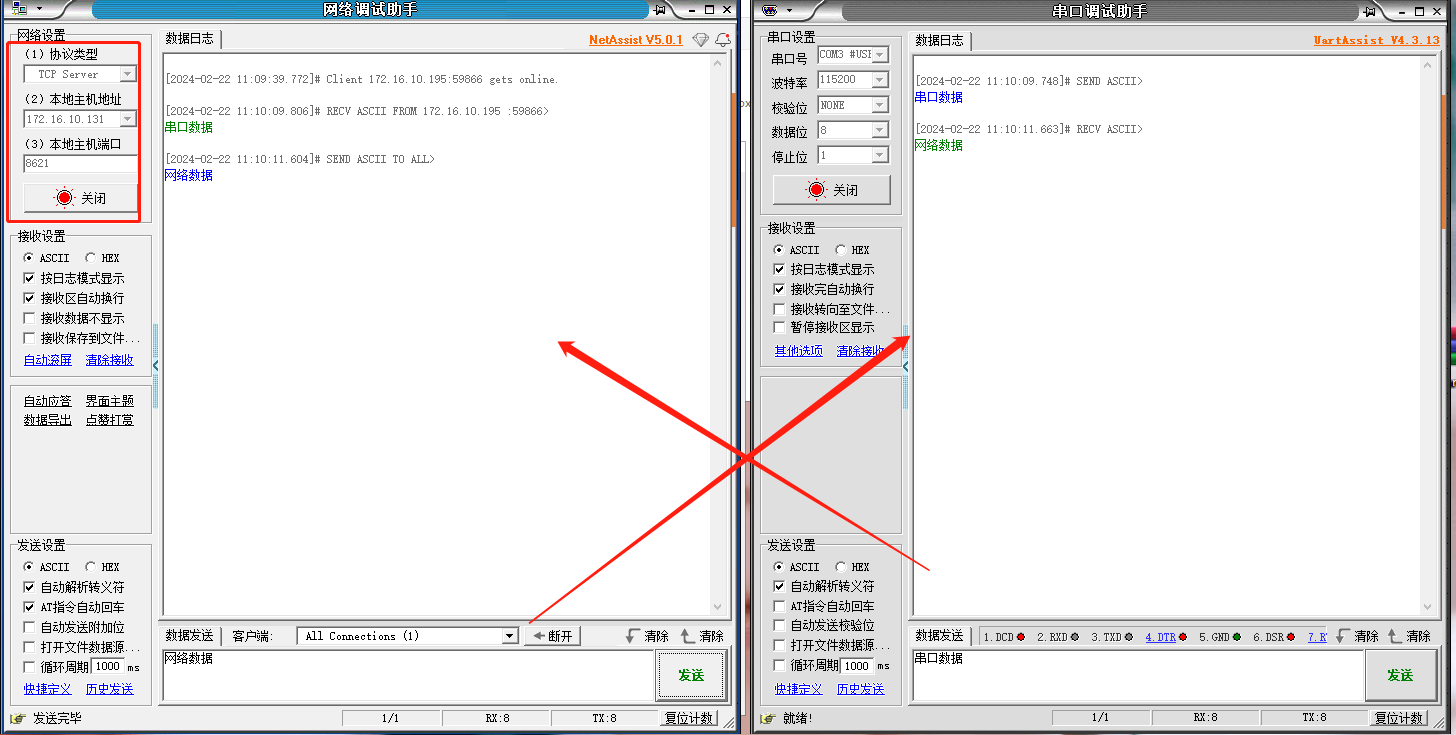

電腦上開一個網絡調試助手為server,本地IP：172.16.10.131本地端口為：8621

G815使用USB轉485的串口線接到電腦上，打開一個串口調試助手模擬終端設備。

即可實現串口到網絡的數據傳輸。

編寫人：于冰 編寫日期：2024-03-15

審核人：金志方 審核日期：2024-03-15

訂正版本：V1.0 訂正內容：初稿
