H3000/ H5000 HMI人機界面

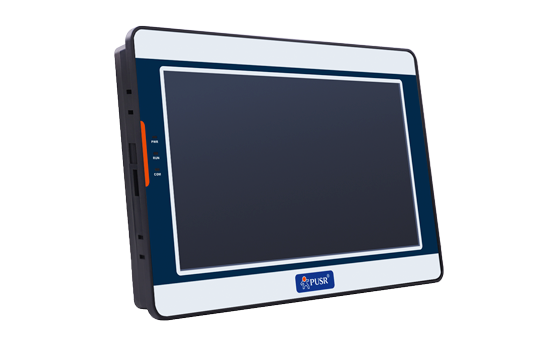

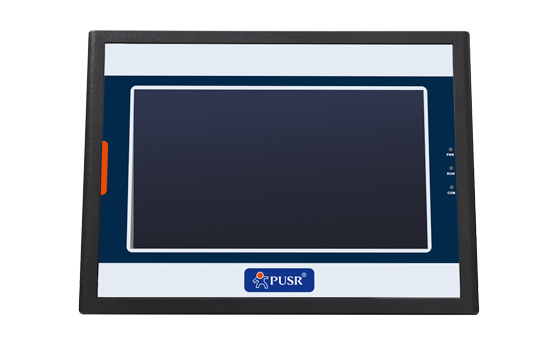

USR-H3000/H5000是有人面向工業自動化領域全新推出的工業組態觸摸屏，有H3000系列串口屏和H5000系列網口屏兩個系列，每個系列產品有4.3寸、7寸、10寸多個尺寸可選擇，可覆蓋多種用戶場景。接口豐富、開發方便和組網功能強大等特點。可廣泛應用于水處理、智慧農業、暖通、自動化產線、智能制造設備、包裝印刷等工業場景。

購買購買

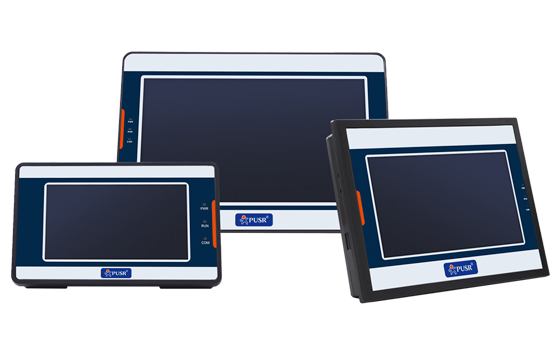

尺寸豐富 4.3寸、7寸、10寸多個尺寸可選擇

接口豐富單串口RS485、雙串口RS484/RS232/RS422、以太網口

工業品質設計 采用寬溫寬壓設計，通過嚴格環境測試，抗電磁干擾，適應惡劣環境

開發方便提供專用組態軟件，滿足用戶自由開發需求，以太網通訊方便快捷

描述

參數

知識庫

視頻

購買

首頁 產品中心

H3000系列參數
型號	USR-H3043C-485	USR-H3070C-485	USR-H3100C-485
性能規格
液晶屏	4.3”TFT	7”TFT	10.1”TFT
分辨率	480x272	800x480	1024x600
顯示色彩	26萬色	26萬色	26萬色
顯示亮度	300 cd/m2	250 cd/m2	250 cd/m2
背光類型	LED （支持背光調節）	LED （支持背光調節）	LED （支持背光調節）
液晶壽命	2萬小時	2萬小時	2萬小時
觸摸類型	4線式工業電阻觸摸屏（表面硬度4H）	4線式工業電阻觸摸屏（表面硬度4H）	4線式工業電阻觸摸屏（表面硬度4H）
處理器	ARM9 32-bit 600MHz主頻	ARM9 32-bit 600MHz主頻	ARM9 32-bit 600MHz主頻
存儲	16Mbyte SPI Nor Flash+8MB DDR	16Mbyte SPI Nor Flash+8MB DDR	128Mbyte SPI Nor Flash+32MB DDR
USB端口	1個USB2.0 Device端口	1個USB2.0 Device端口	1個USB2.0 Device端口
通訊端口	串口1：支持RS485	串口1：支持RS485	串口1：支持RS485
蜂鳴器	有	有	有
程序下載方式	USB，SD卡下載	USB，SD卡下載	USB，SD卡 ,U盤下載
上位機編程軟件	USRHMITools	USRHMITools	USRHMITools
電氣規格
額定功率	＜2W	3.6W	3.5W
供電電源	DC 10-30V	DC 10-30V	DC 10-30V
電源保護	具備+/-3KV雷擊浪涌保護能力	具備+/-3KV雷擊浪涌保護能力	具備+/-3KV雷擊浪涌保護能力
允許失電	<5ms	<5ms	<5ms
	結構特性	結構特性	結構特性
外殼顏色	黑色	黑色	黑色
外殼材料	ABS+PC塑料	ABS+PC塑料	ABS+PC塑料
外形尺寸	138×86×26(mm)	203×149×30(mm)	267×180×34(mm)
開孔尺寸	132×80(mm)	192×138(mm)	257×170(mm)
重量	168g	400g	745g
環境規格
工作溫度	-10℃~50℃	-10℃~50℃	-10℃~50℃
工作濕度	10~90%RH(無冷凝)	10~90%RH(無冷凝)	10~90%RH(無冷凝)
存儲溫度	-30℃~70℃	-30℃~70℃	-30℃~70℃
存儲濕度	10~90%RH(無冷凝)	10~90%RH(無冷凝)	10~90%RH(無冷凝)
抗震性能	10~25Hz(X、Y、Z方向2G/30分鐘)	10~25Hz(X、Y、Z方向2G/30分鐘)	10~25Hz(X、Y、Z方向2G/30分鐘)
冷卻方式	自然風冷	自然風冷	自然風冷
前面板防護等級	符合IP65認證(4208-93)	符合IP65認證(4208-93)	符合IP65認證(4208-93)

H5000系列參數
型號	USR-H5043E	USR-H5070E	USR-H5100E
性能規格
液晶屏	4.3”TFT	7”TFT	10.1”TFT
分辨率	480x272	800x480	1024x600
顯示色彩	1677萬色	1677萬色	1677萬色
顯示亮度	300 cd/m2	400cd/m2	250 cd/m2
背光類型	LED （支持背光調節）	LED （支持背光調節）	LED （支持背光調節）
液晶壽命	2萬小時	2萬小時	2萬小時
觸摸類型	4線式工業電阻觸摸屏（表面硬度4H）	4線式工業電阻觸摸屏（表面硬度4H）	4線式工業電阻觸摸屏（表面硬度4H）
處理器	64-bit 1GHz主頻	64-bit 1GHz主頻	64-bit 1GHz主頻
存儲	128Mbyte SPI Nand Flash+64MB DDR	128Mbyte SPI Nand Flash+64MB DDR	128Mbyte SPI Nor Flash+32MB DDR
以太網	支持	支持	支持
USB端口	1個USB2.0 Device端口(TYPE-C USB升級端口) ，1個USB2.0 HOST端口 (U盤升級端口)	1個USB2.0 Device端口(TYPE-C USB升級端口)， 1個USB2.0 HOST端口 (U盤升級端口)	1個USB2.0 Device端口(TYPE-C USB升級端口)， 1個USB2.0 HOST端口 (U盤升級端口)
通訊端口	串口1:RS232/RS485/RS422	串口1:RS232/RS485/RS422 串口2:RS485	串口1:RS232/RS485/RS422 串口2:RS485
蜂鳴器	有	有	有
程序下載方式	USB/SD卡/U盤下載	USB/SD卡/U盤下載	USB/SD卡/U盤下載
上位機編程軟件	USRHMIToolsPro	USRHMIToolsPro	USRHMIToolsPro
電氣規格
額定功率	2W	3.5W	3.5W
供電電源	DC 19-30V	DC 19-30V	DC 19-30V
電源保護	具備+/-3KV雷擊浪涌保護能力	具備+/-3KV雷擊浪涌保護能力	具備+/-3KV雷擊浪涌保護能力
允許失電	<5ms	<5ms	<5ms
	結構特性	結構特性	結構特性
外殼顏色	黑色	黑色	黑色
外殼材料	ABS+PC塑料	ABS+PC塑料	ABS+PC塑料
外形尺寸	140×98×29(mm)	203×149×34(mm)	267×180×34(mm)
開孔尺寸	132×80(mm)	192×138(mm)	257×170(mm)
重量	207g	492g	775.5g
環境規格
工作溫度	-10℃~50℃	-10℃~50℃	-10℃~50℃
工作濕度	10~90%RH(無冷凝)	10~90%RH(無冷凝)	10~90%RH(無冷凝)
存儲溫度	-30℃~70℃	-30℃~70℃	-30℃~70℃
存儲濕度	10~90%RH(無冷凝)	10~90%RH(無冷凝)	10~90%RH(無冷凝)
抗震性能	10~25Hz(X、Y、Z方向2G/30分鐘)	10~25Hz(X、Y、Z方向2G/30分鐘)	10~25Hz(X、Y、Z方向2G/30分鐘)
冷卻方式	自然風冷	自然風冷	自然風冷
前面板防護等級	符合IP65認證(4208-93)	符合IP65認證(4208-93)	符合IP65認證(4208-93)
